چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
نویسنده پیام
amiraliforoozandeh آفلاین
داره خودموني مي شه
**

ارسال‌ها: 96
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۷

تشکرها : 101
( 46 تشکر در 29 ارسال )
ارسال: #1
چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
سلام
من چند وقت پیش تصمیم به ساخت مداری کردم که بتواند به شماره ای زنگ بزند و در ضمن بتواند تن های تلفن را هم تشخیص بدهد برای همین یک ایسی MT8880تهیه کردم ولی نمیدونم ازش چه جوری استفاده کنم اگه کسی اطلاعاتی داره لطفا دریغ نکنه
لطفا
۱۵-دى-۱۳۸۷, ۱۷:۰۳:۳۹
ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17364 تشکر در 5303 ارسال )
ارسال: #2
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
تن هاي dtmf رو با 8870 مي شه خيلي راحت فهميد .

يه خروجي BCD كه كد كليد فشرده شده رو مي گه

يه خروجي ديه هم داره كه وقتي كليدي فشار داده بشه واسه يه لحظه يك مي شه .
۱۵-دى-۱۳۸۷, ۱۷:۰۷:۳۹
ارسال‌ها
پاسخ
تشکر شده توسط : lord_viper
amiraliforoozandeh آفلاین
داره خودموني مي شه
**

ارسال‌ها: 96
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۷

تشکرها : 101
( 46 تشکر در 29 ارسال )
ارسال: #3
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
(۱۵-دى-۱۳۸۷, ۱۷:۰۷:۳۹)terip2008 نوشته است: تن هاي dtmf رو با 8870 مي شه خيلي راحت فهميد .

يه خروجي BCD كه كد كليد فشرده شده رو مي گه

يه خروجي ديه هم داره كه وقتي كليدي فشار داده بشه واسه يه لحظه يك مي شه .

سلام
میدونم اول از MT8870استفاده کردم ولی این ایسی که نمیتونه شماره گیری کنه
برای همین از MT8880اسفاده کردم ولی فعلا نمی دونم چه جوری ازش استفاده کنم
۱۵-دى-۱۳۸۷, ۱۷:۳۵:۰۶
ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17364 تشکر در 5303 ارسال )
ارسال: #4
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
براي زنگ زدن مي توني از تايمر يك استفاده كني .
دستور DTMFOUT تو بسكام برات خيلي راحت با روش تن شماره گيري مي كنه .
کد php:
DTMFOUT numberduration
DTMFOUT string
duration
۱۵-دى-۱۳۸۷, ۱۷:۴۰:۴۰
ارسال‌ها
پاسخ
تشکر شده توسط : lord_viper, babak11
amiraliforoozandeh آفلاین
داره خودموني مي شه
**

ارسال‌ها: 96
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۷

تشکرها : 101
( 46 تشکر در 29 ارسال )
ارسال: #5
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
سلام
اگه میخواستم با میکرو اینکارو انجام بدم از اول اینکاررو انجام میدادم
بازم لطفا اگه کسی اطلاعاتی داره لطفا دریغ نکنه
من هنوز منتظرم
(آخرین ویرایش در این ارسال: ۱۵-دى-۱۳۸۷, ۱۸:۲۰:۰۰، توسط amiraliforoozandeh.)
۱۵-دى-۱۳۸۷, ۱۸:۰۲:۵۰
ارسال‌ها
پاسخ
تشکر شده توسط : t3r!p3000
iman-63 آفلاین
کاربر فعال بخش الکترونیک
***

ارسال‌ها: 367
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۸۶

تشکرها : 62
( 332 تشکر در 149 ارسال )
ارسال: #6
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
کاری نداره که دوست عزیز
برا دریافت شماره، این آی سی شماره ها رو با یه بیت کلاک می فرسه
به این صورت که عدد اول رو میده بهعد یه کلاک، سپس عدد دوم رو میده و بعد یه کلاک دیگه الی....
شما یه رشته تعریف کن، کلاک رو بده به یه اینتراپت(وقفه) و بعد درون رشته ذخیره کن.

برا شماره گیری هم عدد رو از رشته بخون،بریز روی پورت و سپس کلاک بده. البته باید حداقل 1 ثانیه تاخیر بدی
۱۹-دى-۱۳۸۷, ۱۲:۵۵:۳۸
ارسال‌ها
پاسخ
تشکر شده توسط : lord_viper, amiraliforoozandeh, t3r!p3000, mahdi20
amiraliforoozandeh آفلاین
داره خودموني مي شه
**

ارسال‌ها: 96
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۷

تشکرها : 101
( 46 تشکر در 29 ارسال )
ارسال: #7
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
(۱۹-دى-۱۳۸۷, ۱۲:۵۵:۳۸)iman-63 نوشته است: کاری نداره که دوست عزیز
برا دریافت شماره، این آی سی شماره ها رو با یه بیت کلاک می فرسه
به این صورت که عدد اول رو میده بهعد یه کلاک، سپس عدد دوم رو میده و بعد یه کلاک دیگه الی....
شما یه رشته تعریف کن، کلاک رو بده به یه اینتراپت(وقفه) و بعد درون رشته ذخیره کن.

برا شماره گیری هم عدد رو از رشته بخون،بریز روی پورت و سپس کلاک بده. البته باید حداقل 1 ثانیه تاخیر بدی

سلام
من اون مداری رو که تو دیتا شیتش بود بستم ولی جواب نداد Amaze
تو اگر مداری سراغ داری لطف کن بزارش این جا +توضیحات مفصل Whistle
ممنون
خدانگه دار Happy
۱۹-دى-۱۳۸۷, ۱۴:۲۳:۳۷
ارسال‌ها
پاسخ
ilgar آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 826
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۷

تشکرها : 373
( 2546 تشکر در 868 ارسال )
ارسال: #8
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
ظاهراً شما برای فرستادن dtmf مشکل دارید!
مشکل مدار تو دیتاشیت هم برای ارسال هستش و برای دریافت بخوبی جواب میده.
من خودم چند ماه روش کار کردم تا چند تا فوت کوزه گری که داشت، پیداشون کردم. شما جواب این سوالات رو مشخص کنید تا بگم مشکل کجاست .
1) آی سی سیگنال هارو اصلاً نمیفرسته یا بعضیاشو اشتباه میفرسته؟
2) هنگام ارسال، گوشی رو که به خط ارسال وصله وردارید و گوش کنید. صدا بصورت سیگنالهای ارسالی از صفحه کلید تلفن هست یا بصورت تیک تیک های ضعیف؟
3) شماره گیری مشکل داره یا آشکار سازی سیگنال تو خط دیگه؟
۱۹-دى-۱۳۸۷, ۲۳:۴۱:۴۵
ارسال‌ها
پاسخ
تشکر شده توسط : amiraliforoozandeh, madtoy, mahdi20, babak11, sadmo54321
amiraliforoozandeh آفلاین
داره خودموني مي شه
**

ارسال‌ها: 96
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۷

تشکرها : 101
( 46 تشکر در 29 ارسال )
ارسال: #9
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
(۱۹-دى-۱۳۸۷, ۲۳:۴۱:۴۵)ilgar نوشته است: ظاهراً شما برای فرستادن dtmf مشکل دارید!
مشکل مدار تو دیتاشیت هم برای ارسال هستش و برای دریافت بخوبی جواب میده.
من خودم چند ماه روش کار کردم تا چند تا فوت کوزه گری که داشت، پیداشون کردم. شما جواب این سوالات رو مشخص کنید تا بگم مشکل کجاست .
1) آی سی سیگنال هارو اصلاً نمیفرسته یا بعضیاشو اشتباه میفرسته؟
2) هنگام ارسال، گوشی رو که به خط ارسال وصله وردارید و گوش کنید. صدا بصورت سیگنالهای ارسالی از صفحه کلید تلفن هست یا بصورت تیک تیک های ضعیف؟
3) شماره گیری مشکل داره یا آشکار سازی سیگنال تو خط دیگه؟

سلام
من هر چی که امحان کردم با این ایسی کار کنم نشد که نشد(هم فر ستا دن و هم گرفتن) تا این که بعد از کلی ازمایش تونستم تقریبا قسمت دریافت شو درست کنم ولی هنوز نتونستم با این ایسی چیزی بفرستم Sad
وقتی می خوام بفرستم چند تا مشکل برام پیش می یاد که عبارتند از:
1)مهمترین اونا اینکه وقتی می خوام خط تلفن رو به پایه TONEاین ایسی وصل کنم نمی دونم که اون یکی سیمو به کجا وصل کنم برا همین اون یکی رو به زمین مدار وصل میکنم 007
ولی وقتی این کارو می کنم ظا هرا خط تلفن اتصال کوتاه میشه Amaze
به همین خا طر یکی از سیم هارو با یه خازن 100نانو فاراد سری میکنم 013
2) با شرایت با لا هر کاری که می کنم ایسی ایسی یک شماره
رو هم نمی گیره 014
وقتی گوشی رو بر می داری حتی تیک تیک هم نمی کنه Sad
از سالم بودن ایسی هم تقریبا مطمئنم
اگه میشه هر جاش که مشکل داره بگو 013
خدا نگه دار 032
۲۰-دى-۱۳۸۷, ۱۵:۴۱:۰۹
ارسال‌ها
پاسخ
ilgar آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 826
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۷

تشکرها : 373
( 2546 تشکر در 868 ارسال )
ارسال: #10
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
هنگام دریافت اونیکی سیمیکه میگید به کجا وصل میکنید؟!

چیزی که من از صحبتهای شما فهمیدم اینه که شما مستقیماً آی سی رو به خط تلفن وصل میکنید!!!!!!!!!!!!
دریافت با این روش مشکلی نداره چون تو مسیر آی سی با خط یک مقاومت 100 کیلو قرار داره اما ارسال خیلی خطرناکه(حسن)!
احتمالاً قسمت ارسال آی سی رو سوزوندین (من خودم اولش دو تاشو ناکار کردم).در مرحله اول آی سی رو عوضش کنید تا از عملکردش مطمئن بشید.

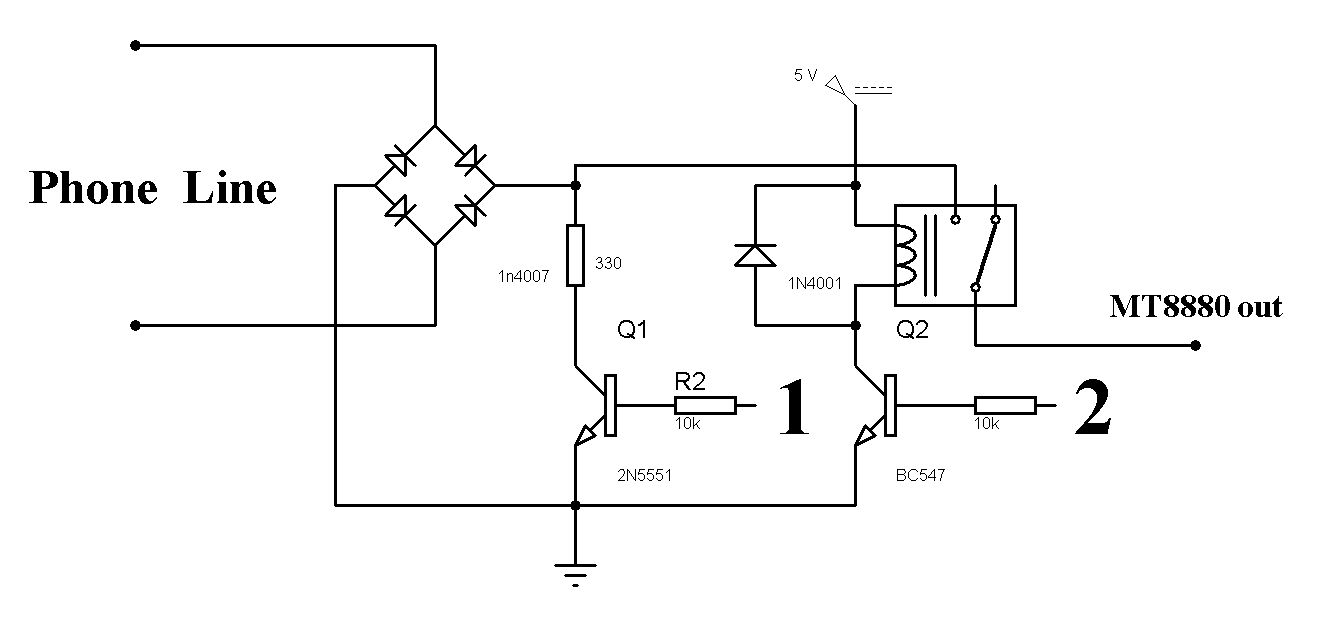

در مرحله دوم مدار تو عکسو به مدارتون اضافه کنید.
چون در صورتی که گوشی برداری صورت نگرفته ولتاژ خط تلفن 48 - 45 ولت هستش. به این دلیل اول باید گوشی برداری صورت گرفته و ولتاژ خط تلفن از مرکز به حدود 10-7 ولت پایین بیاد. در این مرحلست که باید خط ارسالو به قسمت فرستنده با یک رله وصل کنید.
برای عمل گوشی برداری به بیس ترانزیستور 1 و برای عمل ارسال به بیس ترانزیستور 2 پالس بدین.
این کارا رو بکنید و بعد به سه سوال قبلی من جواب بدید.


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۲۰-دى-۱۳۸۷, ۱۸:۲۱:۲۴، توسط ilgar.)
۲۰-دى-۱۳۸۷, ۱۸:۱۹:۲۷
ارسال‌ها
پاسخ
تشکر شده توسط : t3r!p3000, amiraliforoozandeh, madtoy, babak11, sadmo54321
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17364 تشکر در 5303 ارسال )
ارسال: #11
RE: چه ججوری MT8880 رو به میکرو وصل کنم(فوری)
با يه چوك ابي هم مي شه ولتاژ خط اورد پايين و هم خروجي اي سي رو از خط تلفن ايزوله كرد .

اون قمست دو سيمه رو به خط تلفن وصل كنيد . ( با يه رله كه در موقع خواص قطع اشغال شه ) و از طرف سه سيه با وسطي و يكي از كناره هاي خروجي آيسي يا ميكرو رو وصل كنيد . به همين راحتي .

چوك آبي هم 300 تومانه .
۲۰-دى-۱۳۸۷, ۱۹:۰۹:۳۷
ارسال‌ها
پاسخ
تشکر شده توسط : ilgar, amiraliforoozandeh, mostafa_naderi, babak11
