مبدل usb به rs232
نویسنده پیام
mahdi20 آفلاین
ساكن همينجا
****

ارسال ها: 554
تاریخ عضویت: آذر ۱۳۸۶

تشکرها : 5260
( 1754 تشکر در 450 ارسال )
ارسال: #1
مبدل usb به rs232
با عرض سلام و خسته نباشید خدمت اساتید محترم
راستش من می خوام یه مبدل usb به rs232 بسازم. یعنی یه چیزی باشه به پورت usb کامپیوتر وصل بشه و خروجی rs232 بده. اگه امکانش هست به من بگید از کجا باید شروع کنم. من فکر می کنم با میکرو بشه. اگه میشه منو راهنمایی کنید.
با سپاس فراوان

[تصویر: iran2.png]
(آخرین ویرایش در این ارسال: ۱۳-ارديبهشت-۱۳۸۸ ۱۱:۰۹:۱۵، توسط mahdi20.)
۱۳-ارديبهشت-۱۳۸۸ ۱۱:۰۸:۴۵
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
ilgar آفلاین
مدیر بازنشسته
*****

ارسال ها: 826
تاریخ عضویت: ارديبهشت ۱۳۸۷

تشکرها : 373
( 2508 تشکر در 866 ارسال )
ارسال: #2
RE: مبدل usb به rs232
البته ماژولهای مبدل آماده در این رابطه زیاد تو بازار هست ولی اگه میخواین خودتون کار کنین ارتباط با USB و پورت سریالو بلد باشین. این کارهارو هم تو بسکام به راحتی میشه انجام داد.
۱۳-ارديبهشت-۱۳۸۸ ۱۳:۰۵:۰۵
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : t3r!p3000, mahdi20, sita_rampail
hadii غایب
قند عسل
***

ارسال ها: 255
تاریخ عضویت: فروردين ۱۳۸۸

تشکرها : 871
( 3242 تشکر در 686 ارسال )
ارسال: #3
RE: مبدل usb به rs232
میتونی از ft232 برای این کار استفاده کنی که مخصوص این کاره
البته باید درایورش رو از سایتش دانلود کنی و بعد از وصل مدارت به USB همون درایور رو نصب کنی.
این آی سی دوتا پایه RXD , TXD داره که کار پایه های TXD , RXD رو تو پورت rs232 برات میکنه.
دیتا شیتش هم تو همون سایت هست.
بازم اگه سوالی داشتی بپرس تا اگه تونستم کمکت کنم.

خدا حافظ
(آخرین ویرایش در این ارسال: ۱۳-ارديبهشت-۱۳۸۸ ۱۶:۲۱:۴۲، توسط hadii.)
۱۳-ارديبهشت-۱۳۸۸ ۱۶:۱۹:۴۷
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : mahdi20, ilgar, t3r!p3000, sita_rampail
mahdi20 آفلاین
ساكن همينجا
****

ارسال ها: 554
تاریخ عضویت: آذر ۱۳۸۶

تشکرها : 5260
( 1754 تشکر در 450 ارسال )
ارسال: #4
RE: مبدل usb به rs232
نقل قول :اگه میخواین خودتون کار کنین ارتباط با USB و پورت سریالو بلد باشین. این کارهارو هم تو بسکام به راحتی میشه انجام داد.
ممنونم از راهنماییتون ولی میشه بگید منظورتون از به راحتی چیه؟اگه میشه یکم برام توضیح بدید که تو بیسکام چطوری میشه این کارو کرد.

نقل قول :این آی سی دوتا پایه RXD , TXD داره که کار پایه های TXD , RXD رو تو پورت rs232 برات میکنه.
دیتا شیتش هم تو همون سایت هست.
خیلی ممنونم از اینکه مایلید بنده رو راهنمایی کنید که به هدفم برسم. این سایتی که گذاشته بودید من ازش چیزی سر در نیووردم. فکر کنم که سایته عکس بود. ولی اسمه قطعه ای که گفته بودید را تو google سرچ کردم دیتاشیتش را گیر آوردم که در زیر اپلودش کردم. ولی یه سوال؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ اینکه آیا بعد از استفاده ازاین آیسی نیازی به max232 هم هست یا نه؟؟؟؟؟؟؟؟؟ اگه میشه یکم هم در مورد برنامه ای که قراره برای میکرو بنویسم توضیح بدید.آیا عینه همون ارتباط سریاله؟؟؟؟؟؟


فایل (های) پیوست شده
.pdf  usbp3.pdf (اندازه: 235.48 KB / تعداد دفعات دانلود: 534)

[تصویر: iran2.png]
۱۳-ارديبهشت-۱۳۸۸ ۱۸:۱۲:۰۹
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : t3r!p3000
ilgar آفلاین
مدیر بازنشسته
*****

ارسال ها: 826
تاریخ عضویت: ارديبهشت ۱۳۸۷

تشکرها : 373
( 2508 تشکر در 866 ارسال )
ارسال: #5
RE: مبدل usb به rs232
تو این وبلاگ یه مقاله جالب و کامل در این مورد هست

http://sajad-university.blogfa.com/post-17.aspx
۱۳-ارديبهشت-۱۳۸۸ ۲۲:۳۹:۱۹
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : mahdi20, t3r!p3000, hadii
ha_60 آفلاین
مدير سایت
*******

ارسال ها: 4,683
تاریخ عضویت: آبان ۱۳۸۳

تشکرها : 555
( 6025 تشکر در 2203 ارسال )
ارسال: #6
RE: مبدل usb به rs232
اینم ببین
http://www.iranled.com/node/73

هادی امین زاده
دیدن چیزی که همه می بینند هنر نیست
بانک اطلاعات صنایع ایران.
۱۴-ارديبهشت-۱۳۸۸ ۰۸:۱۴:۱۲
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : mahdi20, t3r!p3000
hadii غایب
قند عسل
***

ارسال ها: 255
تاریخ عضویت: فروردين ۱۳۸۸

تشکرها : 871
( 3242 تشکر در 686 ارسال )
ارسال: #7
RE: مبدل usb به rs232
نقل قول : آیا بعد از استفاده ازاین آیسی نیازی به max232 هم هست یا نه؟؟؟؟؟؟؟؟؟ اگه میشه یکم هم در مورد برنامه ای که قراره برای میکرو بنویسم توضیح بدید.آیا عینه همون ارتباط سریاله؟؟؟؟؟؟

سلام
نه نیازی به max232 نیست.
دقیقآ مثل همون ارتباط سریال براش برنامه بنویس.
بعد از نسب درایور یه پورت سریال مجازی برات میسازه که در واقع همون پورت USB کامپیوترت هستش.
برانامه ای که تو کامپیوتر مینویسی هم باید برای پورت سریال (مجازی) باشه یعنی باید از همون دستورات پورت سریال استفاده کنی.

در ضمن لینک سایت رو اشتباه نوشته بودم. درستش اینه
http://www.FTDIchip.com

خدا حافظ
۱۵-ارديبهشت-۱۳۸۸ ۰۹:۳۱:۴۸
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : t3r!p3000, mahdi20
mahdi20 آفلاین
ساكن همينجا
****

ارسال ها: 554
تاریخ عضویت: آذر ۱۳۸۶

تشکرها : 5260
( 1754 تشکر در 450 ارسال )
ارسال: #8
RE: مبدل usb به rs232
آقا دمه همتون گرم خیلی حال دادید. مرسی. خیلی ممنونم. دست شما درد نکنه. بازم مرسی. Happy
حالا ببینم چیکار میکنم. ببینم چی از آب در میاد.Wink Clap

[تصویر: iran2.png]
۱۹-ارديبهشت-۱۳۸۸ ۱۱:۵۲:۳۵
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
mahdi20 آفلاین
ساكن همينجا
****

ارسال ها: 554
تاریخ عضویت: آذر ۱۳۸۶

تشکرها : 5260
( 1754 تشکر در 450 ارسال )
ارسال: #9
RE: مبدل usb به rs232
سلام. من دوباره پیدام شد.Wink

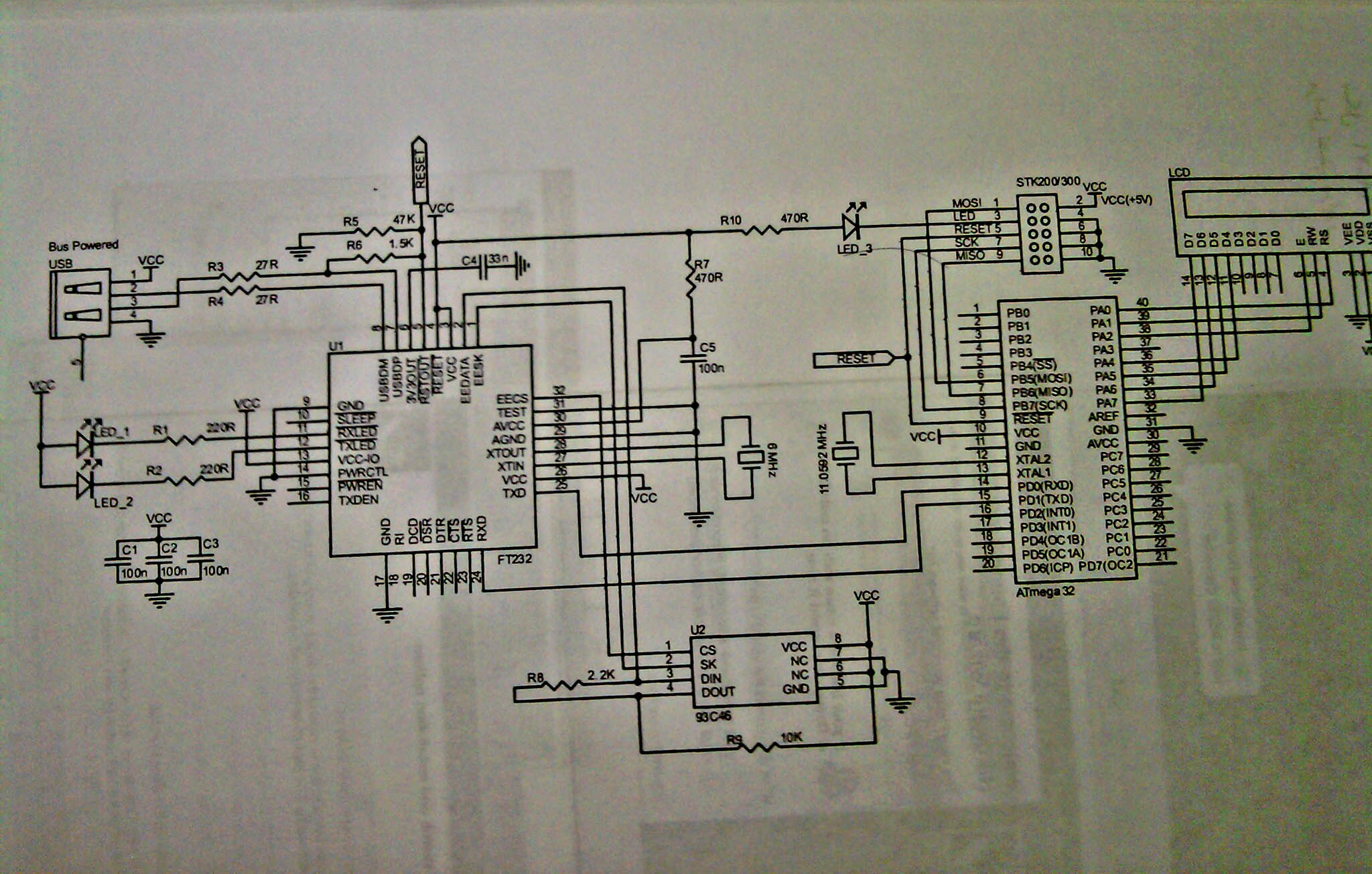

آقا در مورد این FT232 من خیلی گشتم. در آخر به یه مدار رسیدم. مداره رو می گذارم که اساتید یه نیگاهی بندازند ببینند مشکلی نداره؟؟؟؟؟؟؟؟Shy
فقط یه چیزی ؟؟؟؟؟؟؟Exclamation
این وسط هیچ خبری از پورته کام نیست. من فکر میکنم باید یه میکرو دیگه با این میکرو که تو مدار هست شبکه بشه و پورت کام با یه max232 به اون وصل بشه...... (البته به جای lcd) نظره اساتید چیه؟؟؟؟؟؟؟؟؟ به نظرتون درسته؟؟؟؟؟؟؟؟؟؟


فایل (های) پیوست شده بندانگشتی (ها)


[تصویر: iran2.png]
۱۹-ارديبهشت-۱۳۸۸ ۱۸:۰۹:۰۰
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
ilgar آفلاین
مدیر بازنشسته
*****

ارسال ها: 826
تاریخ عضویت: ارديبهشت ۱۳۸۷

تشکرها : 373
( 2508 تشکر در 866 ارسال )
ارسال: #10
RE: مبدل usb به rs232
اون u2 چیه؟ پروگرمر هم که داخل مداره! اصلاً عملکرد این مدار چیه؟
مدار داخل مقاله ای که من لینکشو گذاشتم که خوب بود!!!
۱۹-ارديبهشت-۱۳۸۸ ۲۱:۴۳:۰۵
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : mahdi20
hadii غایب
قند عسل
***

ارسال ها: 255
تاریخ عضویت: فروردين ۱۳۸۸

تشکرها : 871
( 3242 تشکر در 686 ارسال )
ارسال: #11
RE: مبدل usb به rs232
نقل قول :این وسط هیچ خبری از پورته کام نیست. من فکر میکنم باید یه میکرو دیگه با این میکرو که تو مدار هست شبکه بشه و پورت کام با یه max232 به اون وصل بشه...... (البته به جای lcd)

ببین عزیزم
اگه میخوای از usb به صورت rs232 استفاده کنی نه نیازی به یه میکرو دیگه هست نه max232 .
تو دو تا پایه ی RXD و TXD توی پورت rs232 رو نیاز داری که همون پایه هایی هستن که توی شکل خودت به mega32 وصل شدن.
این دو پایه داده ها رو درست عین پورت rs232 به صورت سریال در اختیار میکرو قرار میدن که میکرو پردازش های متناسب با پروژه رو روی داده ها انجام میده.

نقل قول :اون u2 چیه؟

اون u2 یه EEPROM هستن که بستن اون توی مدار هم لازم نیست (البته بستگی به پروژه داره: یعنی تو پروژه هایی که نیاز به تبادل داده های زیادی هست میبندن که در صورت بروز خطا داده ها از بین نرن)

خدا حافظ
(آخرین ویرایش در این ارسال: ۲۰-ارديبهشت-۱۳۸۸ ۱۸:۴۶:۴۱، توسط hadii.)
۲۰-ارديبهشت-۱۳۸۸ ۱۸:۴۴:۳۷
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : t3r!p3000, mahdi20, alaska
