ال سی دی گرافیکی
نویسنده پیام
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #1
ال سی دی گرافیکی
دوستان سلام...
من یه ال سی دی گرافیکی دارم که طریقه اتصال اونو به میکرو ای وی ار رو بلد نیستم....
این ال سی دی یه کم فرق میکنه.....
جون فک کنم نوع رایج ال سی دی گرافیکی نباشه...

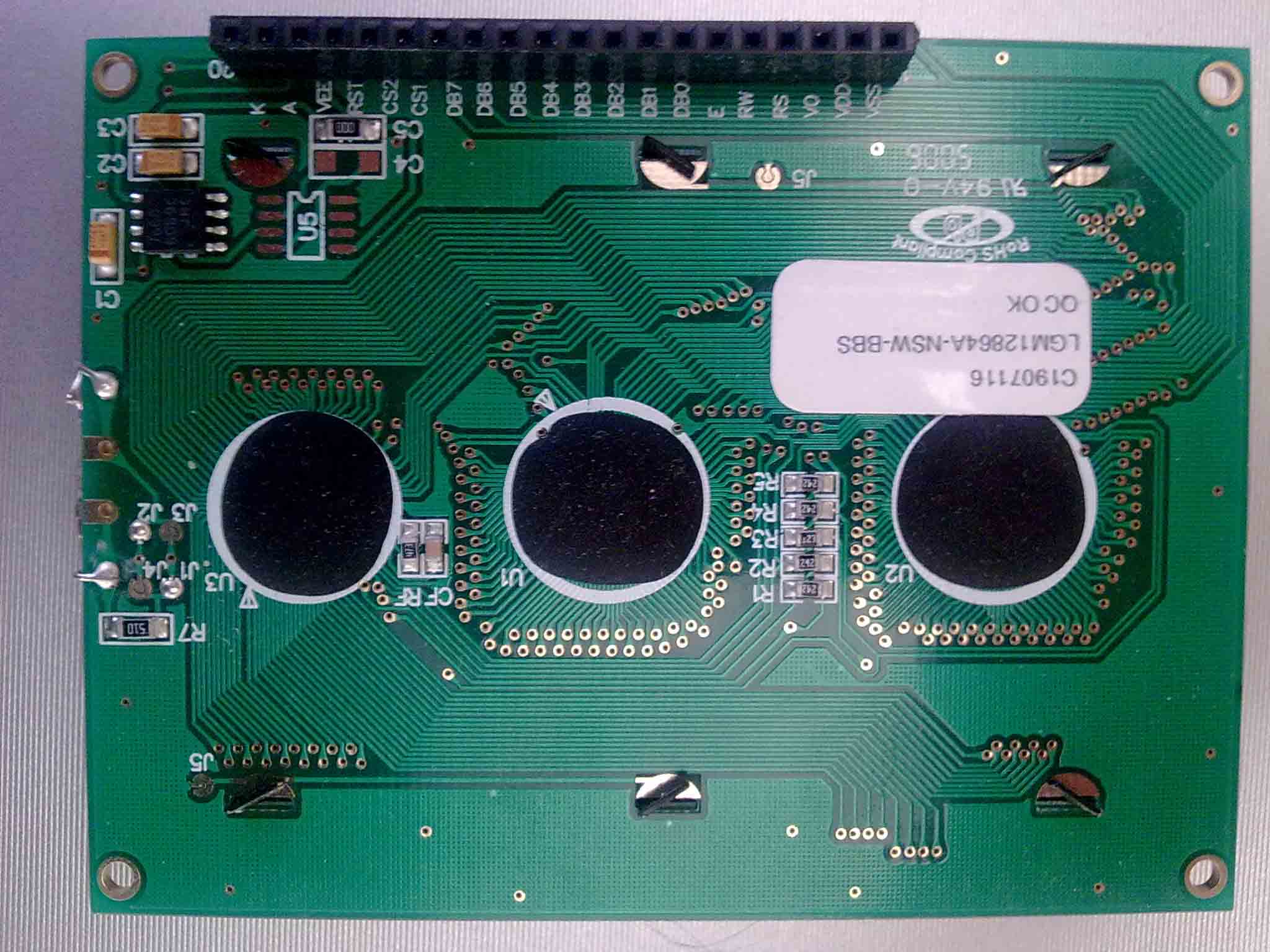

من عکسی از این ال سی دی گرفتم تا شما عزیزان ببینید و اطلاعات در موردش رو بهم بگین...
یا شاید ترتیب پایه هاش فرق میکنه....!!!!!!!!!!!!!!!!
ممنون....


فایل‌(های) پیوست شده بندانگشتی (ها)


ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



(آخرین ویرایش در این ارسال: ۰۴-دى-۱۳۸۸, ۱۶:۰۹:۰۱، توسط EBKA.)
۰۴-دى-۱۳۸۸, ۱۶:۰۸:۰۸
وب سایت ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17328 تشکر در 5303 ارسال )
ارسال: #2
RE: ال سی دی گرافیکی
اینکه رایج ترین مدل ال سی دی گرافیکی موجود تو بازاره !!!


این کتاب رو نگاه کنی توضیح داده : http://forum.iranled.com/showthread.php?...A%A9%DB%8C

اینو هم ببین : http://forum.iranled.com/showthread.php?tid=7728
۰۴-دى-۱۳۸۸, ۱۶:۳۸:۴۴
ارسال‌ها
پاسخ
تشکر شده توسط : EBKA, 1nafar, رسول
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #3
ال سی دی گرافیکی
سلام..
من یه ای سی دی گرافیکی LGM12864A دارم...طریقه اتصال پایش توی بسکام به چه صورته...
یکم فرق داره با ال سی دی های دیگه انگار!!!

ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



۱۸-اسفند-۱۳۸۸, ۱۵:۵۰:۱۵
وب سایت ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17328 تشکر در 5303 ارسال )
ارسال: #4
RE: ال سی دی گرافیکی
ما هم یه زمانی باهاش مشکل داشتیم !

اینو ببین : http://forum.iranled.com/showthread.php?tid=7728

تایپیکه فقط یکم زیر خاکیه !!
۱۸-اسفند-۱۳۸۸, ۱۶:۰۴:۵۹
ارسال‌ها
پاسخ
تشکر شده توسط : EBKA
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #5
RE: ال سی دی گرافیکی
(۱۸-اسفند-۱۳۸۸, ۱۶:۰۴:۵۹)t3r!p3000 نوشته است: ما هم یه زمانی باهاش مشکل داشتیم !

اینو ببین : http://forum.iranled.com/showthread.php?tid=7728

تایپیکه فقط یکم زیر خاکیه !!
من چیزی ندیدم ....یا به علت اینکه کم حوصله ام ,کامل بررسی نکردم
اگه ممکنه یه توضیح مختصر در مورد راه اندازی این نوع ال سی دی بدین...
راستی من از صبح واسه وارد شدن به سایت مشکل داشتم...نیمدونید چرا؟؟

ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



۱۸-اسفند-۱۳۸۸, ۲۲:۰۷:۴۲
وب سایت ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17328 تشکر در 5303 ارسال )
ارسال: #6
RE: ال سی دی گرافیکی
مهندس توضیحات ks108 رو تو هلپ بسکام بخون !

باید کتابخونه زیر رو اول تو بسکام فراخوانی کنی !
با دستور زیر :

کد php:
$lib "glcdKS108.lbx"

بعد می تونی پایه های ال سی دی رو تعریف کنی :

کد php:
Config Graphlcd 128 64sed Dataport Portd Controlport Portc Ce Ce2 Cd Rd Reset Enable

اگه دیتاشیت ال سی دی گرافیکی فوق رو ببینی مشخصه کدوم پایه باید کجا وصل شه !!

در آخر هم بین پایه 18 و زمین دوسر یه پتانسیومتر 10 رو وصل کن و وصل پتانسیومتر رو بده پایه 3 !

همین !

فقط حواست به پتانسیومتر باشه و درست تنظیمش کنی ! ( آخه من دو هفته بهاش ور می رفتم و بعد فهمیدم پتانسیومتر رو تنظیم نکرده بودم و از اون موقع نشون می داده ! )

تو همون تایپیک نمونه برنامه هستش !!!!
۱۸-اسفند-۱۳۸۸, ۲۲:۳۱:۱۳
ارسال‌ها
پاسخ
تشکر شده توسط : hadii, EBKA
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #7
RE: ال سی دی گرافیکی
ممنون ...ولی پایه هاش فرق داره ها...
1-vcc
2-vdd
3-vo
4-rs
5-RW
6-E
7الی 14 DB0-DB7
15-CS1
16-CS2
17-RST
18-VEE
19-A
20-K
ممنونم..

ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



۱۹-اسفند-۱۳۸۸, ۰۰:۱۲:۰۳
وب سایت ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17328 تشکر در 5303 ارسال )
ارسال: #8
RE: ال سی دی گرافیکی
فرقی نداره که !

مدل منم همینه !!

Rd همون rw ال سی دی هستش !
Cd هم rs
۱۹-اسفند-۱۳۸۸, ۰۱:۰۵:۳۴
ارسال‌ها
پاسخ
تشکر شده توسط : hadii, EBKA
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #9
RE: ال سی دی گرافیکی
اگه ممکنه یه برنامه تست برام بذار...

ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



۲۱-اسفند-۱۳۸۸, ۱۶:۰۳:۳۹
وب سایت ارسال‌ها
پاسخ
t3r!p3000 آفلاین

*****

ارسال‌ها: 5,208
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۸۵

تشکرها : 34447
( 17328 تشکر در 5303 ارسال )
ارسال: #10
اسیلوسکوپ
سلام

اینو ببین :
http://www.iranled.com/node/76


اینم یه برنامه نمونه : ( بحساب اسیلوسکوپ هستش )

.rar   os.rar (اندازه: 30.11 KB / تعداد دفعات دریافت: 80)
۲۱-اسفند-۱۳۸۸, ۱۶:۱۱:۰۸
ارسال‌ها
پاسخ
تشکر شده توسط : EBKA
EBKA آفلاین
مخترع
****

ارسال‌ها: 1,108
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 1654
( 2789 تشکر در 989 ارسال )
ارسال: #11
RE: ال سی دی گرافیکی
linclude"font8*8.font
این دستور باید باشه؟؟؟
اخه خطا میده....
من فقط میخوام یه کلمه رو روی ال سی دی بیارم....

ابراهیم خوانین زاده
 ساعت کار بدن انسان بیشتر وقتها, کمتر از 657.000 ساعت است و بعد از آن از کار می افتد  :():کمی فکر کنیم.....

259-734

[/url]
وبلاگ من


وب سایت من
[url=http://www.ebka-intelligent.com/]
آموزش کار با rfm12b,آموزش کامل ای سی ds1307, آموزش اتصال ماژول em18,سنسور رنگ ,سنسور گاز, و ... در وبلاگ من خواهید دید



(آخرین ویرایش در این ارسال: ۲۱-اسفند-۱۳۸۸, ۱۹:۲۷:۴۸، توسط EBKA.)
۲۱-اسفند-۱۳۸۸, ۱۹:۲۷:۰۰
وب سایت ارسال‌ها
پاسخ
