Exclamation  معرفی یک نمونه سنسور فشار هوا، به همراه مدار کنترلی نمونه

سلام.خواهشمندم
در مورد موضوع زیر کمک بکنید
می خواهم فشار هوای ورودی به یک مخزن را کنترل بکنم به این صورت که:
1- فشار مورد نظر قابل تنظیم باشه
2- وقتی فشار مخزن از مقدار تنظیم شده کمتر شد یک رله را قطع و وصل بکنه.
قبلا از دوستانی که در این مورد بنده راهنمایی می کنند متشکرم.
۰۳-اسفند-۱۳۸۹, ۰۰:۴۱:۲۰
ارسال‌ها
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : mehrzad119
رسول غایب
مدیر بازنشسته
*****

ارسال‌ها: 2,445
موضوع‌ها: 0
تاریخ عضویت: دى ۱۳۸۸

تشکرها : 13896
( 19163 تشکر در 5648 ارسال )
ارسال: #2
RE: معرفی یک نمونه سنسور فشار هوا، به همراه مدار کنترلی نمونه
سلام

انواع سنسورهای الکتریکی در این باره وجود دارند که خیلی ظریف و گرانقیمت هستند ونیاز به مدارهای کنترل کننده مخصوص دارند ...


[تصویر:  0925_01_01.jpg]

[تصویر:  turck-pressure-sensor.jpg]

[تصویر:  ASCX_pressure_sensor.gif]

[تصویر:  HSC_SSC_Group_highres.jpg]



حتی ماژول های آماده ای هم برای اینکار وجود داره:

[تصویر:  1115.jpg]

[تصویر:  1115.jpg]

[تصویر:  blood%20pressure%20sensor%20on%20PCB.jpg]

اما همونطور که گفتم اینا هم ظریف هستند و به درد کارهای بزرگی همچون کنترل مخزن آب و ... نمی خورند و هم چنین قیمتشون گرونه و کنترلشون سخته!!!

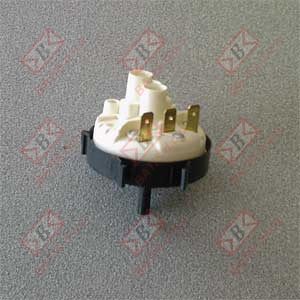

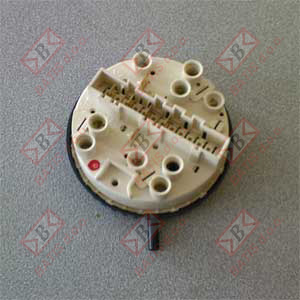

یک راه بسیار ساده اینه که شما از هیدرواستات استفاده نمایید:

[تصویر:  hidrostat1.jpg]

[تصویر:  IND41094.jpg]

[تصویر:  CY92219690.jpg]

[تصویر:  airflow3.jpg]

[تصویر:  fgvbh9ots1xp6obtm7qj.gif]


در حقیقت کار این سنسور بشکل زیر هستش:

[تصویر:  142yetx1wdc5h9pnqq0w.gif]




شما اگه از این سنسور استفاده کنین دیگه به رله هم نیازی ندارین , چون خودش در داخل زبانه هایی داره که کار رله رو انجام میده و جریانهای بالا رو می تونه تحمل کنه ...


فقط کافیه که یجوری ورودیشو با مخزنت ارتباط بدی تا با ایجاد فشار در داخل مخزن رله قطع یا وصل بشه ... بهمین راحتی ...


اگر هم خواستیش میتونی از تعمیرگاه های ماشین لباسشویی تهیه کنی ... البته به غیر از هیدرواستات به اسم اتوماتیک هم میشناسنش

مدارشم خیلی ساده خودت میتونی طراحی کنی ...


---------------------------------------------------------
