نمونه گیری از برق 220 ولت ac
نویسنده پیام
mohsen abbasi آفلاین
تازه وارد

ارسال ها: 8
تاریخ عضویت: آبان ۱۳۹۱

تشکرها : 2
( 1 تشکر در 1 ارسال )
ارسال: #1
نمونه گیری از برق 220 ولت ac
باعرض سلام:
برای ساخت 1محافظ ولتاژ دیجیتال از ترانس 220به12استفاده کردم وبا1تقسیم مقاومتی 12ولت dc رو به 2.5ولت تبدیل وبه adcمیکرووصل کردم.ولی پس از شمارش معکوس ووقتی رله خروجی که بایدبین 180 تا240 وصل بشه چون افت ولتاژ پیدا میکنم adcدچار خطا میشه وولتاژ رو کمتر نشون میده.اگه بخوام از قبل ترانس نمونه بگیرم یعنی از220چون ایزوله نیست برای میکرو خطرناکه.1ولتمتر دیجیتال باز کردم موازی با پروب های اون 3تا قطعه سری شده بود.1مقاومت 820 یک وات 1زنر شیشه ای که شبیه ریدرله بود و1قطعه smdشکل دیود که کنارش زده بود(tc).کسی از دوستان تجربه ای تو این رابطه اگه داره ممنون میشم کمکم کنه.از همه دوستان سپاسگذارم.
۲۴-آبان-۱۳۹۱ ۲۰:۰۷:۴۹
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
ha_60 آفلاین
مدير سایت
*******

ارسال ها: 4,686
تاریخ عضویت: آبان ۱۳۸۳

تشکرها : 557
( 6068 تشکر در 2207 ارسال )
ارسال: #2
RE: نمونه گیری از برق 220 ولت ac
شما همون ۲۲۰ به ۱۲ رو استفاده کن بعد با رگولاتور بکنش ۵ ولت و بده به میکرو
اگه ۱۸۰ داشته باشی ولتاژ می شه ۹ ولت و باز رگولاتور ۵ ولت دقیق رو بهت می ده نباید مشکلی برای خطای adc‌ داشته باشی
و اون ۲.۵ هم باید یه ولتاژی حدود ۲ ولت داشته باشه که قابل اندازه گیریه

راهی که رفتی درسته نمی دونم با چی مشکل داری یعنی باید بعد از پل دیود رو بگیری دقیق تر هم اگه می خوای خودت باید یکسو کنده رو بسازی مراقب زمین ها هم باش که یه این راحتی نمی شه یکیشون کرد

هادی امین زاده
دیدن چیزی که همه می بینند هنر نیست
بانک اطلاعات صنایع ایران.
۲۵-آبان-۱۳۹۱ ۱۹:۰۲:۰۷
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول, mohsen abbasi
جلالی آفلاین
داره خودموني مي شه
**

ارسال ها: 68
تاریخ عضویت: بهمن ۱۳۹۰

تشکرها : 6
( 75 تشکر در 44 ارسال )
ارسال: #3
RE: نمونه گیری از برق 220 ولت ac
دوست عزیز شما در زمان اندازه گیری ولتاژ هیچگونه تغییرات باری نباید به
مدار اعمال کنید
مثلا در ترانسهای اتومات خانگی که برای جبران افت ولتاژ شبکه استفاده می شود
یک قسمتی برای خط تست در نظر می گیرند این خط تست می تواند
یک ترانس جداگانه باشد
یا استفاده از برق مستقیم شبکه که خطراتی دارد
استفاده از یک ترانس مشترک با دو خروجی جداگانه
استفاده از جهت عکس جریان (یک طرف برای جریان یک طرف برای اندازه گیری با استفاده از ترانس سه سر)
قطع جریان مدار در زمان اندازه گیری

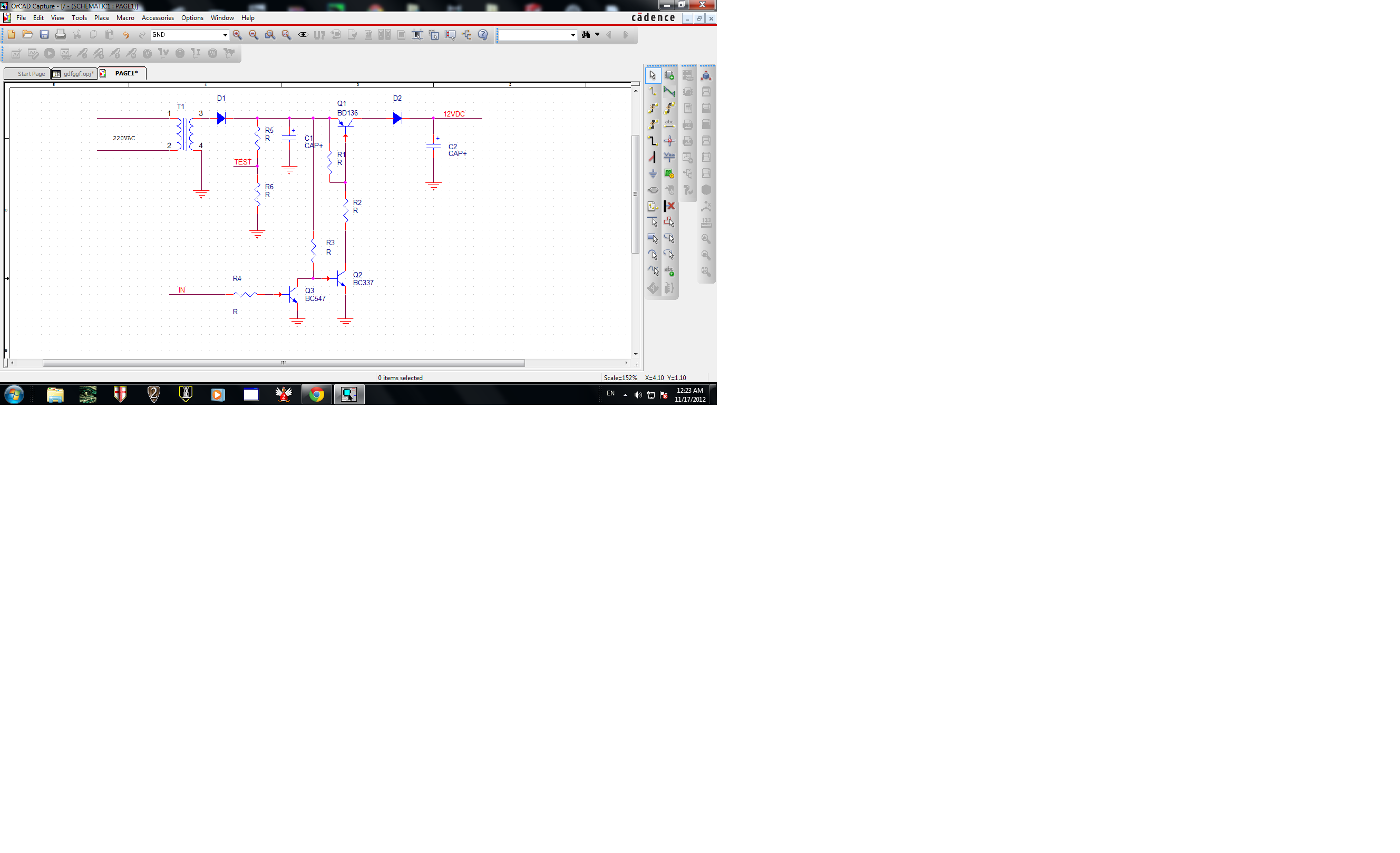

یک شماتیک ارایه دادم که چها حالت مختلف را نشان می دهد
در مدار بزرگتر در زمان اندازه گیری پایه IN از طریق میکرو یک می شود
تا ارتباط مدار با تغذیه قطع گردد بعد از اندازه گیری دوباره پایه مذکور صفر می شود
موفق باشید


فایل (های) پیوست شده بندانگشتی (ها)

۲۶-آبان-۱۳۹۱ ۰۰:۵۰:۴۴
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول, mohsen abbasi
mohsen abbasi آفلاین
تازه وارد

ارسال ها: 8
تاریخ عضویت: آبان ۱۳۹۱

تشکرها : 2
( 1 تشکر در 1 ارسال )
ارسال: #4
RE: نمونه گیری از برق 220 ولت ac
سلام دوستان عزیز تشکر از توجهتون:
هادی جان من با 5ولت رگوله مشکلی ندارم.مشکل من با ولتاژ تست هستش .اول برنامه میکرو 1تاخیر 360 تا60 ثانیه که توسط کاربر قابل تنظیمه شمارش ماکوس میکنه تا به صفر برسه بعد میادadcولتاژ تست رو اندازه میگیره اگه بین 180 تا240 بود رله خروجی رو وصل میکنه وگرنه میره اول برنامه ودوباره شمارش ماکوس.مشکل اینجاست که چون ولتاژ تست رو از همون ترانس تغذیه میگیرم رله یا led display که روشن میشه جریان کشیدن این 2قطعه باعث میشه2.5 ولت بشه 2ولت ومیکرو مثلا 170 رو نشون بده و بپره اول برنامه دوباره تاخیرsafetyرو انجام بده درحالیکه ولتاژ برق شهر همون 220 هستش.ازجناب جلالی عزیز هم تشکر میکنم بخاطر جوابشون.راستش به ترانس 3سر هم فکر کرده بودم ولی چون می بایست واسه هر 2قسمت ترانس پل دیود ویکسوساز خازن بذارم ومدارم رو شلوغ میکرد منصرف شدم ودنبال راه ساده تر بودم.چون این مدار رو میخوام تولید انبوه کنم وقیمت ترانس هم بالاست راستش اگه بشه میخوام تغذیه خود میکرو رو هم از ترکیب خازنی بگیرم وترانس رو حذف کنم.1 عکس از برد کامل ومونتاژشده دیدم که از ترانس استفاده نکرده بودولی اونقدر واضح نبود که نمونه گیریش رو هم بفهمم به چه شکله.تو مولتی متر های دیجیتال تو مسیر پروبها تا چیپ 1سری مقاومت وخازن وجود داره آیا منم میتونم از این ترکیب استفاده کنم؟بازم ضمن تشکر از دوستان منتظر الطاف بیدریغتون هستم.
۲۷-آبان-۱۳۹۱ ۱۰:۲۰:۴۵
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
student-p آفلاین
داره خودموني مي شه
**

ارسال ها: 124
تاریخ عضویت: مهر ۱۳۸۸

تشکرها : 8
( 81 تشکر در 48 ارسال )
ارسال: #5
RE: نمونه گیری از برق 220 ولت ac
با سلام خدمت دوستان عزیز

منم چند مدت پیش داشتم یه همچین محافظی درست میکردم البته همراه ی 7seg display که با همچین مشکلاتی رو به رو شدمExclamation

اول برا تغذیه از ترانس شروع کردم؛در ابتدا ولتاژ ورودی اندازه گیری میشد و اگر بین مقدار مجاز بود زمان گیری آغاز میشد و مقدار ولتاژ روی 7seg نشون داده میشد؛مشکلی که من داشتم نوسان زیاد ولتاژ اندازه گیری بود(اصطلاحا پرش داشتم)مثلا دامنه 223 ولت بود(توسط ولتمتر اندازه گیری کرده بودم)میکرو 223-222-223-224-223--222 و خلاصه تغییرات این چنینی داشت؛میشد ی خازن به عنوان نوسان گیر گذاشت تامشکل رفع ش اما سرعت پاسخ رو پایین میآورد،مثلا دامنه 205 ولت حالا اگه دامنه میشد 174 حدود 30 ثانیه طول میکشد تا ولتاژاعمالی به ADC بشه معادل 174 که این عمل باعث میشد مدارمون کار اصلیش رو که همون حفاظت بود رو انجام نده بلکه بلای چون مصرف کننده!Amaze
بعد قرار شد به جای ترانس از کاهنده خازنی استفاده کنم که باز همون مشکل رو داشتم(پرش)؛ی مشکل دیگه هم تو نحوه اندازه گیری ولتاژ AC بود؛مقادیر اندازه گیری خطی نبود،خلاصه مشکلات این چنینی که فقط زیر سر ولتاژ AC هست...
اگه راه اثر گذاری هست ما رو هم راهنمایی کنیدSmile

موفقيت توانايي رفتن از شكستي به شكست ديگر بدون از دست دادن شور و حرارت است. (وينستون چرچيل)

بهترین لینک دنیا اینجا رو کلیک کن(هر چی بخوای هست)
۲۷-آبان-۱۳۹۱ ۱۶:۵۱:۱۰
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
mohsen abbasi آفلاین
تازه وارد

ارسال ها: 8
تاریخ عضویت: آبان ۱۳۹۱

تشکرها : 2
( 1 تشکر در 1 ارسال )
ارسال: #6
RE: نمونه گیری از برق 220 ولت ac
student-pعزیز:
مدارمن هم 7سگمنت داره.منم مشکل نوسان دارم.ولی مشکل اصلیم اینه که نمیدونم برای غلبه برجریان کشی رله و ال ای دی وصل از کجا وبه چه شکل ولتاژ تست یا نمونه رو بگیرم.اگه امکان داره شماتیک مدارت رو اعم از تغذیه ای که واسه میکرو ساختی والمانهایی که سر راه adcمیکرو گذاشتی رو برام بذار.
۲۸-آبان-۱۳۹۱ ۱۲:۴۲:۱۵
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
student-p آفلاین
داره خودموني مي شه
**

ارسال ها: 124
تاریخ عضویت: مهر ۱۳۸۸

تشکرها : 8
( 81 تشکر در 48 ارسال )
ارسال: #7
RE: نمونه گیری از برق 220 ولت ac
(۲۸-آبان-۱۳۹۱ ۱۲:۴۲:۱۵)mohsen abbasi نوشته شده توسط:  student-pعزیز:
مدارمن هم 7سگمنت داره.منم مشکل نوسان دارم.ولی مشکل اصلیم اینه که نمیدونم برای غلبه برجریان کشی رله و ال ای دی وصل از کجا وبه چه شکل ولتاژ تست یا نمونه رو بگیرم.اگه امکان داره شماتیک مدارت رو اعم از تغذیه ای که واسه میکرو ساختی والمانهایی که سر راه adcمیکرو گذاشتی رو برام بذار.

تو شبیه سازی چیزی نگذاشتم سر راه ADC ولی تو عمل ی خازن 1میکرو فارادی گذاشتم تا شاید جلوی نوسانات رو تا حدی بگیره،ی دفعه هم ی فیلترپایین گذر RC گذاشتم که بازم جوابی نگرفتم!
کاش شما یا دوستان دیگه بتونید مشکل رو حل کنید،تا شاید هم کمکی به ما کرده باشید!
امیدوارم چیزی ازش سر در بیارین(انواع و اقسام مدارا رو در عمل تست زدم ولی جواب رضایت بخشی حاصل نشد)؛در ضمن من هیچ وقت رله رو امتحان نکردم فقط برا مشخص شدن حالت قطع و و صل رله از ی ال ای دی کمک گرفتم(به خودم گفتم بذار اول مشکل پرش حل بشه بعد میرم سراغ رله)
شاید اون فیلتری که گفتین از داخل مولتی متر در آوردین بتونه کمک کنه اون رو هم بررسی کنید!

خواهشا بنده رو هم در جریان پیشرفت کار قرار بدینClap


فایل (های) پیوست شده
.bmp  mohafez.bmp (اندازه: 136.62 KB / تعداد دفعات دانلود: 35)

موفقيت توانايي رفتن از شكستي به شكست ديگر بدون از دست دادن شور و حرارت است. (وينستون چرچيل)

بهترین لینک دنیا اینجا رو کلیک کن(هر چی بخوای هست)
(آخرین ویرایش در این ارسال: ۲۹-آبان-۱۳۹۱ ۱۸:۰۲:۵۰، توسط student-p.)
۲۹-آبان-۱۳۹۱ ۱۷:۵۹:۲۰
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
mohsen abbasi آفلاین
تازه وارد

ارسال ها: 8
تاریخ عضویت: آبان ۱۳۹۱

تشکرها : 2
( 1 تشکر در 1 ارسال )
ارسال: #8
RE: نمونه گیری از برق 220 ولت ac
سلام مجدد:
شاید اگه بتونی تقسیم مقاومت ولتاژ نمونه رو با مقاومت در رنج مگااهم وبه نسبت مثلا 1به 50 انجام بدی(بین فاز ونول )تا بتونی بجای دیود یکسوساز نیم موج از پل دیودتمام موج استفاده کنی پرش هات کمتر بشه.نباید بهadcمیکرو بیشتر از 5ولت برسه.تقسیم ولتاژ رو باید طوری انجام بدی که 2.5 بهت بده وبرای adcمیکرو 2.5 ولت رو 220 تعریف کنی اینجوری به ولتاژای بالا وپایین 220 هم دسترسی داری.تقسیم ولتاژ بعداز خازن کنترل جریان رو متوجه نشدم دلیل علمی داره یا تجربی گذاشتی؟؟معمولا 1مقاومت درحد کیلو موازی زنر میذارن.از زنر 5.1 هم اگه استفاده کنی بهتره چون رله 5ولت توبازار هست وواسه خروجی بهش نیاز داری.توکتاب پروژه های الکترونیک مهندس موسوی 1مدار مولتی متر هست که از آی سی 7106 که راه انداز lcdهست استفاده کرده خواستم ازش عکس بگیرم برات بذارم ولی بی کیفیت بود خودت میتونی سرچ کنی.واسه پایه 31 آی سی 1 ولتاژ 200میلی ولت واسه نونه گیری با تقسیم ولتاژ بین فاز ونول واستفاده از آپمپtl062واسه تقویت ویکسوسازی استفاده کرده اگه تونستی پیداکنی 1بررسی بکن.ضمنا واسه عرایض اولیم از شما وباقی دوستان میخوام اکه اشتباه گفتم اصلاح کنید.دوستان متخصص هم مارو تنها نذارن وتجربیات مفیدشون رو در اختیارمون قراربدن.ممنون از همگی
۲۹-آبان-۱۳۹۱ ۲۰:۲۱:۱۲
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
student-p آفلاین
داره خودموني مي شه
**

ارسال ها: 124
تاریخ عضویت: مهر ۱۳۸۸

تشکرها : 8
( 81 تشکر در 48 ارسال )
ارسال: #9
RE: نمونه گیری از برق 220 ولت ac
سلام آقای عباسی موفق شدید؟

موفقيت توانايي رفتن از شكستي به شكست ديگر بدون از دست دادن شور و حرارت است. (وينستون چرچيل)

بهترین لینک دنیا اینجا رو کلیک کن(هر چی بخوای هست)
(آخرین ویرایش در این ارسال: ۵-آذر-۱۳۹۱ ۱۷:۲۵:۰۲، توسط student-p.)
۵-آذر-۱۳۹۱ ۱۷:۲۴:۳۶
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
mohsen abbasi آفلاین
تازه وارد

ارسال ها: 8
تاریخ عضویت: آبان ۱۳۹۱

تشکرها : 2
( 1 تشکر در 1 ارسال )
ارسال: #10
RE: نمونه گیری از برق 220 ولت ac
سلام دوست من:متاسفانه چند روز مسافرت بودم نتونستم رو مدار کار کنم شما چیکار کردین؟
۶-آذر-۱۳۹۱ ۱۱:۳۶:۴۱
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
student-p آفلاین
داره خودموني مي شه
**

ارسال ها: 124
تاریخ عضویت: مهر ۱۳۸۸

تشکرها : 8
( 81 تشکر در 48 ارسال )
ارسال: #11
RE: نمونه گیری از برق 220 ولت ac
من هم درگیر چند تا کار بودم اصلا نرسیدم برم دورش؛خواهشا اگر تونستین جواب بگیرید بنده رو هم در جریان قرار بدین!

سپاس

موفقيت توانايي رفتن از شكستي به شكست ديگر بدون از دست دادن شور و حرارت است. (وينستون چرچيل)

بهترین لینک دنیا اینجا رو کلیک کن(هر چی بخوای هست)
۲۲-آذر-۱۳۹۱ ۰۱:۴۶:۴۲
