(۰۱-فروردین-۱۳۹۲, ۱۶:۳۲:۳۹)live_1389 نوشته است: [ -> ] (۰۱-فروردین-۱۳۹۲, ۱۲:۳۴:۰۲)r0b0 نوشته است: [ -> ]ولتاژ و مستقیم دادی به پایه هات؟
اگه عکس و شماتیکی از مدارت داری بذار تا بررسی بشه
در واقع اینطوری:
فرض کنید برای یه تیکش از این ترانزیستور استفاده کردم و برای تیکه های دیگه ترانزیستور به همین شکل، حالا وقتی که می خوام فقط همین یه تیکه روشن بشه میبینم که توتیکه بعدی هم چندتا ال ای دی روشن میشه.!!
من الان دقیق متوجه نشدم منظورت از یک تیکه، یک ردیف از ledهاست یا کل مداری که گذاشتی؟
تو این مدار که هر ردیف باهم موازی شدن و مسلما ولتاژ رو کل ردیف ها میوفته
ترانزیستورهای دیگه رو چطور وصل می کنی؟اگه بتونی یه شماتیک کاملتر ازش بذار
امید جان مداری هنوز براش شبیه سازی نکردم( هنوز کد نویسی نکردم) ببینید داخل عکس یه ترانزیستور گذاشتم که همون یه تیکه از یک کلمست، منظورم از یه تیکه مثلاً کلمه "ایران" در نظر بگیرید این ترانزیستور در واقع برای حرف الف هست، برای ادامه کار هم هر پایه از میکرو رو به یه ترانزیستور و بعد به یکسری ال ای دی دیگه متصل می کنم تا یه حرف دیگه رو درست کنم،
حالا هر وقت که یه پایه از میکرو رو متصل می کنم تا مثلاً حرف الف روشن بشه میبینم که چند تا ال ای دی از حرف ی هم روشن میشه در حالی که اصلاً پین مربوطه رو فعال نکردم...
امید جان امیدوارم متوجه شده باشید :-)
جالبه که وقتی از ال ای دی اوال استفاده میکنم این اتفاق نیوفتده...
(۰۱-فروردین-۱۳۹۲, ۲۰:۰۴:۴۸)live_1389 نوشته است: [ -> ]امید جان مداری هنوز براش شبیه سازی نکردم( هنوز کد نویسی نکردم) ببینید داخل عکس یه ترانزیستور گذاشتم که همون یه تیکه از یک کلمست، منظورم از یه تیکه مثلاً کلمه "ایران" در نظر بگیرید این ترانزیستور در واقع برای حرف الف هست، برای ادامه کار هم هر پایه از میکرو رو به یه ترانزیستور و بعد به یکسری ال ای دی دیگه متصل می کنم تا یه حرف دیگه رو درست کنم،
حالا هر وقت که یه پایه از میکرو رو متصل می کنم تا مثلاً حرف الف روشن بشه میبینم که چند تا ال ای دی از حرف ی هم روشن میشه در حالی که اصلاً پین مربوطه رو فعال نکردم...
امید جان امیدوارم متوجه شده باشید :-)
جالبه که وقتی از ال ای دی اوال استفاده میکنم این اتفاق نیوفتده...
مسلم جان این واسه این علته که ترانزیستورا درست بایاس نشدن و ولتاژ تغذیه هرکدوم رو دیگری تاثیر میذاره.
من برات شماتیک صحیح و با مدار خودت گذاشتم که فکر کنم متوجه ایراد مدارت بشی.
Led های هرتیکه رو هم بصورت موازی یا ماتریسی وصل کنی بهتره(مدار دوم)
[
attachment=8988]
[
attachment=8989]
سپاس امید جان
باید تست کنم ببینم چی میشه...
بازم ممنون
سلام
به کمک شما دوستان و به سفارش دوست :-)
فقط به نحوه خاموش کردن یا غیرفعال کردن pwm توکد دقت کنید
:-)

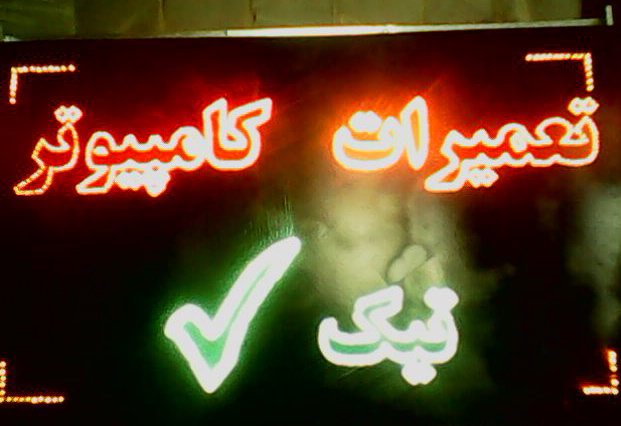

ببخشید نتونستم عکس با کیفیت بگیرم :-)
[
attachment=9230]
فبلم و کد:
[
attachment=9231]
