شماتیک و PCB مدار DC-DC با LM2576
نویسنده پیام
salehjg آفلاین
مدیر بخش
*****

ارسال‌ها: 1,281
موضوع‌ها: 134
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 9545
( 8546 تشکر در 2599 ارسال )
ارسال: #1
شماتیک و PCB مدار DC-DC با LM2576
سلام
این پروژه رو از سایتی که در آخر پست بهش اشاره شده، برداشتم...
===============================================
این بورد برای آیسی های زیر طراحی شده است:
  • LM2576T-05 / 3A, 5V
  • LM2575T-05 / 1A,5V
  • LM2576T-ADJ / 3A,ADJ
  • LM2575T-ADJ / 1A, ADJ

ورودی رگلاتور های step down در مقایسه با خروجی آن، حداقل باید 2 ولت بشتر باشد (افت 1.2 ولتی پل دیود در نظر گرفته نشده است) ، در غیر اینصورت خروجی در فرکانس step-down نوسان خواهد کرد.

بازده اندازه گیری شده برای LM2576T-05 در ورودی 20 ولت، حدود 80 درصد است.



شماتیک

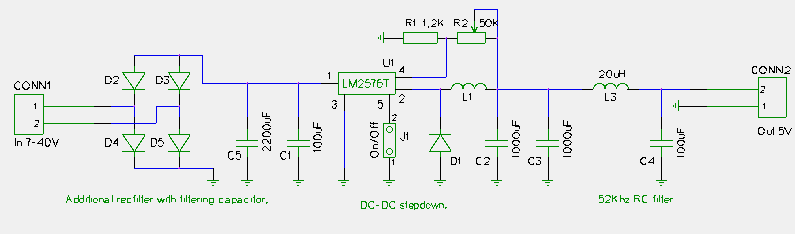

مدار زیر از دیتاشیت استخراج شده، و یک پل دیودی در ورودی و فیلتر 52 کیلو هرتز در خروجی دارد...

[تصویر:  lm2576_sch_small.png]



PCB
اندازه ی بورد 50 × 100 میلی متر میباشد...

[تصویر:  lm2576_layout_small.png]



قطعات موردنیاز بورد برای آیسی های مختلف:



Common Parts
TO220 heatsink (V7142A in www.gme.cz)
CONN1, CONN2 connectors
Pins for jumper J1

Input rectifier 1A
D2, D3, D4, D5 - 1N4007
C1 1000uF 50V instead of 100uF 50V

Input rectifier 3A
D2, D3, D4, D5 - 1N5402
C2 2200uF 50V instead of C1

Additional fliter
L3 22uH 3A
C4 100uF 50V

lm2576T-05
U1 lm2576T-05
L1 100uH 3A talema coil
C1 100uF 50V
C3 1000uF 10V
D1 1N5822

lm2575T-05
U1 lm2575T-05
L1 330uH 1A talema coil
C1 100uF 50V
C3 330uF 10V
D1 1N5819

lm2576T-ADJ
U1 lm2576T-ADJ
L1 150uH 3A talema coil
C1 100uF 50V
C2 2200uF 50V
D1 1N5822
R1 1k2
R2 50K pot

lm2575T-ADJ
U1 lm2575T-ADJ
L1 150uH 1A talema coil
C1 100uF 50V
C2 2200uF 50V
D1 1N5822
R1 1k1
R2 50K pot

ورژن 5 ولتی با پل دیودی و فیلتر 52 کیلوهرتز در خروجی: ( مدار چاپی)
[تصویر:  stepdown_I_small.jpg]


ورژن Adjustable : (نمونه)
[تصویر:  stepdown_prototype_III_small.jpg]



==============================================

منبع: لــــــــــینک


فایل‌(های) پیوست شده بندانگشتی (ها)


.pdf   lm2576.pdf (اندازه: 52.5 KB / تعداد دفعات دریافت: 529)
.pdf   lm2576_mirror.pdf (اندازه: 52.59 KB / تعداد دفعات دریافت: 437)
.zip   lm2576.tar.zip (اندازه: 229.17 KB / تعداد دفعات دریافت: 721)

زنده باد اون دیوونه که عاقل نشد
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۰۰:۱۰:۳۷، توسط babyy.)
۲۹-خرداد-۱۳۹۲, ۱۴:۵۶:۵۵
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : babyy, omid_phoenix, رسول, hadikh73, sharin, Ambassador, fabienmartin, Pardazesh-Gar, h0x00i, akbar8, behzady, helma, mohammad.sadeq, aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #2
RE: شماتیک و PCB مدار DC-DC با LM2576
ببخشید یه سوال داشتم
روی همین نقشه برد هم میشه lm2576T-05 رو بست چون اینطور که من فهمیدم این نقشه برد برای lm2576T-ADJ هست چون تعداد قطعات برای lm2576T-05 کمتر هست
ممنون میشم راهنمایی کنید
۲۹-مرداد-۱۳۹۲, ۱۴:۴۵:۵۴
ارسال‌ها
پاسخ
تشکر شده توسط : aliavr1
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6335 تشکر در 2084 ارسال )
ارسال: #3
RE: شماتیک و PCB مدار DC-DC با LM2576
(۲۹-مرداد-۱۳۹۲, ۱۴:۴۵:۵۴)mohammad.sadeq نوشته است: چون تعداد قطعات برای lm2576T-05 کمتر هست
فرقی نداره کهBiggrin
فقط اون مقاومت های پین فیدبک رو باید برداری تا 5 ولت ثابت رو بگیری

به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
۲۹-مرداد-۱۳۹۲, ۱۹:۰۵:۰۳
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : Ambassador, babyy, mohammad.sadeq, helma, salehjg, aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #4
RE: شماتیک و PCB مدار DC-DC با LM2576
(۲۹-مرداد-۱۳۹۲, ۱۹:۰۵:۰۳)behzady نوشته است:
(۲۹-مرداد-۱۳۹۲, ۱۴:۴۵:۵۴)mohammad.sadeq نوشته است: چون تعداد قطعات برای lm2576T-05 کمتر هست
فرقی نداره کهBiggrin
فقط اون مقاومت های پین فیدبک رو باید برداری تا 5 ولت ثابت رو بگیری

ممنون از پاسختون
حقیقت رشته من الکترونیک نیست و من با این رشته آشنا نیستم
من رفتم و قطعات رو طبق لیست گرفتم ولی اون سیم پیچ مانند ها رو بهم ندادن
منظور شما از مقاومت همون هاست ؟
من قطعاتی که گرفتم رو طبق نقشه ببندم بهم 5 ولت خروجی رو میده ؟
یه سوال دیگه میشه از خروجی 5 ولت دو تا جریان 5 گرفت مثل همون سه راهی برق ساده خودمون یا برای دوتا 5 ولت 1.5 آمپر باید دو تا برد بست ؟
خیلی خیلی ممنون

پی نوشت : من این ها رو به مغازه دار گفتم میخوام :
کد:
Input rectifier 3A
D2, D3, D4, D5 - 1N5402
C2 2200uF 50V instead of C1

lm2576T-05
U1 lm2576T-05
L1 100uH 3A talema coil
C1 100uF 50V
C3 1000uF 10V
D1 1N5822
(آخرین ویرایش در این ارسال: ۳۰-مرداد-۱۳۹۲, ۱۷:۱۱:۲۷، توسط babyy.)
۳۰-مرداد-۱۳۹۲, ۱۶:۴۱:۰۱
ارسال‌ها
پاسخ
تشکر شده توسط : aliavr1
helma آفلاین
(✿◕‿◕)
*****

ارسال‌ها: 284
موضوع‌ها: 16
تاریخ عضویت: مرداد ۱۳۸۹

تشکرها : 22884
( 14662 تشکر در 5220 ارسال )
ارسال: #5
RE: شماتیک و PCB مدار DC-DC با LM2576
(۳۰-مرداد-۱۳۹۲, ۱۶:۴۱:۰۱)mohammad.sadeq نوشته است: من رفتم و قطعات رو طبق لیست گرفتم ولی اون سیم پیچ مانند ها رو بهم ندادن
منظور شما از مقاومت همون هاست ؟

نه اون سیم پیچ ها سلفن (L )
مقاومت اون مستطیل هاست( R )

(۳۰-مرداد-۱۳۹۲, ۱۶:۴۱:۰۱)mohammad.sadeq نوشته است: من قطعاتی که گرفتم رو طبق نقشه ببندم بهم 5 ولت خروجی رو میده ؟

اگه از lm2576T-05 استفاده کردین همون طور که آقا بهزاد گفتن باید مقاومت ها رو بردارین تا 5 ولت بگیرین

بلندترین ساختمان ها، از یک سنگ شروع میشوند (جان شیفته.رومن رولان)
(آخرین ویرایش در این ارسال: ۳۰-مرداد-۱۳۹۲, ۱۷:۰۰:۰۰، توسط helma.)
۳۰-مرداد-۱۳۹۲, ۱۶:۵۲:۴۵
ارسال‌ها
پاسخ
تشکر شده توسط : hadikh73, mohammad.sadeq, babyy, behzady, salehjg, Ambassador, aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #6
RE: شماتیک و PCB مدار DC-DC با LM2576
(۳۰-مرداد-۱۳۹۲, ۱۶:۵۲:۴۵)helma نوشته است:
(۳۰-مرداد-۱۳۹۲, ۱۶:۴۱:۰۱)mohammad.sadeq نوشته است: من رفتم و قطعات رو طبق لیست گرفتم ولی اون سیم پیچ مانند ها رو بهم ندادن
منظور شما از مقاومت همون هاست ؟

نه اون سیم پیچ ها سلفن (L )
مقاومت اون مستطیل هاست®

ممنون
الان من بدون اون سیم پیچ ها یا همون سلف ها میتونم ببندم ؟

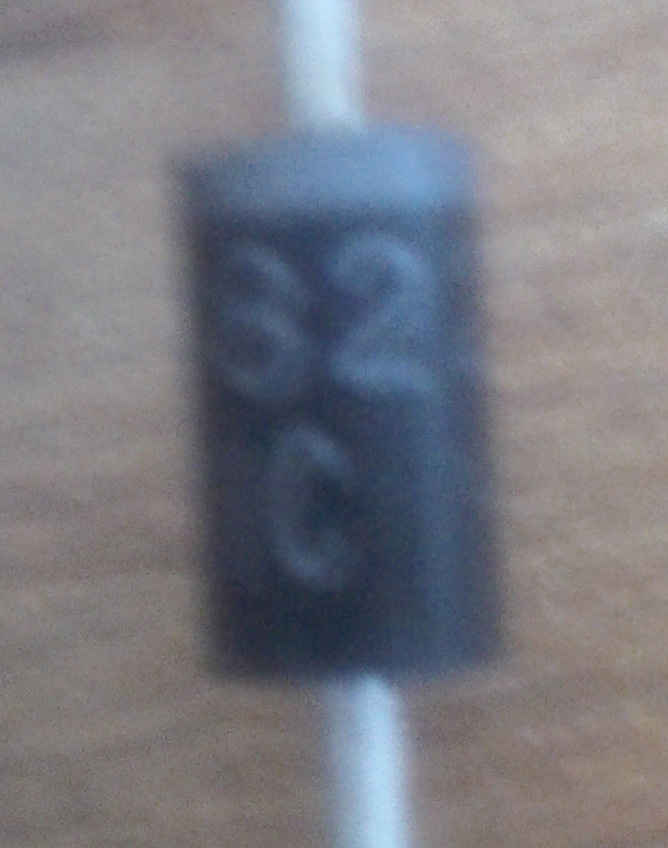

براتون عکس قطعاتی که بهم دادن رو میذارم لطفا بگین با این ها میشه یا باید برم قطعات دیگه ای بگیرم ؟

ممنون از کمکتون دوستان


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۰۰:۰۵:۳۳، توسط babyy.)
۳۰-مرداد-۱۳۹۲, ۱۷:۱۷:۲۶
ارسال‌ها
پاسخ
تشکر شده توسط : salehjg, aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #7
RE: شماتیک و PCB مدار DC-DC با LM2576
اینها دقیقا همون هایی هستن که تو لیست بودن که براتون بالاتر هم کپی کردم
فقط اینها رو تو جاهاشون بذارم برد کار میکنه ؟
ممنون
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۰۰:۰۶:۰۲، توسط babyy.)
۳۰-مرداد-۱۳۹۲, ۱۷:۳۸:۲۶
ارسال‌ها
پاسخ
تشکر شده توسط : aliavr1
behzady آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 1,169
موضوع‌ها: 57
تاریخ عضویت: آبان ۱۳۹۰

تشکرها : 4094
( 6335 تشکر در 2084 ارسال )
ارسال: #8
RE: شماتیک و PCB مدار DC-DC با LM2576
(۳۰-مرداد-۱۳۹۲, ۱۷:۳۸:۲۶)mohammad.sadeq نوشته است: اینها دقیقا همون هایی هستن که تو لیست بودن که براتون بالاتر هم کپی کردم
فقط اینها رو تو جاهاشون بذارم برد کار میکنه ؟
ممنون
حله آقا اون چیزی که اول گزاشتید آبیه و کوچیکه اون سلفه فقط روی سیم پیچ هاش روکش کشیدن فقط ممکن هست جریان زیادی تحمل نکنه باید آزمایش کنید ولی نه چیزی کم ندارید البته اکه کانکتور نیازی ندارید(همونی که برای وصل سیم به مدار گزاشتن)Wink


راستی این مدار دوتا سلف داره اگه شما یدونه دارید جای L2 (آخر مدار) یه سیم مستقیم وصل کنید

به همه عشق بورز، به معدودی اعتماد کن و در حق کسی بدی نکن.
ویلیام شکسپیر

نباید ایمان به انسانیت را از دست دهید. انسانیت یک اقیانوس است؛ اگر قطرات اندکی از اقیانوس کثیف است، اقیانوس کثیف نمی‌شود.
مهاتما گاندی

يَا أَيُّهَا الَّذِينَ آمَنُواْ اسْتَعِينُواْ بِالصَّبْرِ وَالصَّلاَةِ إِنَّ اللّهَ مَعَ الصَّابِرِينَ
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۰۰:۰۶:۱۷، توسط babyy.)
۳۰-مرداد-۱۳۹۲, ۲۱:۱۰:۰۱
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : helma, hadikh73, mohammad.sadeq, babyy, salehjg, aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #9
RE: شماتیک و PCB مدار DC-DC با LM2576
(۳۰-مرداد-۱۳۹۲, ۲۱:۱۰:۰۱)behzady نوشته است:
(۳۰-مرداد-۱۳۹۲, ۱۷:۳۸:۲۶)mohammad.sadeq نوشته است: اینها دقیقا همون هایی هستن که تو لیست بودن که براتون بالاتر هم کپی کردم
فقط اینها رو تو جاهاشون بذارم برد کار میکنه ؟
ممنون
حله آقا اون چیزی که اول گزاشتید آبیه و کوچیکه اون سلفه فقط روی سیم پیچ هاش روکش کشیدن فقط ممکن هست جریان زیادی تحمل نکنه باید آزمایش کنید ولی نه چیزی کم ندارید البته اکه کانکتور نیازی ندارید(همونی که برای وصل سیم به مدار گزاشتن)Wink

راستی این مدار دوتا سلف داره اگه شما یدونه دارید جای L2 (آخر مدار) یه سیم مستقیم وصل کنید

خیلی خیلی ممنون
پس ببخشید دوباره میپرسم ولی میخوام خیالم راحت بشه
پس من اینهایی که دارم رو روی همین نقشه برد بالا هر چی رو که دارم جای گذاری کنم . درسته ؟
خیلی خیلی ممنون از لطفتون دوستان

یه سوال دیگه میشه از خروجی 5 ولت دو تا جریان 5 گرفت مثل همون سه راهی برق ساده خودمون یا برای دوتا 5 ولت 1.5 آمپر باید دو تا برد بست ؟

خیلی خیلی ممنون
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۰۰:۰۷:۰۳، توسط babyy.)
۳۰-مرداد-۱۳۹۲, ۲۲:۰۸:۴۱
ارسال‌ها
پاسخ
تشکر شده توسط : aliavr1
mohammad.sadeq آفلاین
تازه وارد

ارسال‌ها: 6
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۲

تشکرها : 8
( 8 تشکر در 6 ارسال )
ارسال: #10
RE: شماتیک و PCB مدار DC-DC با LM2576
خیلی خیلی متاسفم که زحمت میدم ولی اگر میشه بگین هر کدوم از اون قطعاتی که من عکسش رو گذاشتم کدوم کد روی نقشه هست که من میخوام برد رو ببندم بدونم
خیلی ببخشید و ممنون

پی نوشت : اگر امکان داره جواب پست قبلیم رو هم بدین ممنون میشم مخصوصا اون سوال آخرش
خیلی خیلی ممنون
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۱۳:۵۵:۳۰، توسط mohammad.sadeq.)
۳۱-مرداد-۱۳۹۲, ۱۳:۵۴:۵۸
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, aliavr1
salehjg آفلاین
مدیر بخش
*****

ارسال‌ها: 1,281
موضوع‌ها: 134
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 9545
( 8546 تشکر در 2599 ارسال )
ارسال: #11
RE: شماتیک و PCB مدار DC-DC با LM2576
نقل قول: یه سوال دیگه میشه از خروجی 5 ولت دو تا جریان 5 گرفت مثل همون سه راهی برق ساده خودمون یا برای دوتا 5 ولت 1.5 آمپر باید دو تا برد بست
سلام
خب.... میشه آره
ولی باید مواظب جریان کلی که از رگولاتور میکشید باشید، تا زمان زیادی از 3 آمپر بیشتر نشه...


نقل قول: پس ببخشید دوباره میپرسم ولی میخوام خیالم راحت بشه
پس من اینهایی که دارم رو روی همین نقشه برد بالا هر چی رو که دارم جای گذاری کنم . درسته ؟
ظاهرا که همه چیز درسته
مدار رو ببنید... تست کنید


نقل قول: خیلی خیلی متاسفم که زحمت میدم ولی اگر میشه بگین هر کدوم از اون قطعاتی که من عکسش رو گذاشتم کدوم کد روی نقشه هست که من میخوام برد رو ببندم بدونم
خیلی ببخشید و ممنون

اون سلف بشکه ای آبی رنگ => به L1
اون 4 تا دیود 1n54 => به d2,d3,d4,d5
دیود 1n5822 => به d1
خازن 2200 میکرو فاراد => به c5
خازن 1000uF => به c2 یا c3 یا c4 (فکر نکنم خازنی که خریدید به c2 بخوره-یعنی پایه های خازن با سوراخ های بورد هماهنگ نمیشه)

امیدوارم اشتباه نکرده باشم

زنده باد اون دیوونه که عاقل نشد
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۲, ۱۵:۴۹:۳۴، توسط salehjg.)
۳۱-مرداد-۱۳۹۲, ۱۵:۴۸:۱۲
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : hadikh73, mohammad.sadeq, helma, babyy, aliavr1
