نرم افزار راه اندازی سون سگمنت و دات ماتریکس
نویسنده پیام
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15433 تشکر در 4574 ارسال )
ارسال: #1
نرم افزار راه اندازی سون سگمنت و دات ماتریکس
سلام

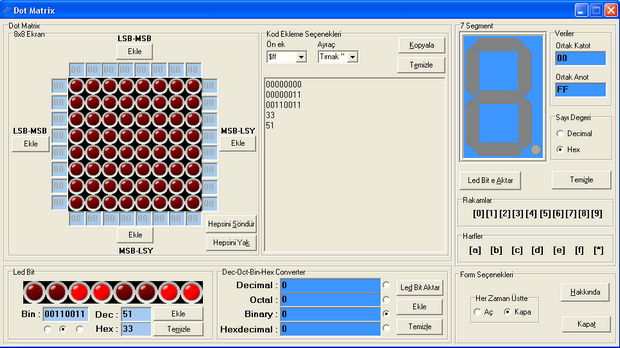

توسط این نرم افزار قادر خواهید بود دات ماتریکس و سون سگمنت خود را شبیه سازی و خروجی کد آن را در مبنای هگز یا سایر مبناها دریافت کنید.

[تصویر:  attachment.php?aid=11279]

همچنین این نرم افزار دارای قابلیت های دیگری نیز همچون مبدل مبناها به یکدیگر می باشد که درخصوص راه اندازی هرچه راحت تر این قطعات به شما کمک خواهد کرد.


موفق باشید.


فایل‌(های) پیوست شده بندانگشتی (ها)


.rar   dot-matrix-7-segment.rar (اندازه: 355.78 KB / تعداد دفعات دریافت: 1,521)

(آخرین ویرایش در این ارسال: ۱۰-فروردین-۱۳۹۳, ۱۷:۲۷:۰۶، توسط omid_phoenix.)
۱۰-فروردین-۱۳۹۳, ۱۷:۲۶:۰۱
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, رسول, behzady, helma, Ambassador, aKaReZa75, Ghoghnus, hadikh73, salehjg, a.mehran, من عاشق ایرانوج, javad.alavi, Alidalon, r.ashrafip, soy1345
a.mehran آفلاین
مدیر بخش
*****

ارسال‌ها: 1,028
موضوع‌ها: 93
تاریخ عضویت: فروردین ۱۳۹۲

تشکرها : 5124
( 4488 تشکر در 1881 ارسال )
ارسال: #2
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
دستت درد نکنه خیلی خوبه
یه سوال !!!
من این کد رو چجوری بزارم تو برنامه ؟
10110000

silent people have the loudest minds شادی − بهینه شده برای ورژن جدید شادی − بهینه شده برای ورژن جدید
۱۹-فروردین-۱۳۹۳, ۱۶:۴۲:۱۴
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15433 تشکر در 4574 ارسال )
ارسال: #3
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
(۱۹-فروردین-۱۳۹۳, ۱۶:۴۲:۱۴)a.mehran نوشته است: دستت درد نکنه خیلی خوبه
یه سوال !!!
من این کد رو چجوری بزارم تو برنامه ؟
10110000

سپاس
بستگی به نحوه برنامه نویسیت داره
اگه پورت رو برابر ورودی سون سگمنت قرار دادی، این مقدار رو در مبنای باینری میریزی داخل پورت
یا فرضا میای با این مقادیر جدول لوک آپ درست میکنی و...

۱۹-فروردین-۱۳۹۳, ۱۶:۵۷:۱۵
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, a.mehran
a.mehran آفلاین
مدیر بخش
*****

ارسال‌ها: 1,028
موضوع‌ها: 93
تاریخ عضویت: فروردین ۱۳۹۲

تشکرها : 5124
( 4488 تشکر در 1881 ارسال )
ارسال: #4
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
اگه امکان داره یه برنامه بنویسین که فقط عدد یک توی سونسگمنت نشون بده و نحوه اتصال پایه های سون سگمنت به میکرو هم توضیح بدین
ممنون

silent people have the loudest minds شادی − بهینه شده برای ورژن جدید شادی − بهینه شده برای ورژن جدید
۲۰-فروردین-۱۳۹۳, ۱۵:۲۹:۳۹
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15433 تشکر در 4574 ارسال )
ارسال: #5
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
(۲۰-فروردین-۱۳۹۳, ۱۵:۲۹:۳۹)a.mehran نوشته است: اگه امکان داره یه برنامه بنویسین که فقط عدد یک توی سونسگمنت نشون بده و نحوه اتصال پایه های سون سگمنت به میکرو هم توضیح بدین
ممنون

بفرماWink

[تصویر:  attachment.php?aid=11410]

کد:
$regfile = "m8def.dat"
$crystal = 1000000

Config Portd = Output
Config Portb = Output

Do

Portb = &H06
Portd = &HF9

Loop
End

هم سون سگمنت آند و هم کاتد راه اندازی شدن
نحوه راه اندازی هم که سادست
اول از رو اون نرم افزار، کد خروجی عددی رو که میخوای نمایش بدی بردار و داخل پورت مربوط به همون سون سگمنت بریز
تو نرم افزار عدد و که مینویسی دوتا کد میده؛ یکی واسه آند و یکی واسه کاتد که باید دقت کنی برابر سون سگمنت مطابق قرار بدی


فایل‌(های) پیوست شده بندانگشتی (ها)


.rar   7seg_anode_cathode.rar (اندازه: 32.86 KB / تعداد دفعات دریافت: 127)

(آخرین ویرایش در این ارسال: ۲۰-فروردین-۱۳۹۳, ۱۹:۲۹:۵۴، توسط omid_phoenix.)
۲۰-فروردین-۱۳۹۳, ۱۹:۲۹:۲۷
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, a.mehran, helma, milad15m, rezabmw21
Alidalon آفلاین
تازه وارد

ارسال‌ها: 1
موضوع‌ها: 0
تاریخ عضویت: بهمن ۱۳۹۳

تشکرها : 1
( 0 تشکر در 0 ارسال )
ارسال: #6
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
ممنون داداش عالی بود ;)
۱۸-بهمن-۱۳۹۳, ۰۴:۴۰:۳۶
ارسال‌ها
پاسخ
rezabmw21 آفلاین
تازه وارد

ارسال‌ها: 1
موضوع‌ها: 0
تاریخ عضویت: اسفند ۱۳۹۳

تشکرها : 3
( 0 تشکر در 0 ارسال )
ارسال: #7
RE: نرم افزار راه اندازی سون سگمنت و دات ماتریکس
خیلی جالب بود
۱۳-اسفند-۱۳۹۳, ۱۵:۵۹:۳۸
ارسال‌ها
پاسخ
