ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند



امتیاز موضوع:
  • 1 رأی - میانگین امتیازات: 5
  • 1
  • 2
  • 3
  • 4
  • 5
ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
نویسنده پیام
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #12
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند



دو سر سیم پیچ  رفته به کلکتور و مثبت را با هم عوض کنید.

جریان و ولتاژ هم در خروجی / هم در ورودی ذکر گردد خوب است.

اگر کار کرد یک عکس خوب بگذارید. فکر کنم در نور بیشتر عکس بهتر شود.

(آخرین ویرایش در این ارسال: ۳۰-شهریور-۱۳۹۴, ۲۳:۵۷:۲۰، توسط alimogmov.)
۳۰-شهریور-۱۳۹۴, ۲۳:۲۷:۲۵
ارسال‌ها
پاسخ
تشکر شده توسط : milad15m
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #13
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
درود


اقا کار کرد Clap Clap Clap Clap Clap

هر وقت هم دوربینمون رو درست کردم فیلم میگیرم میزارم اینا رو چون با وب کم گرفته بودم بی کیفیت بود

فقط چرا ولتاژ دو سر ال ای دی رو با ولت متر اندازه می گیرم همون 1.5 نشون میده ولی led روشن میشه؟

با تشکر

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۳۰-شهریور-۱۳۹۴, ۲۳:۵۵:۱۰
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #14
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند

چون ولتاژ موثر است.

فقط ولتاژ و جریان در ورودی خروجی را بگذارید ببینیم راندمان چقدر است.


(آخرین ویرایش در این ارسال: ۳۱-شهریور-۱۳۹۴, ۰۰:۰۴:۲۳، توسط alimogmov.)
۳۱-شهریور-۱۳۹۴, ۰۰:۰۲:۱۹
ارسال‌ها
پاسخ
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #15
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
مگه ولتاژ خروجی ولتاژ دو سر ال ای دی نیست؟
وقتی ال ای دی رو هم بر میدارم همون 1.5 ولت هست

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۳۱-شهریور-۱۳۹۴, ۰۰:۰۹:۲۵
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #16
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
ولتاژ قله اش را میخوای یک یکسوساز با دیود 1N4148 و یک خازن یک میکرو / 50 ولت بساز بذار جای ال ای دی حالا ولتاژ قله(پیک ) را داری نه ولتاژ موثر.

" ولتاژ موثر کمتر از ولتاژ قله است " . مثل برق شهر 220 ولت موثر و حدود 315 ولت قله دارد.

(آخرین ویرایش در این ارسال: ۳۱-شهریور-۱۳۹۴, ۰۰:۳۲:۳۵، توسط alimogmov.)
۳۱-شهریور-۱۳۹۴, ۰۰:۱۴:۲۳
ارسال‌ها
پاسخ
تشکر شده توسط : milad15m
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #17
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
:lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:  :lol:
با 1n5822 یه پل دیود ساختم و یه خازن 220 نانو فاراد موازی کردم
خیلی خوبه

1.5 ولت 1.5 امپر رو در میکنه 42 ولت نیم امپر

یعنی توان 0.75 وات رو میکنه 20 وات   :lol:

مگه میشه؟مگه داریم؟
چطور میشه یعنی؟

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
(آخرین ویرایش در این ارسال: ۳۱-شهریور-۱۳۹۴, ۰۰:۳۶:۴۹، توسط milad15m.)
۳۱-شهریور-۱۳۹۴, ۰۰:۳۵:۴۸
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #18
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
اسمش داد میزند چه کارست دیگه. دیگ دیگه دیگه... Biggrin

نقشه اتصالات را میگذارید.
اون اعداد میلی آمپر و میلی وات است ؟
ورودی میشود 2/25 و خروجی 21
مواظب باش دیودهایت 40 ولتی است.

حالا LED را بیار تو مدار و مقادیر بسنج. با همون یکسوساز.
یعنی یک بار بدون آن و بار دیگر با بار مقادیر را اندازه میگیریم.

(آخرین ویرایش در این ارسال: ۲۹-مهر-۱۳۹۷, ۱۹:۳۳:۱۲، توسط alimogmov.)
۳۱-شهریور-۱۳۹۴, ۰۰:۴۷:۰۲
ارسال‌ها
پاسخ
تشکر شده توسط : milad15m
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #19
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
نقل قول: اون اعداد میلی آمپر و میلی وات است ؟
نه خیر وات و امپر هستند  :lol:

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۳۱-شهریور-۱۳۹۴, ۰۱:۱۷:۵۲
ارسال‌ها
پاسخ
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #20
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند
دورد

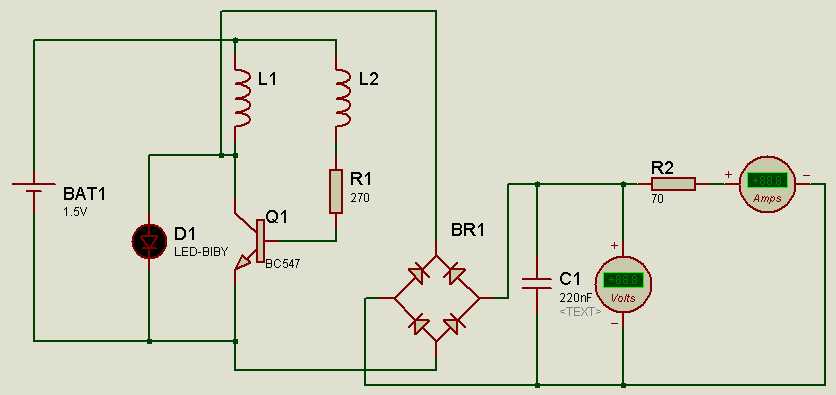

نقل قول: نقشه اتصالات را میگذارید.


[تصویر:  3yrat0koz5ckzhvu1enw.png]


نقل قول: ورودی میشود 2/25 و خروجی 21

بله درسته من اشتباه کردم


نقل قول: حالا LED را بیار تو مدار و مقادیر بسنج. با همون یکسوساز.

یعنی یک بار بدون آن و بار دیگر با بار مقدیر را اندازه میگیریم.

افا ایجا دیگه من نمی دونم چی به چیه   :lol:

منظور از led اونی بود که در شماتیک گذاشتم؟

اگه بله:

با led

ولتاژ بعد از پل 7 ولت و جریان اتصال کوتاه 280 میلی امپر جریان با مقاومت 70 اهم خیلی کم درست نشون نمیده

بدون led

ولتاژ بعد از پل 42 ولت و جریان اتصال کوتاه 450 میلی امپر جریان با مقاومت 70 اهم خیلی کم درست نشون نمیده

اون مقاومت زیاده؟
اصلا چرا اینطور میشه؟
منظور از led اون بود؟

چه دزد با حالیه Biggrin

با تشکر


فایل‌(های) پیوست شده بندانگشتی (ها)


Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۳۱-شهریور-۱۳۹۴, ۰۱:۵۵:۵۵
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #21
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند


ترانزیستور bc547 "نپکید" آخه 100 میلی آمپری است. 1/5 آمپر میشه 15 برابر تحملش.

مقاومت را 270 اهم گذاشتی که همچین جریان بالایی میکشد به یک کیلو تا 10 کیلو اهم تغییر دهید. اگر ارسالهای پیشین را خوب دقت کنیم در موردش نوشته شده است.

4تا دیود چه خبره ساده تر میشود بست پل دیود را بردار یک دیود بذار کاتدش به مثبت خازن و آندش به سر مثبت led. سر دیگر خازن به منفی باتری.

(آخرین ویرایش در این ارسال: ۳۱-شهریور-۱۳۹۴, ۰۲:۳۲:۴۶، توسط alimogmov.)
۳۱-شهریور-۱۳۹۴, ۰۲:۲۴:۳۰
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 450
موضوع‌ها: 33
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 857
( 931 تشکر در 387 ارسال )
ارسال: #22
RE: ژول دزد (Joule Thief) مداری که LED ها را با یک باتری 1/2 ولت روشن میکند


سلام و درود

برق رایگان و مجانی با مدار حلقه ی ژول یا ژول دزد

فیلم در

آپارات

زمان : یک دقیقه و 14 ثانیه
.

۰۶-مهر-۱۳۹۴, ۰۵:۰۱:۴۴
