داغ کردن ترانزیستور
نویسنده پیام
alirezayaghi آفلاین
تازه وارد

ارسال‌ها: 4
موضوع‌ها: 1
تاریخ عضویت: اسفند ۱۳۹۴

تشکرها : 0
( 0 تشکر در 0 ارسال )
ارسال: #1
Question  داغ کردن ترانزیستور
سلام خدمت مهندسین
دوستان من سال سوم الکترونیکم ی سوال دارم

 پشته کش برقی طرح راکتی داریم بیشتر برا تمرین میخوام..خراب شد. الان موقع تست ترانزیستورش خیلی داغ میکنه امکان داره راهنمایی کنید. ممنون. صدای ترانسم در نمیاد ..



یک دونه مقاوت قبل از ترانزیستور هست که حالت ترکیدن داره که از زیر جایگزینش کردم


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۲۲-اسفند-۱۳۹۴, ۱۹:۲۵:۳۸، توسط alirezayaghi.)
۱۸-اسفند-۱۳۹۴, ۱۹:۲۴:۰۸
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 449
موضوع‌ها: 32
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 856
( 929 تشکر در 386 ارسال )
ارسال: #2
Smile  RE: داغ کردن ترانزیستور

درود و سلام

در اين نوع دستگاهها بيشتر مدار از يک ترانسفورماتور فريت و يک یا جند ترانزيستور و یک مدار چند برابر کننده ولتاژ شامل جند ديود و خازن است.

ببينيد کارهاي زير ميتواند ايراد را برطرف کند:

At ابتدا به صورت چشمی مدار را بررسی می کنیم تا از تغییر نکردن حالت قطعات در بدنه شان خاطر جمع شویم.

At اگر مدار خازن شيميايي (الکتروليتي) دارد ببينيم سالم و درست است. با ورم یا نشتی یا اتصال کوتاه خازن خراب می شود.

At خروجی مدار اتصال کوتاه نداشته باشد. ممکن است خرابی مدار چند برابر کننده باعث این کار شود.

At ترانزیستور را از مدار خارج و با مولتیمتر(AVO Meter ) از درستی آن خاطر جمع می شویم.

At ....




همچنین در صورت پایدار بودن مشکل دو یا چند عکس از پشت و روی مدار بگذارید. یا شرح بیشتری دهید.



.

(آخرین ویرایش در این ارسال: ۲۰-اسفند-۱۳۹۴, ۰۸:۳۰:۵۲، توسط alimogmov. دلیل ویرایش: ویرایش )
۱۹-اسفند-۱۳۹۴, ۰۸:۳۵:۳۴
ارسال‌ها
پاسخ
تشکر شده توسط : sharin, omid_phoenix, Ambassador
alirezayaghi آفلاین
تازه وارد

ارسال‌ها: 4
موضوع‌ها: 1
تاریخ عضویت: اسفند ۱۳۹۴

تشکرها : 0
( 0 تشکر در 0 ارسال )
ارسال: #3
RE: داغ کردن ترانزیستور

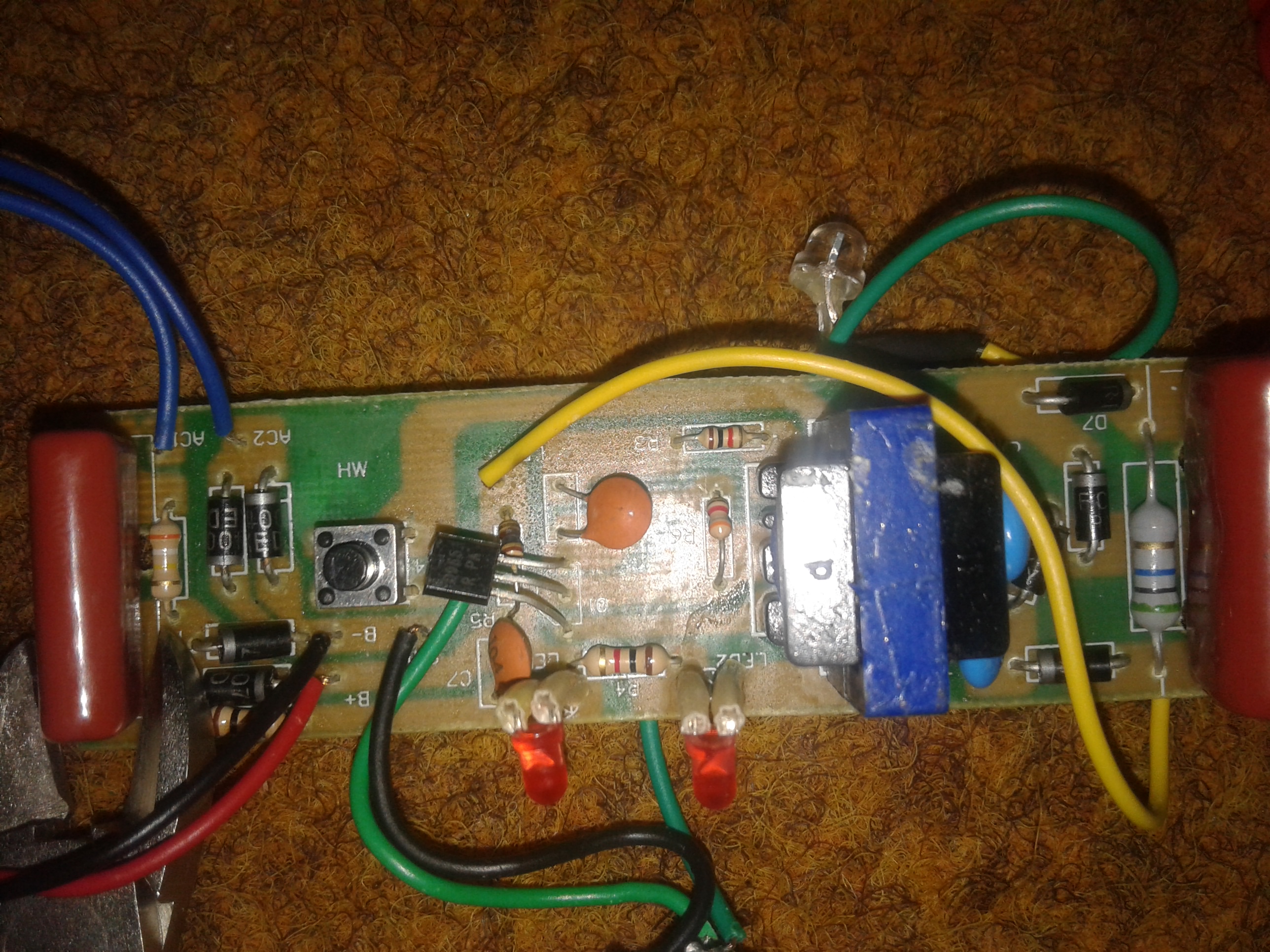

عکسا بروز شد.


منون از کمک شما
۲۲-اسفند-۱۳۹۴, ۱۹:۲۶:۵۷
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 449
موضوع‌ها: 32
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 856
( 929 تشکر در 386 ارسال )
ارسال: #4
RE: داغ کردن ترانزیستور
---

درود

At مقاومت R5 که ايراد دارد حتما تعويض گردد و تمام قطعات متصل به آن بررسي گردد. مقاومت سوخته از مدار خارج گردد ميتوان يک پايه آن را آزاد بگذاريد .

At آيا سيم زرد به R5 متصل است ؟؟

At آيا ديود ها و خازنهاي طرف ولتاژ بالا را بررسي نموده ايد؟

At همچنين يک سر مولتي متر را به سيم پيچ ورودي و سر ديگر را به سيم پيج خروجي يا ولتاژ بالا بزنيد تا از عايق بودن دو سيم پيچ خيالمان راحت گردد.

At يک گزارش از کارهاي انجام شده کار پاسخ گويي را تندتر ميکند.

At اندازه ولتاژ تغذيه را بفرماييد.

At يک دانه عکس هم از پشت مدار باشد عالي ميشود.

At آيا توانايي مهندسي معکوس و کشيدن نقشه مدار را داريد ؟ با نقشه کار توضيح دادن سر راست ميشود.



--

(آخرین ویرایش در این ارسال: ۲۸-فروردین-۱۳۹۵, ۱۲:۲۴:۵۷، توسط alimogmov.)
۲۳-اسفند-۱۳۹۴, ۰۸:۳۹:۳۷
ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, 1نفر, Ambassador
1نفر آفلاین
مدیر بخش الکترونیک
*****

ارسال‌ها: 211
موضوع‌ها: 3
تاریخ عضویت: آبان ۱۳۹۴

تشکرها : 1709
( 478 تشکر در 191 ارسال )
ارسال: #5
RE: داغ کردن ترانزیستور
سلام
خسته نباشید

آقا علی  ممنون از توضیحات خوبتون بااجازتون یه مقدار توضیح اضافه کنم
مقاومت R5 و  سیم زرد در مسیر اون   LED کلاهی  هستن
بنظر میاد که پایه های ترانزیستور به اون مقاومت چسبیده باشن که اگه اینطور باشه میتونه عامل سوختن باشه


ORG 00H
:LOOP
MOV Life,#♥H
JMP LOOP
END

۲۴-اسفند-۱۳۹۴, ۰۲:۳۲:۵۶
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
alirezayaghi آفلاین
تازه وارد

ارسال‌ها: 4
موضوع‌ها: 1
تاریخ عضویت: اسفند ۱۳۹۴

تشکرها : 0
( 0 تشکر در 0 ارسال )
ارسال: #6
RE: داغ کردن ترانزیستور
(۱۹-اسفند-۱۳۹۴, ۰۸:۳۵:۳۴)alimogmov نوشته است:
درود و سلام

در اين نوع دستگاهها بيشتر مدار از يک ترانسفورماتور فريت و يک یا جند ترانزيستور و یک مدار چند برابر کننده ولتاژ شامل جند ديود و خازن است.

ببينيد کارهاي زير ميتواند ايراد را برطرف کند:

At ابتدا به صورت چشمی مدار را بررسی می کنیم تا از تغییر نکردن حالت قطعات در بدنه شان خاطر جمع شویم.

At اگر مدار خازن شيميايي (الکتروليتي) دارد ببينيم سالم و درست است. با ورم یا نشتی یا اتصال کوتاه خازن خراب می شود.

At خروجی مدار اتصال کوتاه نداشته باشد. ممکن است خرابی مدار چند برابر کننده باعث این کار شود.

At ترانزیستور را از مدار خارج و با مولتیمتر(AVO Meter ) از درستی آن خاطر جمع می شویم.

At ....




همچنین در صورت پایدار بودن مشکل دو یا چند عکس از پشت و روی مدار بگذارید. یا شرح بیشتری دهید.



.


خسته نباشید
منون از توضیحات.
مقاوت ار پنج کلا ب مدار دوبرابر کننده وصل نیست.اون ادسیم زرد و مقاومت مال چراغ قوه دسگاس.
 نقشه شماتیک مدار و عکس از پشت مدار هم در اسرع وقت میزارم.
منون.

گر امکان پاسخ گویی سریعتر است لطفا به تلگرام بنده مراجعه کنید

Telegram.me/alirezame
۲۵-اسفند-۱۳۹۴, ۱۴:۰۷:۲۰
ارسال‌ها
پاسخ
alirezayaghi آفلاین
تازه وارد

ارسال‌ها: 4
موضوع‌ها: 1
تاریخ عضویت: اسفند ۱۳۹۴

تشکرها : 0
( 0 تشکر در 0 ارسال )
ارسال: #7
RE: داغ کردن ترانزیستور
(۲۴-اسفند-۱۳۹۴, ۰۲:۳۲:۵۶)1نفر نوشته است: سلام
خسته نباشید

آقا علی  ممنون از توضیحات خوبتون بااجازتون یه مقدار توضیح اضافه کنم
مقاومت R5 و  سیم زرد در مسیر اون   LED کلاهی  هستن
بنظر میاد که پایه های ترانزیستور به اون مقاومت چسبیده باشن که اگه اینطور باشه میتونه عامل سوختن باشه

سلام و ممنون از راهنماییتون.

من خودم پایه های ترانزیستورو خم کردم که شمارش بیفته
۲۵-اسفند-۱۳۹۴, ۱۴:۱۲:۰۵
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 449
موضوع‌ها: 32
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 856
( 929 تشکر در 386 ارسال )
ارسال: #8
RE: داغ کردن ترانزیستور
.
درود

آقای alireza yaghi نقشه مهندسی معکوس ...-Shy نشد ؟

سپاس

۲۸-فروردین-۱۳۹۵, ۱۲:۳۰:۰۶
