مدار حس کننده over current ؟
نویسنده پیام
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #1
مدار حس کننده over current ؟
سلام  و وقت بخیر خدمت همه خصوصا جناب مهندس 1nafar ، و مدیر محترم سایت تاپیک هایی که من میذارم شاید خیلی ابتدایی باشن اما بسیار کاربردی هستن و نکات خوبی داخلشون هست و سوال بسیاری از بچه هایی است که در زمینه الکترونیک کار میکنن.و همینجا از پاسخگویی خوب همه شما تشکر میکنم اما سوال این تاپیک :
با توجه به شکل زیر بین مسیر مصرف کننده و باتری میخوام یک مدار (ترجیحا آنالوگ) قرار بگیره تا اگر جریانی که مصرف کننده از بار میکشه مثلا بیشتر از 200 میلی آمپر شد کلید k باز بشه مسیر قطع بشود و نذاره مصرف کننده این جریان یعنی جریان 200 آمپر رو بکشه . دوستان چی پیشنهاد میدن ؟
[تصویر:  scan0006.jpg]
۰۶-تير-۱۳۹۹, ۱۲:۱۵:۱۰
ارسال‌ها
پاسخ
تشکر شده توسط : hadikh73
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,471
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4549 تشکر در 1462 ارسال )
ارسال: #2
RE: مدار حس کننده over current ؟
سلام.
جریان رو با یک مقاومت شنت اندازه بگیر، بعد یک اپ امپ بزار که ولتاژی که از مقاومت شنت اندازه میگری از یه حدی اگه بیشتر شدريا، خروجی اپ امپ تغییر کنه، که این خروجی رو با یه مدار راه انداز مناسب به یک رله وصل کن و اینطوری جریان قطع میشه.
۰۶-تير-۱۳۹۹, ۱۲:۳۳:۵۴
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : mega16, 1نفر, hadikh73
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #3
RE: مدار حس کننده over current ؟
(۰۶-تير-۱۳۹۹, ۱۲:۳۳:۵۴)aka.ReZa نوشته است: سلام.
جریان رو با یک مقاومت شنت اندازه بگیر، بعد یک اپ امپ بزار که ولتاژی که از مقاومت شنت اندازه میگری از یه حدی اگه بیشتر شدريا، خروجی اپ امپ تغییر کنه، که این خروجی رو با یه مدار راه انداز مناسب به یک رله وصل کن و اینطوری جریان قطع میشه.

بله اتفاقا این به ذهنم رسید که از یک آپ امپ به عنوان comprator و مقاومت شنت استفاده کنم اما نمیدونم مقاومت شنت رو چطور در مسیر بذارم
۰۶-تير-۱۳۹۹, ۱۲:۴۵:۵۳
ارسال‌ها
پاسخ
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #4
RE: مدار حس کننده over current ؟
(۰۶-تير-۱۳۹۹, ۱۲:۴۵:۵۳)mega16 نوشته است:
(۰۶-تير-۱۳۹۹, ۱۲:۳۳:۵۴)aka.ReZa نوشته است: سلام.
جریان رو با یک مقاومت شنت اندازه بگیر، بعد یک اپ امپ بزار که ولتاژی که از مقاومت شنت اندازه میگری از یه حدی اگه بیشتر شدريا، خروجی اپ امپ تغییر کنه، که این خروجی رو با یه مدار راه انداز مناسب به یک رله وصل کن و اینطوری جریان قطع میشه.

بله اتفاقا این به ذهنم رسید که از یک آپ امپ به عنوان comprator و مقاومت شنت استفاده کنم اما نمیدونم مقاومت شنت رو چطور در مسیر بذارم

اینطوری درسته ؟!
[تصویر:  scan00036.jpg]
۰۶-تير-۱۳۹۹, ۲۲:۱۰:۱۷
ارسال‌ها
پاسخ
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,471
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4549 تشکر در 1462 ارسال )
ارسال: #5
RE: مدار حس کننده over current ؟
آره اینطوری میشه آما مقاومت شنت رو سری ببند.
آپ امپ هم تغذیه منفی نمیخواد زمینش کن، و خودم به شخصه برای رله از اپتوکوپلر استفاده میکنم.
۰۷-تير-۱۳۹۹, ۰۸:۲۰:۲۸
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : 1نفر, hadikh73
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #6
RE: مدار حس کننده over current ؟
(۰۷-تير-۱۳۹۹, ۰۸:۲۰:۲۸)aka.ReZa نوشته است: آره اینطوری میشه آما مقاومت شنت رو سری ببند.
آپ امپ هم تغذیه منفی نمیخواد زمینش کن، و خودم به شخصه برای رله از اپتوکوپلر استفاده میکنم.

 مقاومت اینطوری درسته ؟!
[تصویر:  scan000888.jpg]
۰۷-تير-۱۳۹۹, ۱۷:۵۶:۴۷
ارسال‌ها
پاسخ
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,471
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4549 تشکر در 1462 ارسال )
ارسال: #7
RE: مدار حس کننده over current ؟
نه دیگه، اشتباس.
دو سر مقاومت شنت رو به صورت دیفرانسیلی تقویت کن بعد خروجی رو بده به یه مقایسه کننده.
۰۸-تير-۱۳۹۹, ۱۴:۰۸:۵۳
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : 1نفر, hadikh73
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #8
RE: مدار حس کننده over current ؟
(۰۸-تير-۱۳۹۹, ۱۴:۰۸:۵۳)aka.ReZa نوشته است: نه دیگه، اشتباس.
دو سر مقاومت شنت رو به صورت دیفرانسیلی تقویت کن بعد خروجی رو بده به یه مقایسه کننده.

میشه شکلش رو بکشید ؟ ممنون
۰۸-تير-۱۳۹۹, ۱۹:۰۳:۱۹
ارسال‌ها
پاسخ
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,471
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4549 تشکر در 1462 ارسال )
ارسال: #9
RE: مدار حس کننده over current ؟

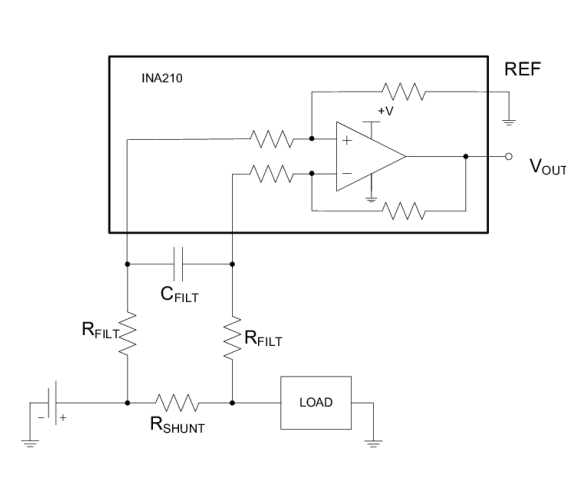

این شماتیک کاملش


فایل‌(های) پیوست شده بندانگشتی (ها)

۰۸-تير-۱۳۹۹, ۲۱:۱۳:۰۴
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : 1نفر, mega16, hadikh73
mega16 آفلاین
كاربر تک ستاره
*

ارسال‌ها: 53
موضوع‌ها: 19
تاریخ عضویت: بهمن ۱۳۸۹

تشکرها : 17
( 5 تشکر در 4 ارسال )
ارسال: #10
RE: مدار حس کننده over current ؟
(۰۸-تير-۱۳۹۹, ۲۱:۱۳:۰۴)aka.ReZa نوشته است: این شماتیک کاملش

الان باید خروجی Vout رو مجدد بدم مقایسه کننده ؟ درسته ؟   حالا یه سوال میشه از آپ امپ lm358 استفاده کنم از آپ امپ اولی برای تقویت کننده دیفرانسیلی و از آپ امپ دوم به عنوان مقایسه کننده استفاده کنم ؟ دو تا آپ امپ روی هم تاثیری ندارند ؟ از لحاظ نویز و .... ؟ در دیتاشیت اون چیزی در این مورد نگفته بود.
۰۹-تير-۱۳۹۹, ۱۰:۱۱:۰۴
ارسال‌ها
پاسخ
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,471
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4549 تشکر در 1462 ارسال )
ارسال: #11
RE: مدار حس کننده over current ؟
بله میشه اما خودم رشتهم قدرت هست و تخصصی تو این زمنیه ندارم که با این جزئیات بخوام راهنماییت کنم و تاحالا هرچی با اپ امپ کار کردم نتیجه درست نگرفتم ازش! نمیدونم چرا جواب نمیده و هیچ کسیم کمک نمیکنه.
۰۹-تير-۱۳۹۹, ۲۲:۵۵:۴۰
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : hadikh73, mega16
