آموزش کار با اسیلوسکوپ
سلام

تو این تایپیک قراره درباره اسیلوسکوپ مطالب آموزشی یاد بگیریم ودرباره سوالاتمون دراین باره از همدیگه کمک بگیریم ..

Oscilloscope یعنی نوسان نما و برای دیدن شكل موج های مختلف با قابلیت نمایش و اندازه گیری دامنه موج و زمان تكرار موج البته میشه ولتاژهای DC رو هم باهاش اندازه گرفت. امروزه با اسكوپ های دیجیتالی ( و رنگی ) میشه بطور اتوماتیك مقدار ولتاژ و زمان ( یك پریود ) رو با درج مقادیر بصورت عددی مشاهده نمود و شكل موجهایی با فركانس های خیلی كم رو روی صفحه اسكوپ مشاهده كرده و پرینت گرفته یا مستقیما به مونیتور كامپیوتر جهت بزرگنمایی وصل كرد.

اسیلوسکوپ دو نوع آنالوگ ودیجیتال داره وهر کدومشون میتونن تک کاناله و دو کاناله و ... باشند.

اسیلوسکوپ آنالوگ:

[تصویر: 797393_gos-653g.jpg]

اسیلوسکوپ دیجیتال:

[تصویر: analog-digital-oscilloscope-310179.jpg]

سری دیجیتال یه سری پیشرفته هم دارن که تقریبا اندازه مولتی مترهای دستی هستش ومیشه همراه خود به هر طرفی بردش:

[تصویر: handheld_oscilloscopes.jpg]


من درابتدا دو مقاله آموزشی در باره اسیلوسکوپ قرار میدم:


.rar  اسيلوسکوپ.rar (اندازه: 694.2 KB / تعداد دفعات دانلود: 2598)


.rar  oscop.rar (اندازه: 224.9 KB / تعداد دفعات دانلود: 2108)

[تصویر: e11af9123fee7d191.jpg]

حسین جان ...

دشمنت کُشت ولی نور تو خاموش نگشت .. آری آن جلوه که فانی نشود نور خداست

نه بقا کرد ستمگر نه به جا ماند ستم .. ظالم از دست شد و خیمه مظلوم به پاست
۱۷-مرداد-۱۳۸۹ ۱۲:۵۷:۱۶
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : t3r!p3000, salehjg, reza555, lord_viper, seyvi, tahmtan.amir, sungirl69, علي برقي, fabienmartin, tansu, helma, behzady, h.unique, footty
t3r!p3000 آفلاین

*****

ارسال ها: 5,208
تاریخ عضویت: ارديبهشت ۱۳۸۵

تشکرها : 34444
( 17150 تشکر در 5269 ارسال )
ارسال: #2
RE: آموزش کار با اسیلوسکوپ


تو تایپیک زیر هم می تونین ساخت اسیلوسکوپ با میکرو رو ببینین :

http://www.iranled.com/forum/showthread....7#pid93067



و این سایت انگلیسی هم اطلاعات خوبی داده :

http://www.doctronics.co.uk/scope.htm



و یه نرم افزار ساده که کامیپوترتون رو به یه اسیلوسکوپ ساده تبدیل می کنه !

http://www.iranled.com/node/17



و یه مقاله دیگه واسه آموزش کار با اسکوپ :

.rar  OSILOSCOP.rar (اندازه: 281.23 KB / تعداد دفعات دانلود: 1368)



و چگونه کامیپوتر خودمون رو تبدیل به اسکوپ کنیم !!!

.rar  Osc with pc.rar (اندازه: 301.95 KB / تعداد دفعات دانلود: 937)


فقط منبع مقالات رو نمی دونم !!!
(آخرین ویرایش در این ارسال: ۱۷-مرداد-۱۳۸۹ ۱۳:۳۷:۲۰، توسط t3r!p3000.)
۱۷-مرداد-۱۳۸۹ ۱۳:۱۷:۵۷
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول, Mr.pRoGraMmer, salehjg, reza555, sungirl69, helma, behzady
reza555 غایب
مدیر بازنشسته
*****

ارسال ها: 1,085
تاریخ عضویت: شهريور ۱۳۸۸

تشکرها : 3778
( 3211 تشکر در 1341 ارسال )
ارسال: #3
RE: آموزش کار با اسیلوسکوپ
سلام دوستان
بعضی موقع ها شده میخواین تفاضل دو تا سیگنال رو به دست بیارین
البته فرض کنین شکل موجش مهمه و میخواین با اسکوپ ببینین
روش های خودتونو بگین
من از این روش استفاده میکنم
سیگنال کانال 2 رو وارونه میکنم
(توی تنظیمات کانال 2 CH2INV رو بزنین)
و بعد دو تا سیگنالو با هم جمع میکنم
سلکتور MODE رو روی حالت ADD میذارم
مفهوم تفریق همینه
حالا شما نظراتون بگین

زندگی مدیریت فرصت هاست.
۳-مهر-۱۳۸۹ ۲۲:۰۲:۳۰
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول, sheitunak, salehjg, behzady
رسول آفلاین
مدیر ارشد ایرانویج
*******

ارسال ها: 2,279
تاریخ عضویت: دي ۱۳۸۸

تشکرها : 12720
( 16818 تشکر در 5007 ارسال )
ارسال: #4
RE: آموزش کار با اسیلوسکوپ
یاشاسین

رضا جون من می خواستم که فرکانس 1 هرتز رو که از فانکشن گرفتم بدم به اسکوپ و شکل موجشو مشاهده کنم ...

اما از اونجایی که فرکانسم خیلی کمه موجش زیاد واضح دیده نمیشه ...

یعنی صفر و یک شدن موج خیلی طویله و طول میکشه و روی صفحه اسکوپ نمیشه فرکانسشو از روی خانه هاش حساب کنم!!

چی کارش کنم؟؟

--------------------------------------------------------------------------------
وقتی از اخلاق یک فرد سر در نمی آوری به دوستانش نگاه کن (مثل ژاپنی)

[تصویر: e11af9123fee7d191.jpg]

حسین جان ...

دشمنت کُشت ولی نور تو خاموش نگشت .. آری آن جلوه که فانی نشود نور خداست

نه بقا کرد ستمگر نه به جا ماند ستم .. ظالم از دست شد و خیمه مظلوم به پاست
۶-تير-۱۳۹۰ ۲۳:۰۳:۱۹
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
reza555 غایب
مدیر بازنشسته
*****

ارسال ها: 1,085
تاریخ عضویت: شهريور ۱۳۸۸

تشکرها : 3778
( 3211 تشکر در 1341 ارسال )
ارسال: #5
RE: آموزش کار با اسیلوسکوپ
چرا؟ مشکلی نداره
تایم دیویژن تا 5 ثاثنیه رو داره یعنی تا 0.2 هرتز دقیق اندازه گیری میشه
شما کلید ALT/CHOP رو در حالت CHOP قرار بدین ببینین خوب نمیشه؟

زندگی مدیریت فرصت هاست.
۶-تير-۱۳۹۰ ۲۳:۰۷:۰۲
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول, h0x00i
رسول آفلاین
مدیر ارشد ایرانویج
*******

ارسال ها: 2,279
تاریخ عضویت: دي ۱۳۸۸

تشکرها : 12720
( 16818 تشکر در 5007 ارسال )
ارسال: #6
RE: آموزش کار با اسیلوسکوپ

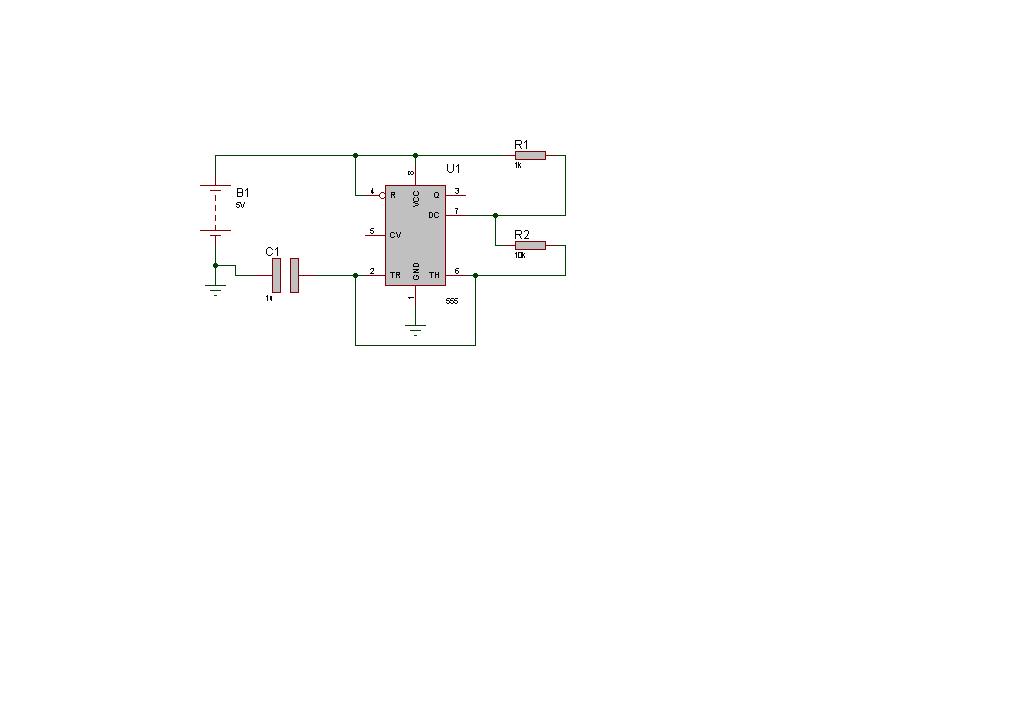

رضا جون اگه زحمتی نیست مدار زیر رو روی برد بورد ببند و با اسیلوسکوپ تستش کن و اگه شکل موج ثابتشو درست تنظیم کردی (طوری که برای اندازه گیری فرکانسش ثابت بمونه) عکسشو برام بذار ...



فقط اون خازن رو الکترولیت بذار , همون 1 میکرو فاراد ...


من نتونستم با اسیلوسکوپ ثابتش کنم , فرکانسش خیلی کمه و فقط در حالت نقطه ای می توان شکل موجشو روی اسیلوسکوپ تشخیص داد!!

ممنون

--------------------------------------------------
بی آزاری بهترین دین است (مثل سانسکریتی)

[تصویر: e11af9123fee7d191.jpg]

حسین جان ...

دشمنت کُشت ولی نور تو خاموش نگشت .. آری آن جلوه که فانی نشود نور خداست

نه بقا کرد ستمگر نه به جا ماند ستم .. ظالم از دست شد و خیمه مظلوم به پاست
(آخرین ویرایش در این ارسال: ۸-تير-۱۳۹۰ ۱۰:۲۸:۳۱، توسط رسول.)
۸-تير-۱۳۹۰ ۱۰:۲۴:۰۰
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
reza555 غایب
مدیر بازنشسته
*****

ارسال ها: 1,085
تاریخ عضویت: شهريور ۱۳۸۸

تشکرها : 3778
( 3211 تشکر در 1341 ارسال )
ارسال: #7
RE: آموزش کار با اسیلوسکوپ
سلام رسول جون
شرمنده امروز پستتو دیدم


زندگی مدیریت فرصت هاست.
۹-تير-۱۳۹۰ ۱۵:۲۴:۱۳
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول
رسول آفلاین
مدیر ارشد ایرانویج
*******

ارسال ها: 2,279
تاریخ عضویت: دي ۱۳۸۸

تشکرها : 12720
( 16818 تشکر در 5007 ارسال )
ارسال: #8
RE: آموزش کار با اسیلوسکوپ
یاشا رضا جونم

می گم این مال همون مداریه که من گذاشتم؟؟

فرکانسش چقدر شد؟؟

آخه شکل موج مدار من اصلا مثل شکل موج شما نمیشه!!

-----------------------------------------------------------------
کار , ریشه های تلخ و میوه شیرین دارد (ضرب المثل آلمانی)

[تصویر: e11af9123fee7d191.jpg]

حسین جان ...

دشمنت کُشت ولی نور تو خاموش نگشت .. آری آن جلوه که فانی نشود نور خداست

نه بقا کرد ستمگر نه به جا ماند ستم .. ظالم از دست شد و خیمه مظلوم به پاست
(آخرین ویرایش در این ارسال: ۱۰-تير-۱۳۹۰ ۱۰:۴۷:۴۵، توسط رسول.)
۱۰-تير-۱۳۹۰ ۱۰:۴۷:۲۸
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
reza555 غایب
مدیر بازنشسته
*****

ارسال ها: 1,085
تاریخ عضویت: شهريور ۱۳۸۸

تشکرها : 3778
( 3211 تشکر در 1341 ارسال )
ارسال: #9
RE: آموزش کار با اسیلوسکوپ
سلام رسول جون
آره همونه ، فقط با یه خازن 10 نانو پایه 5 رو زمین کردم
فرکانسش حدود 56.8 هرتزه

زندگی مدیریت فرصت هاست.
۱۰-تير-۱۳۹۰ ۱۶:۳۶:۳۸
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول
رسول آفلاین
مدیر ارشد ایرانویج
*******

ارسال ها: 2,279
تاریخ عضویت: دي ۱۳۸۸

تشکرها : 12720
( 16818 تشکر در 5007 ارسال )
ارسال: #10
RE: آموزش کار با اسیلوسکوپ
رضا جون اشکالم یه جای دیگه ای بود ...

شرمنده اگه ممکنه همون مدار رو بجای مقاومت 10 کیلو بین پایه 6 و 7 یه مقاومت 470 کیلو بذار و امتحان کن و برام بگو

-------------------------------------------
تمام ترس ها از نادانی نشاءت می گیرد

[تصویر: e11af9123fee7d191.jpg]

حسین جان ...

دشمنت کُشت ولی نور تو خاموش نگشت .. آری آن جلوه که فانی نشود نور خداست

نه بقا کرد ستمگر نه به جا ماند ستم .. ظالم از دست شد و خیمه مظلوم به پاست
۱۰-تير-۱۳۹۰ ۱۹:۲۹:۳۷
مشاهده وب سایت کاربر یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
reza555 غایب
مدیر بازنشسته
*****

ارسال ها: 1,085
تاریخ عضویت: شهريور ۱۳۸۸

تشکرها : 3778
( 3211 تشکر در 1341 ارسال )
ارسال: #11
RE: آموزش کار با اسیلوسکوپ
شرمنده رسول جون 470 کیلو نداشتم 2 تا 1 مگ موازی کردم از شانس شما دقیق شد 500 کیلو (فکر کردم کمتر میشه)Biggrin
با 500 کیلو حدود 8.4 هرتز بود
چون الان شبه چراغهارو خاموش کردم ، چون حالت نقطه ای می شد روی اسکوپ ، اثر اشعه روی صفحه باقی میمونه و دیرتر خاموش میشه ، تقریبا میشد سریع خونه هارو خوند و اندازه گرفت

زندگی مدیریت فرصت هاست.
۱۰-تير-۱۳۹۰ ۲۳:۱۵:۵۰
یافتن تمامی ارسال های این کاربر
نقل قول این ارسال در یک پاسخ
تشکر شده توسط : رسول
