سول در مورد فیوز بیت ATtiny 2313
نویسنده پیام
apcog آفلاین
در حال پیشرفت
***

ارسال‌ها: 315
موضوع‌ها: 40
تاریخ عضویت: شهریور ۱۳۹۰

تشکرها : 61
( 280 تشکر در 167 ارسال )
ارسال: #12
RE: سول در مورد فیوز بیت ATtiny 2313
فکر کنم درست نفهمیدم.
طراح مدار چی منبع کلاکی رو در نظر گرفته؟ چه فرکانسی؟
تو چی میخوای بزاری؟ چه فرکانسی؟
مشکل کجاست؟
اگه منم در جریان بزارید شاید بتونم کمکتون کنم.
موفق باشی
کد:
#asm
.MOV Recycle_Bin,Life;
#end asm
به همین راحتی زندگی از این رو به آن رو میشود!
WinkWink
۳۱-مرداد-۱۳۹۱, ۱۶:۴۵:۲۰
ارسال‌ها
پاسخ
heydari347 آفلاین
تازه وارد

ارسال‌ها: 11
موضوع‌ها: 1
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 15
( 0 تشکر در 0 ارسال )
ارسال: #13
RE: سول در مورد فیوز بیت ATtiny 2313
(۳۱-مرداد-۱۳۹۱, ۱۶:۲۴:۳۲)abbasalifix نوشته است: مدار رو ولتاژ گیری کنید
فیوز بیت هارو که تنظیم کردین و داخل میکرو write کردین دیگه درسته
الان باید دنبال عیب های دیگه بگردین

ممنون از حسن توجه شما..
سوالم اینه که فیوزبیت را طبق کدوم جدول تنظیم کنم؟؟؟
طبق جدولی که شما لطف کردید.همه چهار تا بیت باید یک باشه.ولی طبق جدول همراه نقشه مدار.یه چیز دیگس...
(۳۱-مرداد-۱۳۹۱, ۱۶:۴۵:۲۰)apcog نوشته است: فکر کنم درست نفهمیدم.
طراح مدار چی منبع کلاکی رو در نظر گرفته؟ چه فرکانسی؟
تو چی میخوای بزاری؟ چه فرکانسی؟
مشکل کجاست؟
اگه منم در جریان بزارید شاید بتونم کمکتون کنم.
موفق باشی

سلام دوست عزیز..
طراح کریستال 10 مگاهرتز گذاشته.منم همون رو گذاشتم.ولی مدار کار نمیکنه.
با فیوزبیتهایی که طراح گذاشتهمشکل دارم..
ممنون میشم راهنمایی کنی
(آخرین ویرایش در این ارسال: ۳۱-مرداد-۱۳۹۱, ۲۱:۰۳:۳۲، توسط heydari347.)
۳۱-مرداد-۱۳۹۱, ۲۰:۴۸:۱۸
ارسال‌ها
پاسخ
vigraz آفلاین
عضو افتخاری
****

ارسال‌ها: 164
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 341
( 336 تشکر در 151 ارسال )
ارسال: #14
RE: سول در مورد فیوز بیت ATtiny 2313
(۲۳-فروردین-۱۳۹۱, ۰۰:۵۵:۱۷)علیدلی نوشته است: سلام من یه مدار از اینترنت گرفتم که از ATtiny 2313استفاده کرده .سازنده مدار برا مدارش کریستال خارجی تعریف نکرده وتو برنامش کریستال رو 1MHZتعریف کرده .حالا من باید برای استفاده از کریستال داخلی و.... فیوز بیتی تنظیم کنم؟؟؟؟؟؟ .اخه مدار مشکل داره و مطمئن هستم که از میکرو هست .میکرو رو چند بار پروگرام کردم حتی ای سی هم عوض کردم .برنامه هم مشکلی نداره .یکی از دوستان گفت باید فیوز بیت تنظیم کنی .حالا ممنون میشم دوستان راهنمایی کننWhistle
1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید


فایل‌(های) پیوست شده
.zip   seven segment.zip (اندازه: 811 bytes / تعداد دفعات دریافت: 107)
۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷
ارسال‌ها
پاسخ
تشکر شده توسط : heydari347, abbasalifix
heydari347 آفلاین
تازه وارد

ارسال‌ها: 11
موضوع‌ها: 1
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 15
( 0 تشکر در 0 ارسال )
ارسال: #15
RE: سول در مورد فیوز بیت ATtiny 2313
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است:
(۲۳-فروردین-۱۳۹۱, ۰۰:۵۵:۱۷)علیدلی نوشته است: سلام من یه مدار از اینترنت گرفتم که از ATtiny 2313استفاده کرده .سازنده مدار برا مدارش کریستال خارجی تعریف نکرده وتو برنامش کریستال رو 1MHZتعریف کرده .حالا من باید برای استفاده از کریستال داخلی و.... فیوز بیتی تنظیم کنم؟؟؟؟؟؟ .اخه مدار مشکل داره و مطمئن هستم که از میکرو هست .میکرو رو چند بار پروگرام کردم حتی ای سی هم عوض کردم .برنامه هم مشکلی نداره .یکی از دوستان گفت باید فیوز بیت تنظیم کنی .حالا ممنون میشم دوستان راهنمایی کننWhistle
1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید

سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷
ارسال‌ها
پاسخ
vigraz آفلاین
عضو افتخاری
****

ارسال‌ها: 164
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 341
( 336 تشکر در 151 ارسال )
ارسال: #16
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است:
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است:
(۲۳-فروردین-۱۳۹۱, ۰۰:۵۵:۱۷)علیدلی نوشته است: سلام من یه مدار از اینترنت گرفتم که از ATtiny 2313استفاده کرده .سازنده مدار برا مدارش کریستال خارجی تعریف نکرده وتو برنامش کریستال رو 1MHZتعریف کرده .حالا من باید برای استفاده از کریستال داخلی و.... فیوز بیتی تنظیم کنم؟؟؟؟؟؟ .اخه مدار مشکل داره و مطمئن هستم که از میکرو هست .میکرو رو چند بار پروگرام کردم حتی ای سی هم عوض کردم .برنامه هم مشکلی نداره .یکی از دوستان گفت باید فیوز بیت تنظیم کنی .حالا ممنون میشم دوستان راهنمایی کننWhistle
1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید

سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲
ارسال‌ها
پاسخ
تشکر شده توسط : heydari347
heydari347 آفلاین
تازه وارد

ارسال‌ها: 11
موضوع‌ها: 1
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 15
( 0 تشکر در 0 ارسال )
ارسال: #17
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است:
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است:
(۲۳-فروردین-۱۳۹۱, ۰۰:۵۵:۱۷)علیدلی نوشته است: سلام من یه مدار از اینترنت گرفتم که از ATtiny 2313استفاده کرده .سازنده مدار برا مدارش کریستال خارجی تعریف نکرده وتو برنامش کریستال رو 1MHZتعریف کرده .حالا من باید برای استفاده از کریستال داخلی و.... فیوز بیتی تنظیم کنم؟؟؟؟؟؟ .اخه مدار مشکل داره و مطمئن هستم که از میکرو هست .میکرو رو چند بار پروگرام کردم حتی ای سی هم عوض کردم .برنامه هم مشکلی نداره .یکی از دوستان گفت باید فیوز بیت تنظیم کنی .حالا ممنون میشم دوستان راهنمایی کننWhistle
1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید

سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..

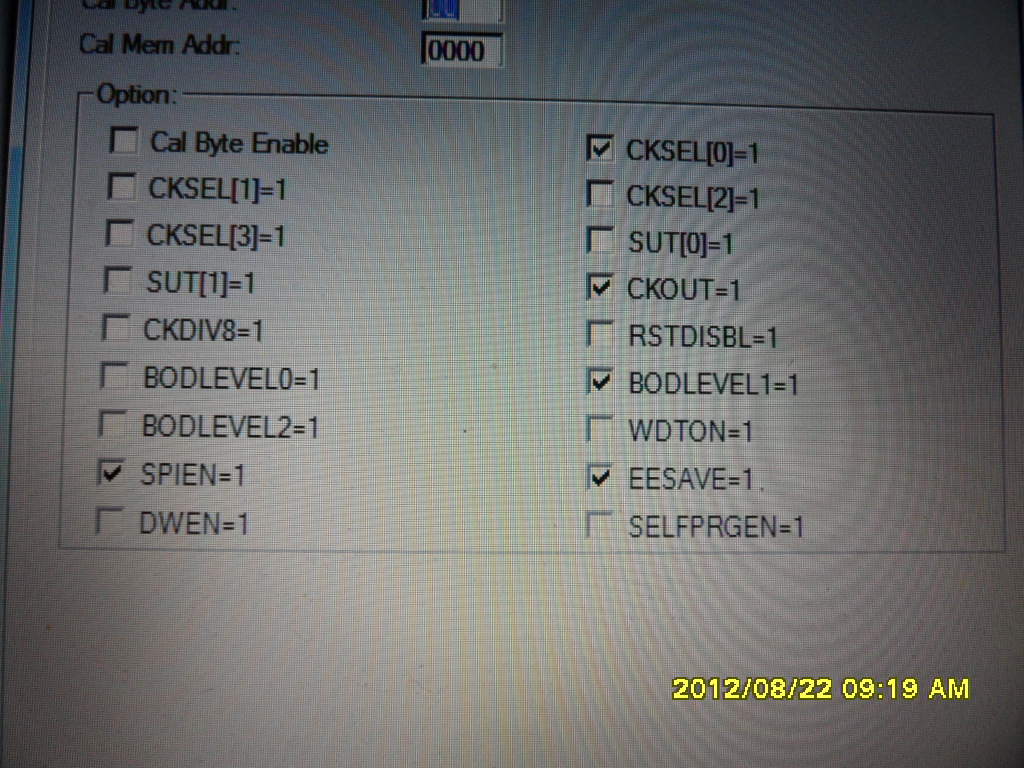

این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...


فایل‌(های) پیوست شده بندانگشتی (ها)

۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱
ارسال‌ها
پاسخ
apcog آفلاین
در حال پیشرفت
***

ارسال‌ها: 315
موضوع‌ها: 40
تاریخ عضویت: شهریور ۱۳۹۰

تشکرها : 61
( 280 تشکر در 167 ارسال )
ارسال: #18
RE: سول در مورد فیوز بیت ATtiny 2313
برنامه کامپایل شده رو داری؟ سورس رو نداری؟اگه اینجوریه که نمیتونی به جای کریستال 10 مگاهرتز نوستانساز داخلی 1 مگا استفاده کنی که عزیز من! در این صورت علاوه بر فیوزبیت ها باید توی سورس برنامه هم دست ببری.
بهتره فیوز ها رو همون طبق کریستال خارجی تنظیم کنی.
از سالم بودن بقیه قطعات مطمئنی؟ مدار رو توی پروتئوس شبیه سازی کردی؟ اینجوری معلوم میشه کد مشکل داره یا نه.
کد:
#asm
.MOV Recycle_Bin,Life;
#end asm
به همین راحتی زندگی از این رو به آن رو میشود!
WinkWink
۰۱-شهریور-۱۳۹۱, ۱۰:۰۹:۳۹
ارسال‌ها
پاسخ
vigraz آفلاین
عضو افتخاری
****

ارسال‌ها: 164
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 341
( 336 تشکر در 151 ارسال )
ارسال: #19
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است:
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است:
(۲۳-فروردین-۱۳۹۱, ۰۰:۵۵:۱۷)علیدلی نوشته است: سلام من یه مدار از اینترنت گرفتم که از ATtiny 2313استفاده کرده .سازنده مدار برا مدارش کریستال خارجی تعریف نکرده وتو برنامش کریستال رو 1MHZتعریف کرده .حالا من باید برای استفاده از کریستال داخلی و.... فیوز بیتی تنظیم کنم؟؟؟؟؟؟ .اخه مدار مشکل داره و مطمئن هستم که از میکرو هست .میکرو رو چند بار پروگرام کردم حتی ای سی هم عوض کردم .برنامه هم مشکلی نداره .یکی از دوستان گفت باید فیوز بیت تنظیم کنی .حالا ممنون میشم دوستان راهنمایی کننWhistle
1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید

سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید
۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰
ارسال‌ها
پاسخ
تشکر شده توسط : heydari347
heydari347 آفلاین
تازه وارد

ارسال‌ها: 11
موضوع‌ها: 1
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 15
( 0 تشکر در 0 ارسال )
ارسال: #20
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است:
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است: 1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید
دوست عزیز ببخشید بازم مزاحمتون میشم.همه بیتهای مربوط به فیوزبیتهای مدار LC METER درسته؟؟؟
همون فایلی که تو پیوست واستون گذاشتم رو عرض میکنم..
سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است:
(۳۱-مرداد-۱۳۹۱, ۲۱:۱۱:۱۷)vigraz نوشته است: 1-اول این خطای بزرگ را درست کن- دو خازن 22pf به دوبایه کریستال وصل کن سرهای دیگرخازنهارابه منفی مدار وصل کن
2-اگر مدار کارنکرد ای سی74132رااز مدار خارج کن --فیوزبیتهارابرای داخلی--1mhzمیزان کن (فایل داخل بیوست)-فایل هگزی را که فرستاده ام به میکرومنتقل کن(داخل بیوست)-(کلیدداخل مدار را باز بگذارید)-به این ترتیب دیجیتها باید
با زمان یک ثانیه روشن شوند-اگر مدار بازهم کارنکرد یا میکرو مشکل دارد ویا انتقال فایل..موفق باشید

سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید

سلام دوست عزیز شرمنده انقدر مزاحمتون میشم..
فایل فیوزبیتهای مدار ال سی متر رو واستون پیوست کردم.لطف کنید ببینید بقیه بیتهای دیگه.درسته؟؟
منظورم به غیر از بیتهای مربوط به کریستاله...


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۰۱-شهریور-۱۳۹۱, ۲۱:۵۶:۵۴، توسط heydari347.)
۰۱-شهریور-۱۳۹۱, ۲۱:۳۱:۰۳
ارسال‌ها
پاسخ
vigraz آفلاین
عضو افتخاری
****

ارسال‌ها: 164
موضوع‌ها: 0
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 341
( 336 تشکر در 151 ارسال )
ارسال: #21
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۲۱:۳۱:۰۳)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است: دوست عزیز ببخشید بازم مزاحمتون میشم.همه بیتهای مربوط به فیوزبیتهای مدار LC METER درسته؟؟؟
همون فایلی که تو پیوست واستون گذاشتم رو عرض میکنم..
سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۱:۴۲:۰۷)heydari347 نوشته است: سلام دوست عزیز شبت بخیر.
ممنون از زحماتت.
فایل هگزی که گذاشته بودی رو ریختم رو میکرو.فایل ایپرام.همون فایل خودمو بریزم؟؟
وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید

سلام دوست عزیز شرمنده انقدر مزاحمتون میشم..
فایل فیوزبیتهای مدار ال سی متر رو واستون پیوست کردم.لطف کنید ببینید بقیه بیتهای دیگه.درسته؟؟
منظورم به غیر از بیتهای مربوط به کریستاله...
سلام
بله درسته (تقریبا)
ولی میتوانی برای اطمینان بیشتر ckopt را 0 کنی (0کنی یعنی فعالش کنی یعنی
تیک بزنی)
۰۱-شهریور-۱۳۹۱, ۲۲:۱۴:۴۹
ارسال‌ها
پاسخ
تشکر شده توسط : heydari347
heydari347 آفلاین
تازه وارد

ارسال‌ها: 11
موضوع‌ها: 1
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 15
( 0 تشکر در 0 ارسال )
ارسال: #22
RE: سول در مورد فیوز بیت ATtiny 2313
(۰۱-شهریور-۱۳۹۱, ۲۲:۱۴:۴۹)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۲۱:۳۱:۰۳)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است: وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید
(۰۱-شهریور-۱۳۹۱, ۱۹:۲۲:۲۰)vigraz نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۹:۰۰:۰۱)heydari347 نوشته است:
(۰۱-شهریور-۱۳۹۱, ۰۴:۲۷:۴۲)vigraz نوشته است: وقت شما بخیر
نه لازم نیست فایل eeprom را منتقل کنی همان فایل هگز میکروراتست میکند
اگر0 نمایش داده شد میکرو سالم است
موفق باشید
سلام دوست عزیز.وقتتون بخیر..
این تنظیمات فیوزبیتهای میکروی منه.تو فایل پیوست واستون گذاشتم.لطف میکنیدچکش کنید..
ممنون میشم...

سلام دوست من
شما دقیقا برعکس عمل کرده ای وقتی می گویند ckopt=1 یعنی
ckopt خالی باشد وckopt=0 یعنی ckopt را تیک بزنی(0 به معنای تیک زدن یا فعال کردن است در همه فیوزبیتهااینچنین است)
بهرحال همانطورکه گفتم فایل هگز من فقط برای تست سالم بودن میکرو واحیانا سون سگمنتهاست-یادتان باشد که ای سی 74132 را از مدار خارج کنی و کلید داخل مدار را به حالت باز بگذاری--اگر 0 بر روی سون سگمنتها روشن شود
نشاندهنده سالم بودن این قسمتهاست--بعدازاین میتوانی
فایل هگز وایبرام مدار lcmeter را منتقل کنی ای سی 74132 را نصب کنی وکلا
همان مراحلی که مدار lcmeterگفته دنبال کنی(خازنهای دوسرکریستال که یادتان نرفته برای کار با کریستال 10mhzحتمالازم است طریقه نصبشا را هم قبلا گفته ام)
در ضمن جاگذاری فیوزبیتهادر مدار lcmeterدرست است وبرای کریستال 10mhz
است
موفق باشید

سلام دوست عزیز شرمنده انقدر مزاحمتون میشم..
فایل فیوزبیتهای مدار ال سی متر رو واستون پیوست کردم.لطف کنید ببینید بقیه بیتهای دیگه.درسته؟؟
منظورم به غیر از بیتهای مربوط به کریستاله...
سلام
بله درسته (تقریبا)
ولی میتوانی برای اطمینان بیشتر ckopt را 0 کنی (0کنی یعنی فعالش کنی یعنی
تیک بزنی)

سلام خدمت همه دوستان..
یه مدار LC METERرو باATtiny2313 درست کردم.
نمیدونم چرا محتویات فایل ایپرام میکرو بعد از هربار کار دستگاه.تغییر میکنه !!!
میخواستم بدونم باید همینطور باشه؟؟؟
۰۵-شهریور-۱۳۹۱, ۲۲:۱۸:۲۰
ارسال‌ها
پاسخ


موضوعات مرتبط با این موضوع...
موضوع نویسنده پاسخ بازدید آخرین ارسال
  [سوال] تنظیم فیوز بیت در progisp aghamajid 29 23,302 ۱۹-آذر-۱۳۹۸, ۲۱:۵۳:۳۵
آخرین ارسال: 1نفر
  دکتر فیوز بیت vb_1985 16 14,416 ۱۸-اردیبهشت-۱۳۹۶, ۱۷:۲۷:۰۳
آخرین ارسال: milad1E
Shy آسان و آنلاین تنظیم فیوز بیت تحویل بگیرید AVR Fuse Calculator alimogmov 0 2,412 ۱۸-اسفند-۱۳۹۳, ۱۸:۴۱:۰۱
آخرین ارسال: alimogmov
  attiny... kelaran 4 3,043 ۱۱-اسفند-۱۳۹۲, ۱۵:۴۱:۴۲
آخرین ارسال: Pixar
  ایجاد وقفه 1 ثانیه با Attiny 2313 sinastar 3 3,624 ۰۴-آذر-۱۳۹۲, ۲۰:۲۶:۴۵
آخرین ارسال: EBKA
  تنظیم فیوز بیت ها morrning 4 6,265 ۲۵-بهمن-۱۳۹۱, ۱۲:۲۸:۰۴
آخرین ارسال: morrning
  درخواست راهنمایی ضروری برای تنظیم فیوز بیت ها sinastar 3 4,494 ۲۵-شهریور-۱۳۹۱, ۲۲:۵۲:۳۲
آخرین ارسال: vigraz
  برگردوندن فیوز بیت ها amiraliforoozandeh 10 10,430 ۲۱-شهریور-۱۳۹۱, ۲۲:۱۹:۱۳
آخرین ارسال: abbasalifix
  ATTINY کمممممممممممممممممک ghafari 6 6,110 ۲۲-فروردین-۱۳۹۱, ۱۱:۳۰:۰۷
آخرین ارسال: majid266
  پرگرمر usbasp با قابلیت برگرداندن فیوز بیت های کریستال !!! maxn@morteza 1 3,956 ۰۲-شهریور-۱۳۹۰, ۰۹:۱۷:۵۵
آخرین ارسال: ha_60

پرش به انجمن:


کاربرانِ درحال بازدید از این موضوع: 1 مهمان

صفحه‌ی تماس | IranVig | بازگشت به بالا | | بایگانی | پیوند سایتی RSS
