انتخاب اسپکتروم آنالیزر

[رسول]

اسپکتروم آنالیزر

سلام

تو این تاپیک قراره درباره اسپکتروم آنالیزر هر سوالی داشتیم بپرسیم وهمچنین هرکدام از دوستان که مقاله ای در این زمینه دارند لطف کنند و همینجا بذارند.

spectrum analyzer

اسپکتروم آنالیزر یا همون طیف نما دستگاهی است که شباهت زیادی با اسیلوسکوپ دارد اما توانایی بالایی نسبت به اسیلوسکوپ در نشان دادن شکل موجها دارد.

اگر با مفهوم هارمونیک آشنایی داشته باشید می دونید که باعث ایجاد ناخالصیهایی در شکل موج خروجی میشه که این ناخالصیها توسط اسیلوسکوپ دیده نمیشن و باید توسط اسپکتروم آنالیزر تشخیص داده شوند ...

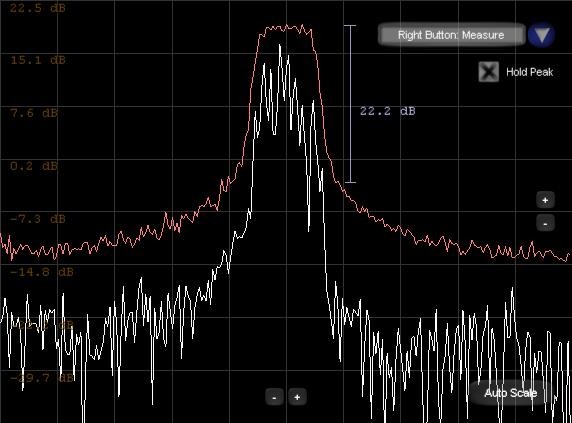

شکل زیر نمونه ای از شکل موجی است که دارای هارمونیک می باشد:

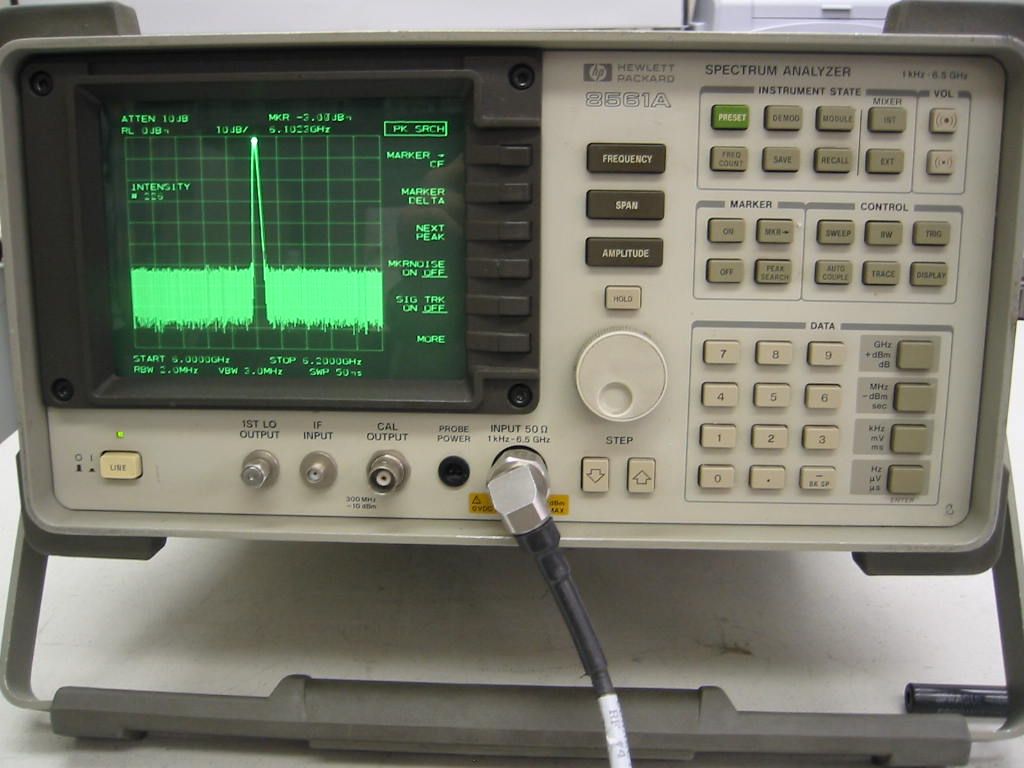

این دستگاه هم مثل دستگاه های الکترونیکی دیگر انواع آنالوگ و دیجیتال و پرتابل دارد ...










---------------------------------------------------
بحرانهای بزرگ مردان بزرگ بوجود می آورند

[t3r!p3000]

من تو اینترنت سرچ کردم و چیز خواصی پیدا نکردم !
تو کامیپوترم رو سرچ کردم و یه عالمه مقاله پیدا کردم که به ترتیت می ذارم !!!

اینم واسه شروع :

3Channel Spectrum Analyzer

This 3 channel 15 LED spectrum analyzer is the perfect addition to any audio amp project. It produces fantastic displays on three LED bars that can be individually adjusted for any particular frequency range. The circuit will take line level output from most any audio source, and operates on 12V DC. This means that it can even be run in a car.

Notes:

1. The circuit expects line level inputs. If you connect it to speaker level, you will have to readjust the circuit every time you change the volume.

2. After the circuit is connected, apply power and signal. Now adjust the pots until the corresponding group of LEDs reacts.

کد:

Part
Total Qty.
Description
Substitutions

R1
1
100K 1/4W Resistor


R2
1
820K 1/4W Resistor


R3, R14, R16, R18
4
2.2 Meg 1/4W Resistor


R4, R5, R6
3
22K Pot


R7, R8, R9, R25, R27, R29
6
10K 1/4W Resistor


R10, R11, R12
3
680 Ohm 1/4W Resistor


R13. R15, R17
3
580K 1/4W Resistor


R19, R20, R21
3
39K 1/4W Resistor


R22, R23, R24
3
47K 1/4W Resistor


R26, R28, R30
3
33 Ohm 1/4W Resistor


C1, C5, C6
3
0.012uF Polystyrene Capacitor


C2, C9, C10, C11
4
3.3uF Electrolytic Capacitor


C3, C4
2
0.0022uF Polystyrene Capacitor


C7, C8
2
47nF Polystyrene Capacitor


C12, C13, C14
3
0.47uF Electrolytic Capacitor


C15, C16, C17
3
22uF Electrolytic Capacitor


D1, D2, D3
3
1N4002 Silicon Diode


D4, D5, D6, D8, D8
5
Green LED


D10, D11, D12, D13, D14
5
Amber LED


D16, D17, D18, D19, D20
5
Red LED


U1
1
LM3900 Quad Op Amp


U2, U3, U4
3
AN6884 Bar Graph IC


MISC
1
Board, Wires, Sockets For ICs

اگه عکس ها باز نمیشه تو پیوست دریافتشون کنین !!!
  3 Channel Spectrum Analyzer.rar (اندازه: 25.99 KB / تعداد دفعات دریافت: 97)

[t3r!p3000]

نام مقاله :
Spectrum Analyzer Basics

تعداد صفحه :
86

حجم :
1.21 MB

[t3r!p3000]

نام مقاله :
Fundamentals of Spectrum Analysis

تعداد صفحه :
221

حجم :
3.08 MB

اطلاعات :
Rohde & Schwarz GmbH & Co. KG
Mühldorfstrasse 15
81671 München
Germany
www.rohde-schwarz.com
First edition 2001
Printed in Germany

[رسول]

A Spectrum Analyzer for the Radio Amateur

  9808035.rar (اندازه: 377.94 KB / تعداد دفعات دریافت: 150)

----------------------------------------
