منبع تغذیه سویچنگ با avr 0-30v 2A
نویسنده پیام
salehjg آفلاین
مدیر بخش
*****

ارسال‌ها: 1,285
موضوع‌ها: 134
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 9555
( 8557 تشکر در 2603 ارسال )
ارسال: #23
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
سلام Happy
تصمیم گرفتم بسازمش Biggrin
گفتم قیمت بدم شاید بقیه هم دوست داشتن بسازن یه تصوری داشته باشن

Biggrin

ترانس بسته به نیازتون(من 32 ولت 3 آمپر گرفتم) حدودا 13 تومن

lm2576adj تبریز 2 تومن گیر آوردم(فقط یه نفر میفروخت.... حدود 800 تومن گرون تر از قیمت تهرانه)

سلف بشکه ای 3 آمپر ، 100 میکرو هانری 500 تومن

مادگی فیش منبع تغذیه (سایز بزرگ) 800 تومن

.
.
.(رفته رفته کامل میکنم)



-------------------------------------------------------------------------------
دوستان یه سوال دارم....
اون مقاومت 0.47 اهم که آجری هست، کارش چیه؟
از تصویر نمونه ای که ساخته شده، 10 وات به نظر میرسه

یعنی اگه نباشه مشکلی پیش میاد؟

Happy
(آخرین ویرایش در این ارسال: ۲۳-خرداد-۱۳۹۲, ۲۰:۰۶:۱۳، توسط salehjg.)
۲۳-خرداد-۱۳۹۲, ۲۰:۰۱:۲۲
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, hadikh73, Ambassador, maxn@morteza
salehjg آفلاین
مدیر بخش
*****

ارسال‌ها: 1,285
موضوع‌ها: 134
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 9555
( 8557 تشکر در 2603 ارسال )
ارسال: #24
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
بعد یه هفته بدبختی بالاخره تموم شد Biggrin

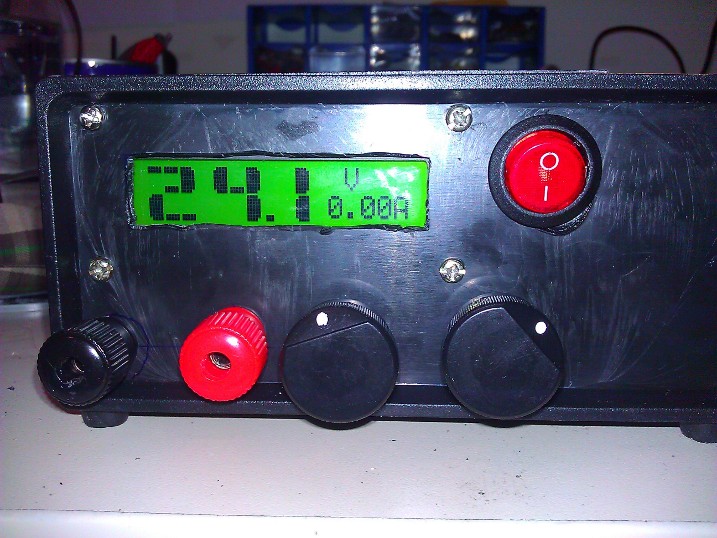

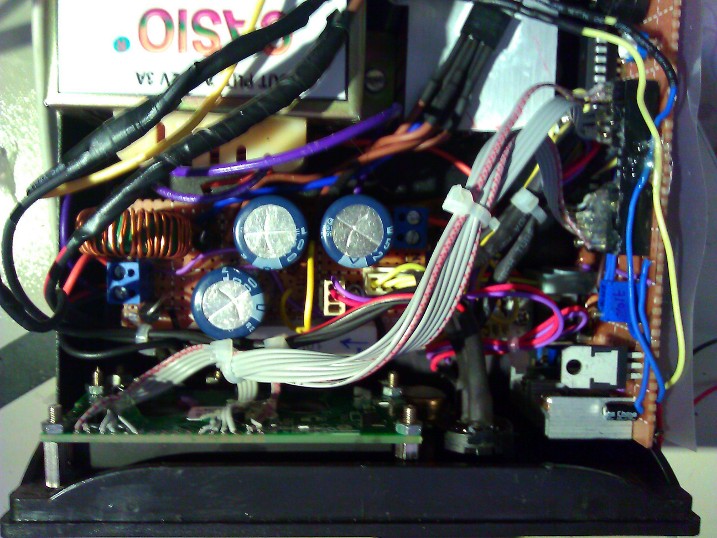

سایزشو به زور کوچیک تر کردم.... تا حدودی قابل حمل شده Biggrin

14*14*6.5 سانتی متر

به خاطر همین 2 تا فن کوچولو هم پشت و بالای جعبه گذاشتم....

در ضمن بابت نقشه و .... از دوست عزیر آقا مرتضی ( maxn@morteza) تشکر میکنم (چقدر رسمی شد P: )


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۲۹-خرداد-۱۳۹۲, ۰۲:۱۱:۰۴، توسط salehjg.)
۲۹-خرداد-۱۳۹۲, ۰۲:۰۶:۳۶
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : hadikh73, babyy, Ambassador, behzady, رسول, maxn@morteza, omid_phoenix, milad15m
gallexym2 آفلاین
تازه وارد

ارسال‌ها: 5
موضوع‌ها: 0
تاریخ عضویت: مهر ۱۳۹۰

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #25
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
با سلام خدمت دوستان لطفا اگه امکان داره یه PCB از این مدار طراحی کنید وتو سایت بزارید که خیلی بدرد بخوره
۰۶-مرداد-۱۳۹۲, ۱۹:۲۰:۳۷
ارسال‌ها
پاسخ
farshid69 آفلاین
تازه وارد

ارسال‌ها: 9
موضوع‌ها: 0
تاریخ عضویت: آذر ۱۳۹۱

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #26
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
سلام دوستان خسته نباشید
من دارم به این فکر میکنم که چطور میشه یه ولتاژ ثابت 12 ولت و 5 ولت ازش بگیریم کسی نظری داره ؟ ممنون میشم
۲۵-شهریور-۱۳۹۲, ۱۷:۱۸:۰۶
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15429 تشکر در 4573 ارسال )
ارسال: #27
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
(۲۵-شهریور-۱۳۹۲, ۱۷:۱۸:۰۶)farshid69 نوشته است: سلام دوستان خسته نباشید
من دارم به این فکر میکنم که چطور میشه یه ولتاژ ثابت 12 ولت و 5 ولت ازش بگیریم کسی نظری داره ؟ ممنون میشم

سلام
سپاس عزیز
با رگولاتور ولتاژ 7805 میتونید 5 ولت خروجی بگیرید(ساده ترین کار)
با مدارات تضعیف کننده هم میشه


خوش باشید.

۲۵-شهریور-۱۳۹۲, ۲۰:۲۰:۱۷
ارسال‌ها
پاسخ
تشکر شده توسط : babyy
farshid69 آفلاین
تازه وارد

ارسال‌ها: 9
موضوع‌ها: 0
تاریخ عضویت: آذر ۱۳۹۱

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #28
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
(۲۵-شهریور-۱۳۹۲, ۲۰:۲۰:۱۷)r0b0 نوشته است:
(۲۵-شهریور-۱۳۹۲, ۱۷:۱۸:۰۶)farshid69 نوشته است: سلام دوستان خسته نباشید
من دارم به این فکر میکنم که چطور میشه یه ولتاژ ثابت 12 ولت و 5 ولت ازش بگیریم کسی نظری داره ؟ ممنون میشم

سلام
سپاس عزیز
با رگولاتور ولتاژ 7805 میتونید 5 ولت خروجی بگیرید(ساده ترین کار)
با مدارات تضعیف کننده هم میشه


خوش باشید.

ممنون میشه یه کم بیشتر راهنمایی کنی ممنون؟
پس 7809 میزاریم که ولتاژ 9 ثابت ازش بگیریم
یه 7805 هم پشتش میزاریم که هم ولتاژ میکرو رو تامین کنیم هم 5 ولت ثابت ازش بگیریم
فقط اینجاشو مشکل دارم که ولتاژ ورودی 7809 رو از کجا باید بگیریم
ممنون میشم راهنمایی کنید
۲۵-شهریور-۱۳۹۲, ۲۲:۲۰:۳۶
ارسال‌ها
پاسخ
salehjg آفلاین
مدیر بخش
*****

ارسال‌ها: 1,285
موضوع‌ها: 134
تاریخ عضویت: آذر ۱۳۸۸

تشکرها : 9555
( 8557 تشکر در 2603 ارسال )
ارسال: #29
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
(۲۵-شهریور-۱۳۹۲, ۲۲:۲۰:۳۶)farshid69 نوشته است: ممنون میشه یه کم بیشتر راهنمایی کنی ممنون؟
پس 7809 میزاریم که ولتاژ 9 ثابت ازش بگیریم
یه 7805 هم پشتش میزاریم که هم ولتاژ میکرو رو تامین کنیم هم 5 ولت ثابت ازش بگیریم
فقط اینجاشو مشکل دارم که ولتاژ ورودی 7809 رو از کجا باید بگیریم
ممنون میشم راهنمایی کنید

سلام
منم طبقه ای 5ولت گرفتم...
ولی واقعا خیلی ناجور میشه... تلفات نجومی یه... ترانس من 32 ولت، 3 آمپری بود...

من جای شما باشم یه شارژر گوشی ارزون قیمت (از این usb ها که 5 ولت میدن) میگیرم و مدار داخلش رو در میارم و مستقیم میزنم به ورودی برق منبع تغذیه....

با این کار، دیگه میکرو نویز نمیگیره...
مثلا اگه یه موتور رو مستقیم با منبع راه بندازید، دیگه برای میکرو مشکلی پیش نمیاد...


و یا از این lm2575 ها با ولتاژ دلخواه استفاده کنید.... ( 1 آمپر ان)
از لحاظ هزینه زیاد فرقی با شارژر نداره ولی ....
موفق باشید
۲۵-شهریور-۱۳۹۲, ۲۳:۲۱:۴۹
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, babyy, milad15m
farshid69 آفلاین
تازه وارد

ارسال‌ها: 9
موضوع‌ها: 0
تاریخ عضویت: آذر ۱۳۹۱

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #30
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
آره اینجوری خیلی خوب میشه ولی یه مشکلی که هست این مدل شارژرها معمولا جریانش حدود 0.5 آمپر هست به میکرو صدمه نمیزنه ؟
بعد آگه بخوایم ولتاژ ثابت به صورت جدا ازش بگیریم فقط میتونیم یه 5 ولت بگیریم با جریان 0.5 امپر که فایده نداره اگه هم با ترانزیستور BD536 بایاسش کنیم میشه ازش 1 آمپر جریان گرفت که اونم خیلی جالب نمیشه.
یه راه حلکلی میخوام.من یه مدار تو یکی از سایتا دیدم چیزه جالبی بود ولی ناقص بود امیدوارم اینجا با کمک شما بتونیم کاملش کنیم
اینم لینکش :
منبع تغذیه
۲۶-شهریور-۱۳۹۲, ۰۱:۴۷:۳۹
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, salehjg
gallexym2 آفلاین
تازه وارد

ارسال‌ها: 5
موضوع‌ها: 0
تاریخ عضویت: مهر ۱۳۹۰

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #31
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
llبا سلام میخواستم بدونم قسمت ولتمتر امپر مترش جدا میشه راه انداخت
(آخرین ویرایش در این ارسال: ۰۵-دى-۱۳۹۲, ۱۶:۱۵:۱۴، توسط gallexym2.)
۰۵-دى-۱۳۹۲, ۱۶:۰۲:۱۴
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15429 تشکر در 4573 ارسال )
ارسال: #32
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
(۰۵-دى-۱۳۹۲, ۱۶:۰۲:۱۴)gallexym2 نوشته است: llبا سلام میخواستم بدونم قسمت ولتمتر امپر مترش جدا میشه راه انداخت

سلام
آره میشه
میخواهید با میکروکنترلر راه اندازی کنید؟

۰۵-دى-۱۳۹۲, ۱۹:۴۷:۵۳
ارسال‌ها
پاسخ
تشکر شده توسط : salehjg, Ambassador, babyy
gallexym2 آفلاین
تازه وارد

ارسال‌ها: 5
موضوع‌ها: 0
تاریخ عضویت: مهر ۱۳۹۰

تشکرها : 0
( 2 تشکر در 1 ارسال )
ارسال: #33
RE: منبع تغذیه سویچنگ با avr 0-30v 2A
بله با همون اتمگا ولی من هر کاری کردم راه نیفتاد
۰۶-دى-۱۳۹۲, ۲۰:۱۷:۰۶
ارسال‌ها
پاسخ
