ساخت مولتی متر دیجیتالی دقیق با میکرو avr
سلام
در این پروژه از یک تراشه atmga8 برای ساخت مولتی متر دیجیتالی استفاده شده است که می توانید توسط آن یک ولت متر، آمپرمتر،وات متر و اهم متر دقیق برای خود بسازید.

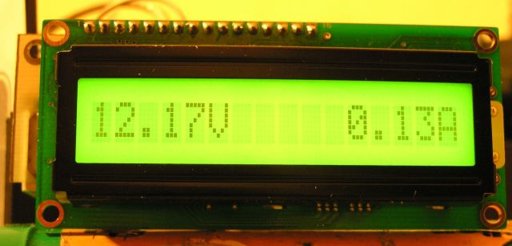

[تصویر:  attachment.php?aid=9126]

[تصویر:  attachment.php?aid=9127]

[تصویر:  attachment.php?aid=9128]

پروژه کامل شامل فایل pcb ، لیست قطعات ، فایل هگز برنامه و شماتیک مدار پیوست شد.

خوش باشید



.zip   multimetr www.iranled.com.zip (اندازه: 517.89 KB / تعداد دفعات دریافت: 6,794)


فایل‌(های) پیوست شده بندانگشتی (ها)


(آخرین ویرایش در این ارسال: ۱۰-آذر-۱۳۹۷, ۱۰:۵۳:۳۲، توسط omid_phoenix.)
۲۵-فروردین-۱۳۹۲, ۱۹:۲۰:۵۷
ارسال‌ها
پاسخ
تشکر شده توسط : helma, رسول, aka.ReZa, babyy, orange signal, WhiteNoise, hadikh73, fabienmartin, babak11, Ambassador, Samyar.p3, aliavr1, oshida, hadi0095, svb93, alimogmov, h-avr, jamalmusic
orange signal آفلاین
مدیر بازنشسته
*****

ارسال‌ها: 233
موضوع‌ها: 18
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 7077
( 9352 تشکر در 3221 ارسال )
ارسال: #2
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
سلام اقا امید.مرسی بابت این پروژه خوبی گذاشتین خیلی جالبهClap
من ولت متر رو دیده بودم اما مولتیمتر رو نه
اقا امید چند تا سوال دارم
1.میشه روی برد بورد اینو پیاده سازی کرد؟؟یا باید به صورت pcb کار کنم؟
2.شما فایل هگز گذاشتین.خود برنامه به صورت بیسیک نوشته شده؟اونو نذاشتین؟(نبایدگذاشته بشه)
مرسی.
۲۶-فروردین-۱۳۹۲, ۱۹:۴۴:۰۸
ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, aka.ReZa, babyy, Samyar.p3, aliavr1
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15426 تشکر در 4574 ارسال )
ارسال: #3
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۲۶-فروردین-۱۳۹۲, ۱۹:۴۴:۰۸)مهشید.الکترونیک نوشته است: سلام اقا امید.مرسی بابت این پروژه خوبی گذاشتین خیلی جالبهClap
من ولت متر رو دیده بودم اما مولتیمتر رو نه
اقا امید چند تا سوال دارم
1.میشه روی برد بورد اینو پیاده سازی کرد؟؟یا باید به صورت pcb کار کنم؟
2.شما فایل هگز گذاشتین.خود برنامه به صورت بیسیک نوشته شده؟اونو نذاشتین؟(نبایدگذاشته بشه)
مرسی.
سلام
خواهش میکنم وظیفمونه
1-مشکلی نیست میتوند قبل زدن pcb رو بردبرد تست کنید و یه شماتیک داخل همون پوشه پیوست قرار داره از روی اون مدار و پیاده کنید
2-برنامه رو نمی دونم به چه زبانیه چون منم فقط فایل هگزش و گرفتم واگرنه مسلمنا سورس کامل و میذاشتم

یاعلی

۲۶-فروردین-۱۳۹۲, ۲۲:۱۹:۵۰
ارسال‌ها
پاسخ
تشکر شده توسط : aka.ReZa, helma, babyy, aliavr1, jamalmusic
aka.ReZa آفلاین
حسین باقری
*****

ارسال‌ها: 1,482
موضوع‌ها: 21
تاریخ عضویت: مرداد ۱۳۹۱

تشکرها : 4895
( 4563 تشکر در 1472 ارسال )
ارسال: #4
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
نقل قول: 2-برنامه رو نمی دونم به چه زبانیه چون منم فقط فایل هگزش و گرفتم واگرنه مسلمنا سورس کامل و میذاشتم
داداشی نرم افزار هست که هگز رو به سورس تبدیل میکنه.
ولی اسمشو نمیدونم.
عباس میدونست ولی...
۲۶-فروردین-۱۳۹۲, ۲۲:۵۸:۴۸
وب سایت ارسال‌ها
پاسخ
تشکر شده توسط : orange signal, babyy, omid_phoenix, aliavr1
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15426 تشکر در 4574 ارسال )
ارسال: #5
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۲۶-فروردین-۱۳۹۲, ۲۲:۵۸:۴۸)h.unique نوشته است:
نقل قول: 2-برنامه رو نمی دونم به چه زبانیه چون منم فقط فایل هگزش و گرفتم واگرنه مسلمنا سورس کامل و میذاشتم
داداشی نرم افزار هست که هگز رو به سورس تبدیل میکنه.
ولی اسمشو نمیدونم.
عباس میدونست ولی...
حسین جان h-jtag رو میگی؟
من با این هگز و به باینری تبدیل می کنم ولی هگز به باینری نشنیدم
ولی فکر نمیکنم همچین برنامه ای باشه
(واگرنه تاحالا این سایت ها رو از نون خوردن انداخته بودمBiggrin )
نقل قول: اخه باید یک پروژه کار کنم و نشون عباس بدم اینو دیدم خیلی خوشم اومد.اگر کارش کردم
ساخت مولتی متر سخت نیست و هگز و میذاریم کنار و خودمون برنامه شو می نویسیم
تو سایت اهم متر و ولت متر دارم و جریان و توان و هم از روابط بدست میاریم...به همین راحتیCool

۲۷-فروردین-۱۳۹۲, ۰۰:۱۶:۴۵
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, hadikh73, aka.ReZa, a.mehran, aliavr1, jamalmusic
ترانسپورتر آفلاین
کاربر با تجربه
****

ارسال‌ها: 714
موضوع‌ها: 61
تاریخ عضویت: آبان ۱۳۸۹

تشکرها : 4435
( 3658 تشکر در 1648 ارسال )
ارسال: #6
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۱۷-بهمن-۱۳۹۲, ۱۷:۱۹:۴۸)afsorde_bi_id نوشته است: میتونین با کدویژن برنامشو بنویسین ؟!!!Rolleyes

اصلا فقط فایل هگز برنامه هست ، نمیشه تبدیل کرد به این راحتی ها!
۱۷-بهمن-۱۳۹۲, ۲۱:۵۵:۱۶
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, aliavr1
hadikh73 آفلاین
مدیــر کـل سایـت
*******

ارسال‌ها: 1,215
موضوع‌ها: 43
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 13577
( 14651 تشکر در 4683 ارسال )
ارسال: #7
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۱۷-بهمن-۱۳۹۲, ۲۱:۵۵:۱۶)ترانسپورتر نوشته است: اصلا فقط فایل هگز برنامه هست ، نمیشه تبدیل کرد به این راحتی ها!
هیچ راهی برای تبدیل نیست
فقط فایل asm رو میتوی بدست بیاری

۱۷-بهمن-۱۳۹۲, ۲۲:۱۱:۵۶
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, aliavr1
nematollahian آفلاین
تازه وارد

ارسال‌ها: 1
موضوع‌ها: 0
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1
( 2 تشکر در 1 ارسال )
ارسال: #8
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۲۶-فروردین-۱۳۹۲, ۲۲:۱۹:۵۰)r0b0 نوشته است:
(۲۶-فروردین-۱۳۹۲, ۱۹:۴۴:۰۸)مهشید.الکترونیک نوشته است: سلام اقا امید.مرسی بابت این پروژه خوبی گذاشتین خیلی جالبهClap
من ولت متر رو دیده بودم اما مولتیمتر رو نه
اقا امید چند تا سوال دارم
1.میشه روی برد بورد اینو پیاده سازی کرد؟؟یا باید به صورت pcb کار کنم؟
2.شما فایل هگز گذاشتین.خود برنامه به صورت بیسیک نوشته شده؟اونو نذاشتین؟(نبایدگذاشته بشه)
مرسی.
سلام
خواهش میکنم وظیفمونه
1-مشکلی نیست میتوند قبل زدن pcb رو بردبرد تست کنید و یه شماتیک داخل همون پوشه پیوست قرار داره از روی اون مدار و پیاده کنید
2-برنامه رو نمی دونم به چه زبانیه چون منم فقط فایل هگزش و گرفتم واگرنه مسلمنا سورس کامل و میذاشتم

یاعلی


سلام دوستان
من سايت اين پروژه رو ديدم، با PIC نوشتنش، AVR نيست متاسفانه.
۳۱-شهریور-۱۳۹۳, ۱۱:۲۵:۳۷
ارسال‌ها
پاسخ
تشکر شده توسط : a.mehran, aliavr1
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15426 تشکر در 4574 ارسال )
ارسال: #9
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
سلام
این پروژه با میکروکنترلر avr atmega8 smd کار شده ، متاسفانه سورسش موجود نیست
با pic اگه سورسش موجود باشه ممنون میشم تو یه تاپیک پیوست کنید تا دوستان دیگه نیازشون شد دریافت کنند
یا لینک بدید خودم رو سایت پیوست کنم.

۳۱-شهریور-۱۳۹۳, ۱۲:۰۳:۰۷
ارسال‌ها
پاسخ
تشکر شده توسط : a.mehran, helma, Ambassador, aliavr1, jamalmusic
a.mehran آفلاین
مدیر بخش
*****

ارسال‌ها: 1,028
موضوع‌ها: 93
تاریخ عضویت: فروردین ۱۳۹۲

تشکرها : 5122
( 4488 تشکر در 1881 ارسال )
ارسال: #10
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
(۳۱-شهریور-۱۳۹۳, ۱۱:۲۵:۳۷)nematollahian نوشته است:
(۲۶-فروردین-۱۳۹۲, ۲۲:۱۹:۵۰)r0b0 نوشته است:
(۲۶-فروردین-۱۳۹۲, ۱۹:۴۴:۰۸)مهشید.الکترونیک نوشته است: سلام اقا امید.مرسی بابت این پروژه خوبی گذاشتین خیلی جالبهClap
من ولت متر رو دیده بودم اما مولتیمتر رو نه
اقا امید چند تا سوال دارم
1.میشه روی برد بورد اینو پیاده سازی کرد؟؟یا باید به صورت pcb کار کنم؟
2.شما فایل هگز گذاشتین.خود برنامه به صورت بیسیک نوشته شده؟اونو نذاشتین؟(نبایدگذاشته بشه)
مرسی.
سلام
خواهش میکنم وظیفمونه
1-مشکلی نیست میتوند قبل زدن pcb رو بردبرد تست کنید و یه شماتیک داخل همون پوشه پیوست قرار داره از روی اون مدار و پیاده کنید
2-برنامه رو نمی دونم به چه زبانیه چون منم فقط فایل هگزش و گرفتم واگرنه مسلمنا سورس کامل و میذاشتم

یاعلی


سلام دوستان
من سايت اين پروژه رو ديدم، با PIC نوشتنش، AVR نيست متاسفانه.
نه اتفاقا avrهم داره منم دیدم سورس باز هم بود !!!
میگردم یوستش میکنم

silent people have the loudest minds شادی − بهینه شده برای ورژن جدید شادی − بهینه شده برای ورژن جدید
۳۱-شهریور-۱۳۹۳, ۱۴:۰۱:۴۱
ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, Ambassador, aliavr1
helma آفلاین
(✿◕‿◕)
*****

ارسال‌ها: 284
موضوع‌ها: 16
تاریخ عضویت: مرداد ۱۳۸۹

تشکرها : 22884
( 14662 تشکر در 5220 ارسال )
ارسال: #11
RE: ساخت مولتی متر دیجیتالی دقیق با میکرو avr
برای avr پروژه ولت متر و آمپرمتر هم هست

بلندترین ساختمان ها، از یک سنگ شروع میشوند (جان شیفته.رومن رولان)
۳۱-شهریور-۱۳۹۳, ۱۹:۲۱:۲۹
ارسال‌ها
پاسخ
تشکر شده توسط : omid_phoenix, Ambassador, aliavr1, alimogmov
