پروژه RFID با ماژول EM-18

[رسول]

اگه شماره تگ ها رو درست گفته باشی مشکلی من نمیبینم

نمونه ای از شماره ها:



فرکانس کاری ریدر 125khz هست ، توجه کن که تگ هات هم توی همین فرکانس باشن

همین فرکانس هستن :




ماژل به تنهایی خوب کار میکنه و معلومه که سالمه ..

این مدار رو طبق دیتاشیتش بستم و کار می کنه

فیلم تست ماژول :


  1.zip (اندازه: 1.09 MB / تعداد دفعات دریافت: 88)


اینم فیلم تست برنامه شما که بازم نمیشناسه تگ ها رو :


  2.zip (اندازه: 1,008.37 KB / تعداد دفعات دریافت: 61)

[robojalal]

نمونه ای از شماره ها:

ماژل به تنهایی خوب کار میکنه و معلومه که سالمه ..

این مدار رو طبق دیتاشیتش بستم و کار می کنه

فیلم تست ماژول :

اینم فیلم تست برنامه شما که بازم نمیشناسه تگ ها رو :

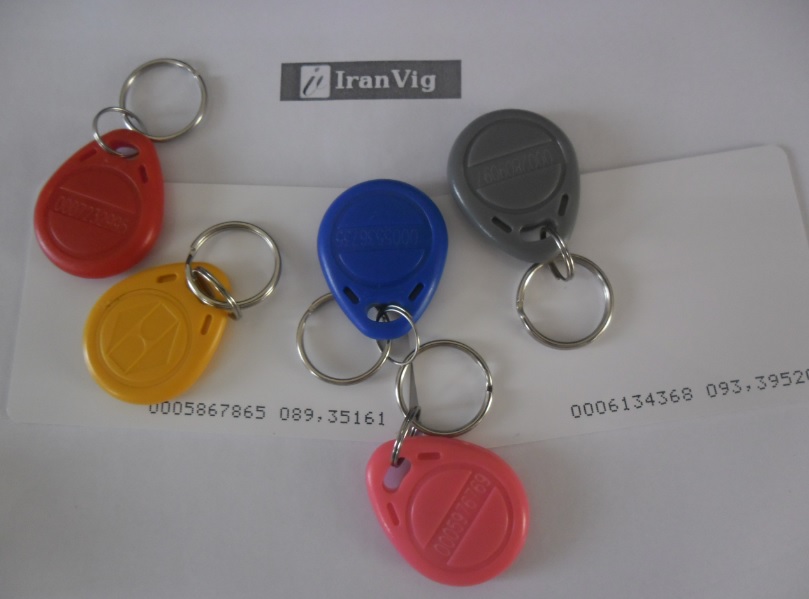

رسول جان اون شماره ای که روی تگ هست شماره سریال تگ
شما برای اینکه شماره خود تگ رو بدست بیاری نیاز به ال سی دی داری که زمانیکه تگ رو نزدیک به ماژول کردی برات نشون بده

شماره تگ 12 رقمی هست که 2 رقمش برابر داخل همه، و تنها 10 رقم به کار میاد.

http://www.iranled.com/forum/thread-2810...#pid234103

[رسول]

سلام

می خوام مثلاََ یه سری تگ ها رو داخل eeprom ذخیره کنم و یا حذف کنم

کلاََ می خوام سه تا کلید به برنامه اضافه کنم

وقتی تگ رو خوند و روی ال سی دی نمایش داد بعدش :

کار کلید اول (مثلاََ d.1 ) : اگه مثلاََ کلید d.1 رو فشار دادم شماره اون تگ رو ذخیره کنه و اگه نزدم ذخیره نکنه

کار کلید دوم (d.2) : وقتی d.2 رو زدم میخوام در سطر دوم ال سی دی تگ هایی رو که ذخیره کرده رو نشون بده .. یعنی با هر بار فشرده شدن کلید به ترتیب یکی از تگ های ذخیره شده رو نشون بده

کار کلید سوم (d.3) : وقتی زده شد شماره اون تگ منتخب رو (که توسط کلید d.2 روی ال سی دی نشون داده میشه )حذف کنه از eeprom (البته برای حذف تکی نمیدونم چی باید بنویسم و من نوشتم که کلشو پاک کنه شاید هم درست نباشه)

در کنار همه اینها وقتی اون تگی رو که داخل eeprom ذخیره شده رو بهش نزدیک کردم یه خروجی رو فعال کنه (یعنی d.4)

یه برنامه واسش نوشتم که فکر نمی کنم جواب بده حالا لطفاََ یه نگاهی بکنین و اشکال هامو بگین :

کد:

$regfile = "m8def.dat"
$crystal = 8000000
$baud = 9600

Config Lcdpin = Pin , Db4 = Pinb.3 , Db5 = Pinb.2 , Db6 = Pinb.1 , Db7 = Pinb.0 , Rs = Pinb.5 , E = Pinb.4
Config Lcd = 16 * 2 : Cursor Off : Cls

Config Portd.1 = Input
Config Portd.2 = Input
Config Portd.3 = Input

Config Portd.4 = Output

Dim A As Byte
Dim B As Byte
Dim C(12) As String * 1
Dim D As String * 10
Dim Cc As Byte
Cc = 0



Main:

Do
Incr A

C(a) = Waitkey()
If A < 12 Then Goto Main

For A = 3 To 12
Incr B
Mid(d , B , 1) = C(a)
Next

A = 0
B = 0

Home
Lcd D

If D = Cc Then
Portd.4 = 1
Waitms 200
Portd.4 = 0
End If


Debounce Pind.1 , 0 , X , Sub

Debounce Pind.2 , 0 , Z , Sub

Debounce Pind.3 , 0 , W , Sub
Loop

End



X:

Incr Cc
Writeeeprom D , Cc
Waitms 5
Goto Main


Z:

Incr Cc
Readeeprom D , Cc
Locate 2 , 1 : Lcd D
Goto Main


W:

Cc = 0
Goto Main

[robojalal]

سلام رسول جان
به این سادگی که این برنامه رو نوشتی نیست
من خودم قبلا تقریبا شبیه به این رو انجام دادم
که 3 تا کلید داشت: اولی که میزدی بعدش باید کارت میکشیدی تا ذخیره بشه
دومی که میزدی بعدش باید کارت میکشیدی تا کارت ذخیره شده پاک بشه
سومی که میزدی کل حافظه پاک میکرد.

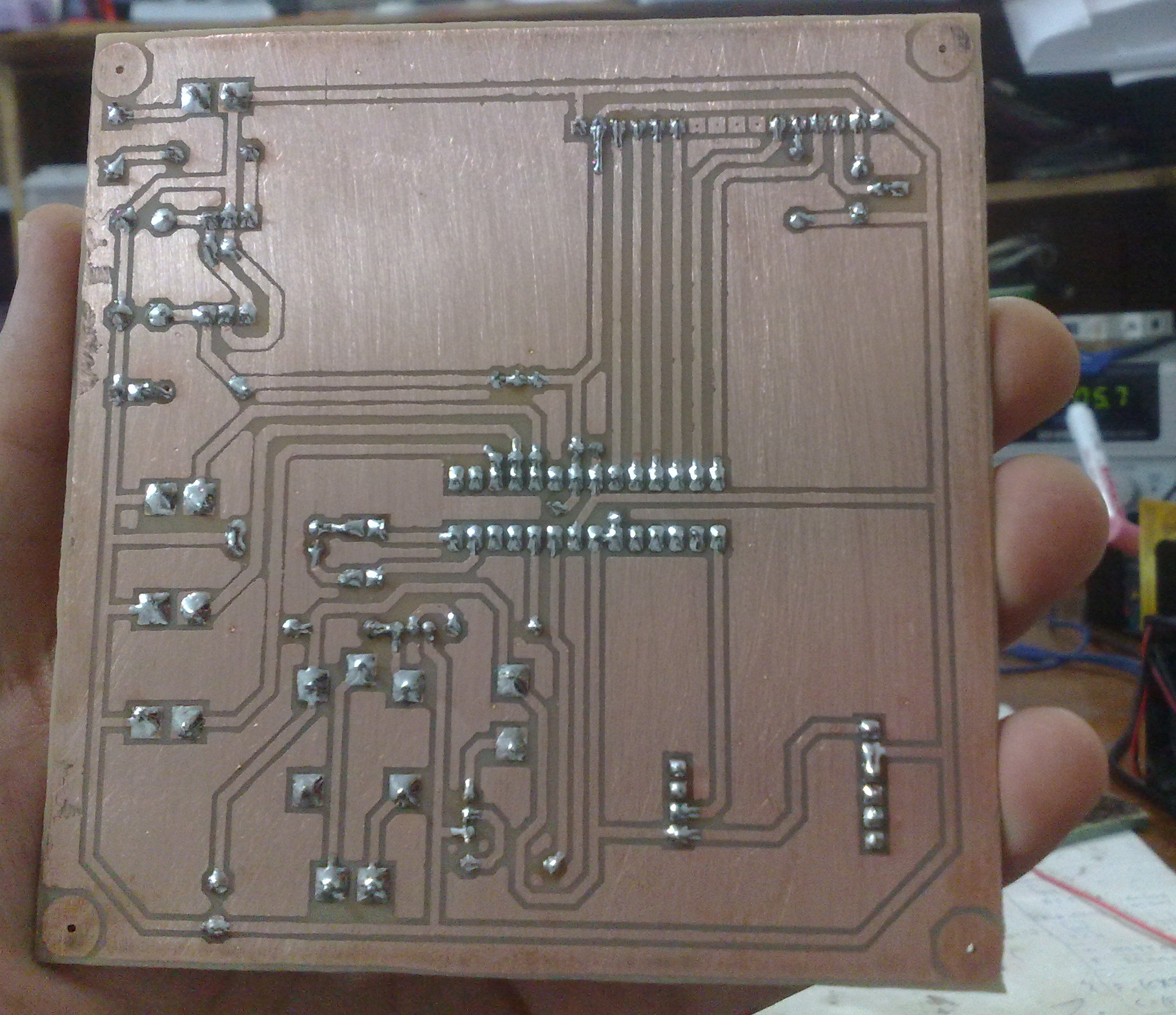

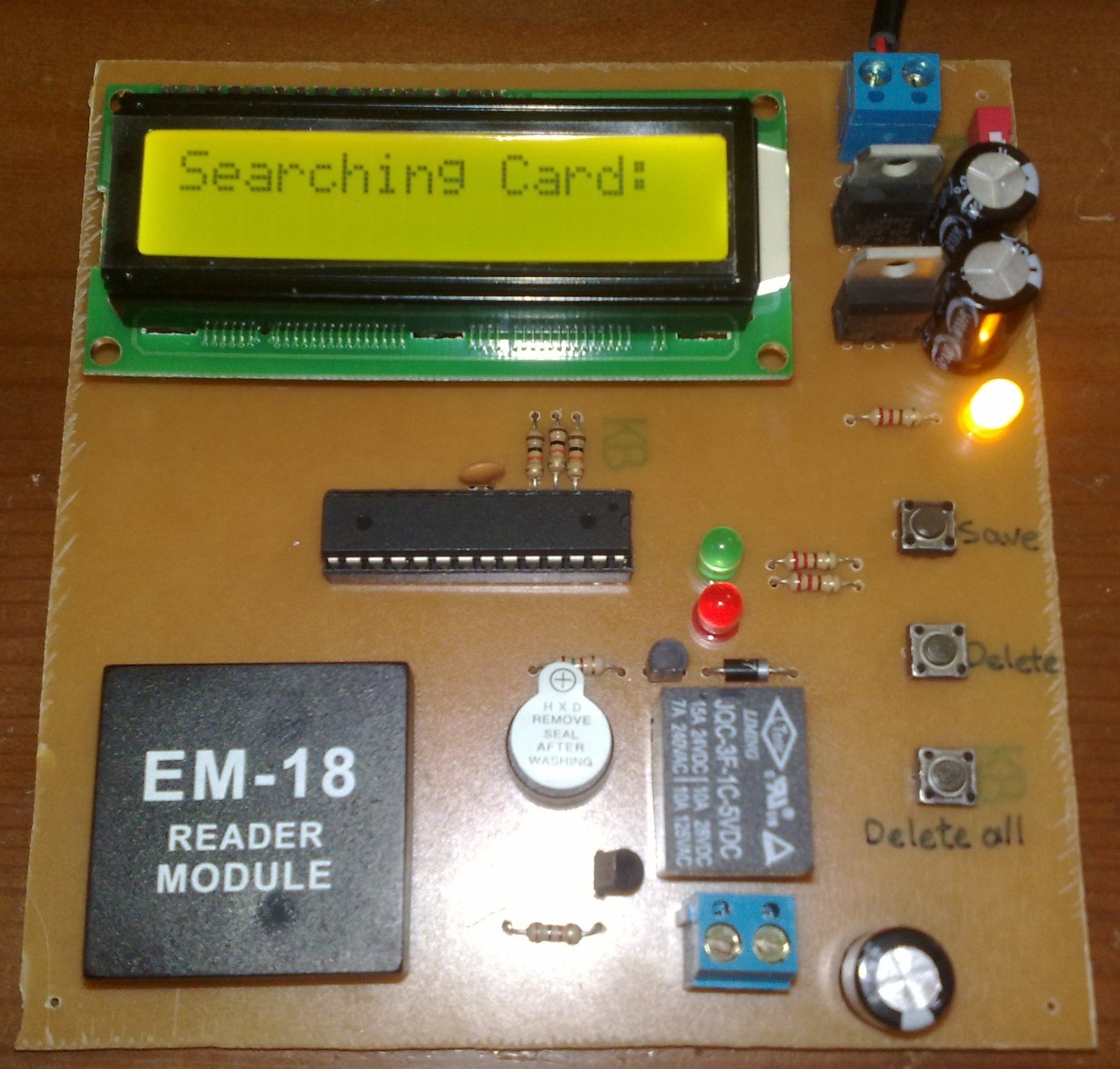

عکسشو زیر گذاشتم

---

یکی از حافظه های eeprom رو برای تعداد کارتهای ذخیره شده در نظر بگیر ( سعی کن حافظه صفرم باشه )
اول این حافظه رو چک میکنی ، ببین کارتی ذخیره شده یا نه. مثلا اگر صفر بود یعنی کارتی ذخیره نیست و اگر 4 بود مثلا 4 تا کارت ذخیره کردی

بعدش به همون تعداد کارت ذخیره شده، اونا داخل متغیر مثلا num(10) as string*10 قرار میدی . این از زمان شروع برنامه

خب حالا میریم سرغ ذخیره سازی
یه کلید باید به اینتراپت وصل باشه و داخل زیر برنامه وقفه اش یه وضعیت تعریف میکنی . مثلا هر وقت اینتراپت مربوطه فعال شد متغیر state = 1 کنه. بعدش داخل حلقه اصلی برنامه یه شرط برای state = 1 میزاری که کارت ذخیره کنه. بدین صورت :

کد php:

Incr Conter1
   Num(conter1) = D
   Conter2 = Conter1 * 35
   Writeeeprom D , Conter2
   Writeeeprom Conter1 , 0
   State = 0


conter1 تعداد کارت های ذخیره شده است که تو حافظه صفر ذخیره میکنه
و conter2 شماره حافظه جدید برای کارتی که کشیده شده هست
ضربدر 35 بخاطر تعداد کارکتر کارت هست چون از نوع string هستش.
در آخر هم متغیر state باید صفر بشه

اگر مقدار state = 0 بود باید کارت ها چک بشه
دقیقا بصورت زیر:

کد php:

Do
Cls
Home
Lcd "Searching Card: "
Call Em18

If State = 0 Then

   If D = Num(1) Or D = Num(2) Or D = Num(3) Or D = Num(4) Or D = Num(5) Or D = Num(6) Or D = Num(7) Or D = Num(8) Or D = Num(9) Or D = Num(10) Then
      Ledg = 1
      Relay = 1
      Waitms 500
      Ledg = 0
      Relay = 0
   Else
      Buz = 0
         For Count = 1 To 6
            Toggle Ledr
            Toggle Buz
            Waitms 300
         Next
      Ledr = 0
      Buz = 0
   End If

Elseif State = 1 Then
   Incr Conter1
   Num(conter1) = D
   Conter2 = Conter1 * 35
   Writeeeprom D , Conter2
   Writeeeprom Conter1 , 0
   State = 0

Elseif State = 2 Then
.
.
.
.
.
State = 0
End If
Loop


برای نشون دادن تگ ها ، یک کلید به اینتراپت دومی وصل میکنی و در زیربرنامه اش تعداد کارت های ذخیره شده رو میخونی که چند تا کارت ذخیره داری و با هر بار فشار دادن کلید یک واحد با متغیرت اضافه بشه و در 35 ضرب کن و حافظه مربوطه بخون که خود شماره کارت هست


برای پاک کردن هم ، چون 2 تا اینتراپت داریم پس یکی دیگه از کلیدها رو تو حالت تایمر چک میکنیم مثلا هر 64ms کلید سوم چک بشه، اگر کلید فشرده شد و برنامه در حالت نمایش دادن کارت ها بود ، کارت مورد نظر پاک کنه
و مهمترین قسمت برنامه اینجا هست که :
مثلا شما 6 عدد کارت ذخیره داشتی و کارت دومی رو پاک کردی
در اینجا شما اگر کارت بعدی رو بکشی در حافظه هفتم ذخیره میشه
بنابراین باید کارت سوم رو در کارت دوم، کارت چهارم رو در کارت سوم و کارت پنجم رو در کارت چهارم و کارت ششم رو در کارت پنجم قرار بدی
بدین ترتیب زمانیکه کارت جدید کشیدی در حافظه ششم قرار میگیره

کد php:

Num(1) = Num(2)
               Num(2) = Num(3)
               Num(3) = Num(4)
               Num(4) = Num(5)
               Num(5) = Num(6)
               Num(6) = ""


امیدوارم که منظورمو رسونده باشم

موفق باشی ....

[میثم شوب]

سلام رسول جان
به این سادگی که این برنامه رو نوشتی نیست
من خودم قبلا تقریبا شبیه به این رو انجام دادم
که 3 تا کلید داشت: اولی که میزدی بعدش باید کارت میکشیدی تا ذخیره بشه
دومی که میزدی بعدش باید کارت میکشیدی تا کارت ذخیره شده پاک بشه
سومی که میزدی کل حافظه پاک میکرد.
عکسشو زیر گذاشتم

---

یکی از حافظه های eeprom رو برای تعداد کارتهای ذخیره شده در نظر بگیر ( سعی کن حافظه صفرم باشه )
اول این حافظه رو چک میکنی ، ببین کارتی ذخیره شده یا نه. مثلا اگر صفر بود یعنی کارتی ذخیره نیست و اگر 4 بود مثلا 4 تا کارت ذخیره کردی

بعدش به همون تعداد کارت ذخیره شده، اونا داخل متغیر مثلا num(10) as string*10 قرار میدی . این از زمان شروع برنامه

خب حالا میریم سرغ ذخیره سازی
یه کلید باید به اینتراپت وصل باشه و داخل زیر برنامه وقفه اش یه وضعیت تعریف میکنی . مثلا هر وقت اینتراپت مربوطه فعال شد متغیر state = 1 کنه. بعدش داخل حلقه اصلی برنامه یه شرط برای state = 1 میزاری که کارت ذخیره کنه. بدین صورت :

کد php:

Incr Conter1
   Num(conter1) = D
   Conter2 = Conter1 * 35
   Writeeeprom D , Conter2
   Writeeeprom Conter1 , 0
   State = 0


conter1 تعداد کارت های ذخیره شده است که تو حافظه صفر ذخیره میکنه
و conter2 شماره حافظه جدید برای کارتی که کشیده شده هست
ضربدر 35 بخاطر تعداد کارکتر کارت هست چون از نوع string هستش.
در آخر هم متغیر state باید صفر بشه

اگر مقدار state = 0 بود باید کارت ها چک بشه
دقیقا بصورت زیر:

کد php:

Do
Cls
Home
Lcd "Searching Card: "
Call Em18

If State = 0 Then

   If D = Num(1) Or D = Num(2) Or D = Num(3) Or D = Num(4) Or D = Num(5) Or D = Num(6) Or D = Num(7) Or D = Num(8) Or D = Num(9) Or D = Num(10) Then
      Ledg = 1
      Relay = 1
      Waitms 500
      Ledg = 0
      Relay = 0
   Else
      Buz = 0
         For Count = 1 To 6
            Toggle Ledr
            Toggle Buz
            Waitms 300
         Next
      Ledr = 0
      Buz = 0
   End If

Elseif State = 1 Then
   Incr Conter1
   Num(conter1) = D
   Conter2 = Conter1 * 35
   Writeeeprom D , Conter2
   Writeeeprom Conter1 , 0
   State = 0

Elseif State = 2 Then
.
.
.
.
.
State = 0
End If
Loop


برای نشون دادن تگ ها ، یک کلید به اینتراپت دومی وصل میکنی و در زیربرنامه اش تعداد کارت های ذخیره شده رو میخونی که چند تا کارت ذخیره داری و با هر بار فشار دادن کلید یک واحد با متغیرت اضافه بشه و در 35 ضرب کن و حافظه مربوطه بخون که خود شماره کارت هست


برای پاک کردن هم ، چون 2 تا اینتراپت داریم پس یکی دیگه از کلیدها رو تو حالت تایمر چک میکنیم مثلا هر 64ms کلید سوم چک بشه، اگر کلید فشرده شد و برنامه در حالت نمایش دادن کارت ها بود ، کارت مورد نظر پاک کنه
و مهمترین قسمت برنامه اینجا هست که :
مثلا شما 6 عدد کارت ذخیره داشتی و کارت دومی رو پاک کردی
در اینجا شما اگر کارت بعدی رو بکشی در حافظه هفتم ذخیره میشه
بنابراین باید کارت سوم رو در کارت دوم، کارت چهارم رو در کارت سوم و کارت پنجم رو در کارت چهارم و کارت ششم رو در کارت پنجم قرار بدی
بدین ترتیب زمانیکه کارت جدید کشیدی در حافظه ششم قرار میگیره

کد php:

Num(1) = Num(2)
               Num(2) = Num(3)
               Num(3) = Num(4)
               Num(4) = Num(5)
               Num(5) = Num(6)
               Num(6) = ""


امیدوارم که منظورمو رسونده باشم

موفق باشی ....

سلام دوست عزیز میشه برنامه کامل شدشو بزاری ؟؟

---

از دوستان کسی هست برنامه کامل شدشو داشته باشه ؟؟؟؟؟؟؟؟

[amkamkamk]

سلام. من یه مشکلی دارم. من این مدارو بستم و روی PCB چاپ کردم.خیلی هم خوب کار میکنه و روی در خونمون بستم. فقط یه مشکل داره. اینکه بعضی مواقع در رو باز نمیکنه.میتونید بگید مشکل کجاست؟؟
اینم کدی که نوشتم.

کد php:

$regfile = "m8def.dat"
$crystal = 8000000
$baud = 9600
Dim A As Byte
Dim B As Byte
Dim C(12) As String * 1
Dim Code As String * 10
Dim Num1 As String * 10
Dim Num2 As String * 10
Dim Ch As Byte
Dim I As Byte
Dim J As String * 20
Dim Z(30) As String * 10
Dim X As Integer
Config Portc.2 = Output
Config Portb.5 = Output
Relay Alias Portc.2
Led_r Alias Portb.5
Relay = 0
Led_r = 0
Z(1) = "005AC5EB00"
Z(2) = "005B013900"
Z(3) = "005474F100"
Z(4) = "0036C72C00"
Z(5) = "0039CF1600"
Z(6) = "0040C48D00"
Z(7) = "003F792900"
Z(8) = "003F791600"
Z(9) = "00124CE700"
Z(10) = "005B9C7500"
Z(11) = "003CDFC000"
Z(12) = "00598AF600"
Z(13) = "0059A2F200"
Z(14) = "0059ABFC00"
Z(15) = "0059769700"
Z(16) = "00135E0400"
Z(17) = "005B6A2700"
Z(18) = "005B0C2400"

Do
If Relay = 1 Then Relay = 0
Main:
Incr A

C(a) = Waitkey()
If A < 12 Then Goto Main

For A = 3 To 12
Incr B
Mid(code , B , 1) = C(a)
Next A
B = 0
A = 0
Relay = 0
For I = 1 To 18
If Code = Z(i) Then
Relay = 1
Waitms 700
Relay = 0
End If
Next I
Relay = 0
Loop
'======================
End                                                         'end program


[a.mehran]

اینکه میگید بعضی مواقع درو باز نمیکنه یعنی برنامه سالمه
احتمالا یا اتصالات مشکل داره یا مدار نویز میگیره (وقتی قفب در باز میشه نویز ایجاد میشه )

[amkamkamk]

اینکه میگید بعضی مواقع درو باز نمیکنه یعنی برنامه سالمه
احتمالا یا اتصالات مشکل داره یا مدار نویز میگیره (وقتی قفب در باز میشه نویز ایجاد میشه )

میشه یکم توضیح بدین!
چجوری حلش کنم مشکلو؟

[a.mehran]

اگر امکان داره یه تصویری از مدارتون و قفلتون بزارید ببینم چیکارا کردین

[robojalal]

سلام دوست عزیز
اگر مشکل باز نکردن درب هست ( یعنی کارت ذخیره شده رو خطا میده ) بخاطر این هست که شما اگر یک بار کارت بکشی و پشت سرش دوباره کارت بکشی مازول دیتا رو میفرسته به میکرو ولی میکرو در حال پردازش دیگر دستورات هستش
برای همین از این به بعد هر کارتی بکشی خطا میده
دو راه حل وجود برای رفع این مشکل
1- برای هربار کشیدن کارت کمی مکث کن
2- از اینتراپت سریال استفاده کنی

در غیر اینصورت عکسی از مدار و دربازکن بذار تا بررسی بشه

موفق باشی

[amkamkamk]

سلام دوست عزیز
اگر مشکل باز نکردن درب هست ( یعنی کارت ذخیره شده رو خطا میده ) بخاطر این هست که شما اگر یک بار کارت بکشی و پشت سرش دوباره کارت بکشی مازول دیتا رو میفرسته به میکرو ولی میکرو در حال پردازش دیگر دستورات هستش
برای همین از این به بعد هر کارتی بکشی خطا میده
دو راه حل وجود برای رفع این مشکل
1- برای هربار کشیدن کارت کمی مکث کن
2- از اینتراپت سریال استفاده کنی

در غیر اینصورت عکسی از مدار و دربازکن بذار تا بررسی بشه

موفق باشی

من زمان پیش به پایه portC.2 میکرو رله رو مستقیم وصل کرده بودم و فکر میکنم مشکل از میکرو باشه که الان درب رو باز نمیکنه.چون الان هم رله رو با درایور به همون پایه وصل کردم.با اینکه برمامه هیچ مشکلی نداره ولی بغضی موقع ها موقع کشیدن کارت، اون پایه میکرو 1 نمیشه. بعضی مواع دیگر هم اتفاق افتاده که بعد کشیدن کارت پایه 1 میشه و در باز میشه ولی پایه 0 نمیشه و در نتیجه رله به مدت دو یا سه دیقه یا بیشتر روشن میمونه و خود به خود خاموش میشه.
الان می میخوام میکرو رو عوض کنم و دوباره امتحان کنم.
فقط یه مشکل هست: اینکه من احساس میکنم زمانی که دارم عدد کارت رو رو LCD نشون میدم تا کد کارتو بفهمم، کد اشتباه نشون داده میشه.من 20 تا کارت دارم ولی هموشونو دوعدد اولشونو و دو عدد اخرشونو 00 نشون میده.به نظر شما مشکل کجاست؟
"اونیکی پستمم تو صفحه بعد بخونین"
