سنسور ربات اتش نشان
نویسنده پیام
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #1
سنسور ربات اتش نشان
سلام

ببخشید مداری دارید که با قطعات ساده بتونه اتش رو در فاصله دو متری تشخیس بده ؟
این مدار من تا 1 متر خوب جواب میده اما بیشتر نه اگه از دو تا ترانزیستور استفاده کنم بردش بیشتر میشه ؟
مدار مشکلی نداره ؟( می خام باهاش یه رله 5 ولت رو باز و بسته کنم )
خروجیش از جای مناسبیه ؟

با تشکر


فایل‌(های) پیوست شده بندانگشتی (ها)


Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۱۴-اسفند-۱۳۹۳, ۱۵:۱۲:۵۸
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #2
RE: سنسور ربات اتش نشان
سلام

من تو مدار بالا از دو تا ترانزیستور استفاده کردم ولی خیلی فرق نکرد خواهشا بگین چیکار کنم تا بردش زیاد تر بشه ؟
مدار من اینه اون کلید ها هم جای سنسور ها هستند و led ها هم جای موتور ها هستند اون led که کناره پمپ اب یا ... است.
بنظرتون عملیه ؟


فایل‌(های) پیوست شده
.zip   New folder (2).zip (اندازه: 14.64 KB / تعداد دفعات دریافت: 13)

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
(آخرین ویرایش در این ارسال: ۱۴-اسفند-۱۳۹۳, ۲۲:۱۴:۰۸، توسط milad15m.)
۱۴-اسفند-۱۳۹۳, ۲۲:۱۲:۳۲
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 432
موضوع‌ها: 27
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 823
( 896 تشکر در 370 ارسال )
ارسال: #3
RE: سنسور ربات اتش نشان
(۱۴-اسفند-۱۳۹۳, ۱۵:۱۲:۵۸)milad15m نوشته است: سلام

ببخشید مداری دارید که با قطعات ساده بتونه اتش رو در فاصله دو متری تشخیس بده ؟
این مدار من تا 1 متر خوب جواب میده اما بیشتر نه اگه از دو تا ترانزیستور استفاده کنم بردش بیشتر میشه ؟
مدار مشکلی نداره ؟( می خام باهاش یه رله 5 ولت رو باز و بسته کنم )
خروجیش از جای مناسبیه ؟

با تشکر

HeartHeartHeart
اشتباه اول در محل امیتر BC548 و ورودی مثبت OpAmp است که باید اتصال این محل به زمین را قطع و با یک مقاومت مثلا 5/6 کیلو اهم جایگزین شود. نمی دونم مدارت چه جوری کار کرده با این نقشه.
اون 10 کیلو اهمی را با دوتا مقاومت سری که
یکیش 1 کیلو ثابت و دیگری متغیر 500 کیلو اهم است جایگرین کنید و نتیجه را بفرمایید.
OpAmp هم مدلش را بیان کنید.
خروجی OpAmp هم یک ترانزیستور تقویت جریان مثل 2N2222 بگذار .
کلکتور به مثبت
بیس به خروجی OpAmp
امیتر با یک مقاومت 10کیلو به زمین.
حالا خروجی امیتر است.
ال ای دی را هم بیار به امیتر .

(آخرین ویرایش در این ارسال: ۱۵-اسفند-۱۳۹۳, ۱۹:۵۱:۳۷، توسط alimogmov.)
۱۵-اسفند-۱۳۹۳, ۱۸:۴۸:۴۱
ارسال‌ها
پاسخ
تشکر شده توسط : رسول, Ambassador, milad15m
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 432
موضوع‌ها: 27
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 823
( 896 تشکر در 370 ارسال )
ارسال: #4
RE: سنسور ربات اتش نشان
(۱۴-اسفند-۱۳۹۳, ۲۲:۱۲:۳۲)milad15m نوشته است: سلام

من تو مدار بالا از دو تا ترانزیستور استفاده کردم ولی خیلی فرق نکرد خواهشا بگین چیکار کنم تا بردش زیاد تر بشه ؟
مدار من اینه اون کلید ها هم جای سنسور ها هستند و led ها هم جای موتور ها هستند اون led که کناره پمپ اب یا ... است.
بنظرتون عملیه ؟

Heart
led ها را با مقاومت سری کنید و هیچگاه مستقیم به آن ولتاژ ندهید.
چند تا دیود هم موازی با سیم پیچ رله ها و در جهت عکس ولتاژ بگذارید.



۱۵-اسفند-۱۳۹۳, ۱۹:۰۰:۴۶
ارسال‌ها
پاسخ
تشکر شده توسط : رسول, Ambassador, milad15m
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #5
RE: سنسور ربات اتش نشان
(۱۵-اسفند-۱۳۹۳, ۱۹:۰۰:۴۶)alimogmov نوشته است:
(۱۴-اسفند-۱۳۹۳, ۲۲:۱۲:۳۲)milad15m نوشته است: سلام

من تو مدار بالا از دو تا ترانزیستور استفاده کردم ولی خیلی فرق نکرد خواهشا بگین چیکار کنم تا بردش زیاد تر بشه ؟
مدار من اینه اون کلید ها هم جای سنسور ها هستند و led ها هم جای موتور ها هستند اون led که کناره پمپ اب یا ... است.
بنظرتون عملیه ؟

Heart
led ها را با مقاومت سری کنید و هیچگاه مستقیم به آن ولتاژ ندهید.
چند تا دیود هم موازی با سیم پیچ رله ها و در جهت عکس ولتاژ بگذارید.
نگفتید مدار عملیه ؟



سلام

گفتم که led همان موتور ها هستند .
بقیه فرمایشاتتون رو هم فردا انجام میدم میگم الان بعضی قطعات رو ندارم .
نگفتید مدار درسته ؟
(غلط املایی نداشت Biggrin )

با تشکر

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
(آخرین ویرایش در این ارسال: ۱۵-اسفند-۱۳۹۳, ۲۰:۵۱:۰۲، توسط milad15m.)
۱۵-اسفند-۱۳۹۳, ۲۰:۵۰:۰۴
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 432
موضوع‌ها: 27
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 823
( 896 تشکر در 370 ارسال )
ارسال: #6
RE: سنسور ربات اتش نشان
(۱۵-اسفند-۱۳۹۳, ۲۰:۵۰:۰۴)milad15m نوشته است: نگفتید مدار عملیه ؟

سلام

گفتم که led همان موتور ها هستند .
بقیه فرمایشاتتون رو هم فردا انجام میدم میگم الان بعضی قطعات رو ندارم .
نگفتید مدار درسته ؟
(غلط املایی نداشت Biggrin )

با تشکر

Heart
نه غلط املایی نداشت Clap
از مدار رله ات فهمیدم :
که سه تا موتور داری با دو تا فرمان.
دو تا موتور در اول روشن اند.
یکی از فرمان ها دوتا موتور را قطع و دیگری را روشن میکند.
یک فرمان هم یکی از دو موتور روشن را خاموش میکند.
حال وضعیت مبهم دیگری هست که اگر دو فرمان با هم عمل کنند وضعیت موتور ها چگونه است؟
حالا بگو این سه تا موتور با دو تا فرمان کارشان چی هست؟
یک فرمان که حسگر مادون قرمز است.
فکر کنم موتور ها هم یکی برای مهار آتش و دو تای دیگه برای حرکت باشند.

ارسال 3 را نگاه انداختی.Question

برای اول کار مدار رله ات را ویرایش کردم.Question
فقط تو شبیه سازی نمیدونم چش بود باید 5 ثانیه از زمان می گذشت بعد کلید ها را فشار میدادم و گرنه پیغام خطا میداد.Exclamation




فایل‌(های) پیوست شده
.zip   Edit_by_Alimogmov.zip (اندازه: 28.97 KB / تعداد دفعات دریافت: 3)

(آخرین ویرایش در این ارسال: ۱۵-اسفند-۱۳۹۳, ۲۱:۳۶:۲۲، توسط alimogmov.)
۱۵-اسفند-۱۳۹۳, ۲۱:۲۴:۲۲
ارسال‌ها
پاسخ
تشکر شده توسط : milad15m, رسول
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #7
RE: سنسور ربات اتش نشان
سلام

الگوریتم مدار من اینه :
دو موتور که برای حرکت رباته یکیش روشنه یکیش خاموش که ربات به دو خودش بچرخه و قتی سنسور (فرمان ) اتش رو دید هر دو موتور روشن میشه و ربات به سمت اتش میره برای این که ربات به اتش نخوره اون یکی سنسور از بالا زمین رو میبینه وقتی سنسور دید و فران داده شد ربات می ایسته و پمپ اب روشن میشه
(تو مدار من اگه هر دو سنسور یک باشند که باید در عمل همین طور باشه موتور سوم روشنه Biggrin)

دیگه مشکلی نیست ؟

با تشکر

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۱۵-اسفند-۱۳۹۳, ۲۱:۳۹:۴۳
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #8
RE: سنسور ربات اتش نشان
سلام

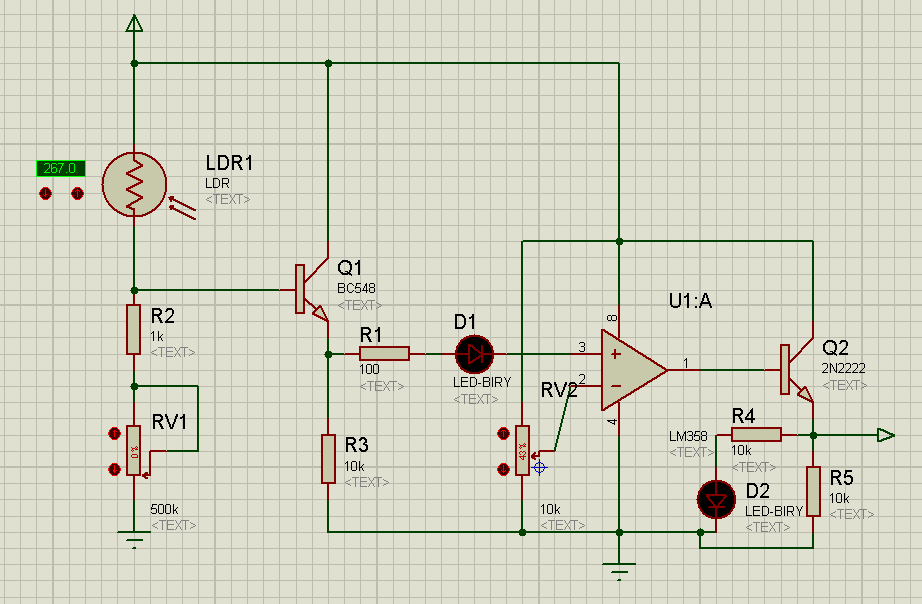

ببخشید مدار مورد نظر شما اینه ؟


فایل‌(های) پیوست شده بندانگشتی (ها)


Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۱۵-اسفند-۱۳۹۳, ۲۲:۳۴:۰۰
ارسال‌ها
پاسخ
تشکر شده توسط : alimogmov
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 432
موضوع‌ها: 27
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 823
( 896 تشکر در 370 ارسال )
ارسال: #9
RE: سنسور ربات اتش نشان
(۱۵-اسفند-۱۳۹۳, ۲۲:۳۴:۰۰)milad15m نوشته است: سلام

ببخشید مدار مورد نظر شما اینه ؟


مقاومت 1 و ال ای دی 1 را برای چه گذاشتید؟ این پیکربندی درست نیست .
به جای مقاومت 1 و ال ای دی 1 اتصال کوتاه کنید.
مقاومت 4 را جوری تنظیم کنید که جریان ال ای دی بیشتر از 10 میلی آمپر نشود.
مثلا با 5 ولت تغذیه میشود 270 اهم.
تغذیه مدار از چه تامین میشود و ولتاژش چقدر است؟
فقط با حسگر های آتش سر و کار نداشتم نمیدونم با ال دی ار میشه کار آن را انجام داد؟

دوستان کار بلد به آقا میلاد کمک برسانند.

(آخرین ویرایش در این ارسال: ۱۶-اسفند-۱۳۹۳, ۰۰:۴۶:۱۷، توسط alimogmov.)
۱۵-اسفند-۱۳۹۳, ۲۳:۵۹:۳۹
ارسال‌ها
پاسخ
تشکر شده توسط : milad15m
milad15m آفلاین
عضو افتخاری
****

ارسال‌ها: 460
موضوع‌ها: 17
تاریخ عضویت: شهریور ۱۳۹۳

تشکرها : 1649
( 546 تشکر در 237 ارسال )
ارسال: #10
RE: سنسور ربات اتش نشان
سلام

اگه ال ای دی یک بدون مقاومت باشه مشکلی پیش میاد ؟ یا بهتره موازی ببندم ؟
برای تنضیم حساسیت سنسور میخام

با تشکر

Exclamationبیستون کندن فرهاد نه کاریست شگفت
شور شیرین به سر هر که فتد کوهکن استExclamation

میلاد منافی
۱۶-اسفند-۱۳۹۳, ۰۰:۲۲:۳۸
ارسال‌ها
پاسخ
alimogmov آفلاین
مدیر بخش
*****

ارسال‌ها: 432
موضوع‌ها: 27
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 823
( 896 تشکر در 370 ارسال )
ارسال: #11
RE: سنسور ربات اتش نشان
(۱۶-اسفند-۱۳۹۳, ۰۰:۲۲:۳۸)milad15m نوشته است: سلام

اگه ال ای دی یک بدون مقاومت باشه مشکلی پیش میاد ؟ یا بهتره موازی ببندم ؟
برای تنضیم حساسیت سنسور میخام

با تشکر
مدار حسگر یا رله ها ؟

۱۶-اسفند-۱۳۹۳, ۰۰:۲۸:۱۸
ارسال‌ها
پاسخ
