درخواست معرفی سنسور جهت سنجش متر
نویسنده پیام
MahdiJalali آفلاین
تازه وارد

ارسال‌ها: 7
موضوع‌ها: 2
تاریخ عضویت: مرداد ۱۳۹۸

تشکرها : 4
( 0 تشکر در 0 ارسال )
ارسال: #1
درخواست معرفی سنسور جهت سنجش متر
با سلام خدمت دوستان.

من میخوام یک سنسور درست کنم یا بخرم که وقتی روی یک سطح میچیرخه متراز بندازه و خروجیش رو بتونم با آردینو بگیرم.
مثل چرخ جلوی موتور یا کیلومتر ماشین که مسافتو نشون میده. اما برای متر کزدن پارچه میخوام.

ممنون میشم دوستان راهنماییم کنن.
(آخرین ویرایش در این ارسال: ۰۸-مرداد-۱۳۹۸, ۱۰:۳۳:۴۴، توسط MahdiJalali.)
۰۸-مرداد-۱۳۹۸, ۱۰:۲۶:۰۴
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیــر ارشـد
******

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15415 تشکر در 4573 ارسال )
ارسال: #2
RE: درخواست معرفی سنسور جهت سنجش متر
شما میتونی از یه چرخ هرز گرد برای حرکت روی سطح و پارچه استفاده کنی
و یه جفت سنسور مادون قرمز فرستنده گیرنده یا سنسور اپتوکانتر برای شمارش پالس های چرخ حین حرکت بذاری

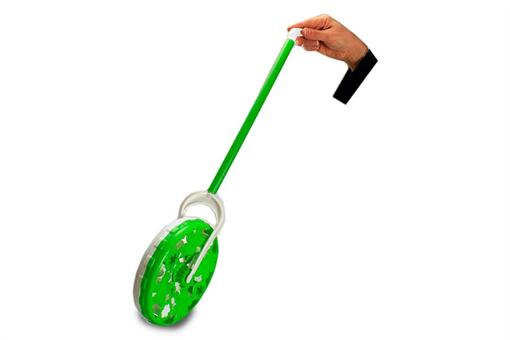

مثل همین مکانیزم اسباب بازی های عصای چرخدار که عملا یک چرخ هرزگرد هست

[تصویر:  attachment.php?aid=14240]

یا راه ساده ترم میتونی از سنسور و اسکرول آماده موس استفاده کنی

[تصویر:  attachment.php?aid=14241]

[تصویر:  attachment.php?aid=14242]

برای مدار داخلیش سرچ بزن scroll  wheel inside
برای راه اندازی بزن
How does a computer mouse work
How to Make a Mousewheel Scroll Sensor
mouse scroll+arduino

اینم سر بزن


https://fos.cmb.ac.lk/esl/touch-scroll-for-computers/


فایل‌(های) پیوست شده بندانگشتی (ها)


۰۸-مرداد-۱۳۹۸, ۱۲:۱۹:۴۸
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, 1نفر, MahdiJalali, hadikh73
MahdiJalali آفلاین
تازه وارد

ارسال‌ها: 7
موضوع‌ها: 2
تاریخ عضویت: مرداد ۱۳۹۸

تشکرها : 4
( 0 تشکر در 0 ارسال )
ارسال: #3
RE: درخواست معرفی سنسور جهت سنجش متر
ممنونم از پاسختون

من سنسور را برای دستگاه پارچه میخوام.

سرعت حرکت پارچه خیلی بالا هست و دقت و دوام سنسور برای این مورد مهم هست.


هیچ سنسور آماده ای وجود نداره برای کار من ؟

من رشتم کامپیوتر هست متاسفانه اطلاعات کافی در زمینه الکترونیک ندارم.

ممنون میشم راهنمایی کنید.
۰۸-مرداد-۱۳۹۸, ۱۲:۴۵:۰۹
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیــر ارشـد
******

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15415 تشکر در 4573 ارسال )
ارسال: #4
RE: درخواست معرفی سنسور جهت سنجش متر
(۰۸-مرداد-۱۳۹۸, ۱۲:۴۵:۰۹)MahdiJalali نوشته است: ممنونم از پاسختون

من سنسور را برای دستگاه پارچه میخوام.

سرعت حرکت پارچه خیلی بالا هست و دقت و دوام سنسور برای این مورد مهم هست.


هیچ سنسور آماده ای وجود نداره برای کار من ؟

من رشتم کامپیوتر هست متاسفانه اطلاعات کافی در زمینه الکترونیک ندارم.

ممنون میشم راهنمایی کنید.


خب شما اشاره نکردی که پارچه درحال حرکت هست و گفتید سنسوری که روی سطح بچرخه و متراژ بزنه
این بحث متفاوت هست
شما باید از لیزر استفاده کنی
ماژول های آماده و صنعتیش هم تو بازار موجود هست که مختص تشخیص و اندازه گیری تجهیزات در حال حرکت بر روی سطوح و رول های حرکتی در خطوط تولید هست (قیمت شون بالاست ولی کاملا صنعتی هستن)
دستی هم میشه ساخت(روش ارزانتر ولی سنتی)
نور یک سنسور فرستنده لیزری یا مادون قرمز بر روی فضای خالی (نقطه شروع حرکت پارچه) منتشر میشه
مرحله بعد دیتای سنسور مرتب توسط میکروکنترلر بررسی و به محض ورود و حرکت پارچه، تغییرات توسط سنسور تشخیص و شمارنده میکروکنترلر شروع به شمارش میکنه
و در نقطه انتهایی و تغییر مجدد خروجی سنسور، شمارش متوقف میشه
با محاسبه زمان شروع و پایان حرکت پارچه و تبدیل به مسافت میشه طول پارچه یا هر جسم در حال حرکت رو بدست آورد

۰۹-مرداد-۱۳۹۸, ۰۱:۲۱:۴۳
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, MahdiJalali, hadikh73, vigraz
MahdiJalali آفلاین
تازه وارد

ارسال‌ها: 7
موضوع‌ها: 2
تاریخ عضویت: مرداد ۱۳۹۸

تشکرها : 4
( 0 تشکر در 0 ارسال )
ارسال: #5
RE: درخواست معرفی سنسور جهت سنجش متر
سلام دوست عزیز.
ممنون بابت پاسخ شما.

عذر میخوام بابات نحوه پرسش سوال.

با توجه به بالا بودن هزینه لیرز من تحقیق کردم میشه با انکودر هم اینکارو کرد.

به این صورت که یه غلتک که من اندازه دور آنرا میدونم مثلا 20 سانتی متر رو به یک انکودر وصلی میکنم.

با هر 5 دوری که انکودر میزند یک متر پیمایش میشه.

آیا این روش مناسب هست ؟

آیا نیاز هست از PLC استفاده کنم یا آردوینو میتونه تعداد چرخش بالا رو شناسایی کنه ؟
۱۰-مرداد-۱۳۹۸, ۱۷:۰۷:۳۹
ارسال‌ها
پاسخ
hadikh73 آفلاین
مدیــر کـل سایـت
*******

ارسال‌ها: 1,206
موضوع‌ها: 43
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 13496
( 14633 تشکر در 4674 ارسال )
ارسال: #6
RE: درخواست معرفی سنسور جهت سنجش متر
سلام
انکودر عالیه،
روشی هم که گفتید صحیح هستش،
و اینکه آردوینو به راحتی میتونه اندازه گیری کنه
شما باید وقفه رو فعال کنید و شمارش کنید، قبلا این کار رو انجام دادم ولی چند سال میگذره و جزئیات پروژه یادم نیست

۱۱-مرداد-۱۳۹۸, ۱۹:۲۵:۱۸
ارسال‌ها
پاسخ
تشکر شده توسط : 1نفر, babyy, MahdiJalali, vigraz
MahdiJalali آفلاین
تازه وارد

ارسال‌ها: 7
موضوع‌ها: 2
تاریخ عضویت: مرداد ۱۳۹۸

تشکرها : 4
( 0 تشکر در 0 ارسال )
ارسال: #7
RE: درخواست معرفی سنسور جهت سنجش متر
بسیار عالی و ممنونم از پاسخ دوستان. گل

در صورت اینکه مشکلی پیش اومد نو ساخت مجدد به حضور دوستان میرسم


028  :():
۱۲-مرداد-۱۳۹۸, ۱۲:۲۲:۰۴
ارسال‌ها
پاسخ
MahdiJalali آفلاین
تازه وارد

ارسال‌ها: 7
موضوع‌ها: 2
تاریخ عضویت: مرداد ۱۳۹۸

تشکرها : 4
( 0 تشکر در 0 ارسال )
ارسال: #8
RE: درخواست معرفی سنسور جهت سنجش متر
سلام مجدد دوستان گرامی 028

من توی شهرمون نتونستم انکودر بخرم هیچکدوم نداشتن.

ممنون میشم بهم معرفی کنید چه مدلی بخرم.
اگر مشکلی نداره من لینک این ساتیو میزارم
https://shop.aftabrayaneh.com/Sensors/Rotary_Encoder
http://roboeq.ir/search/search_key/%D8%A...ale/false/

لطفا راهنمایی کنید با توجه به اینکه میخوام انکودر وصل آردوینو بشه و دقت متراز هم برام مهم هست کدوم یکی رو بخرم ؟
۱۴-مرداد-۱۳۹۸, ۰۹:۲۸:۴۲
