ساخت هویه دمنده

[morrning]

سامو علیکم
چند روز پیش داشتم تو کرمانشاه یه چرخی میزدم که یه هویه بادی بخرم که رفتم پاساژ ولعصر . رفتم قیمتا رو که دیدم جا خوردم . یه هویه چینی داشت میگفت 180 هزار تومن. (جالب اینجا بود یکی از مشترای داخل مغازه میگفت من همینو سال پیش 65 هزار تومن گرفتم).

آقا چون تورم دست و پای مارو بسته به این نتیجه رسیدم که خودم یکی بسازم.
رفتم یه دسته هویه گرفتم 30 هزار تومن که خودش فن هم داشت.

تا یه جاهایی پیش رفتم که قصد دارم تکمیلش کنم.

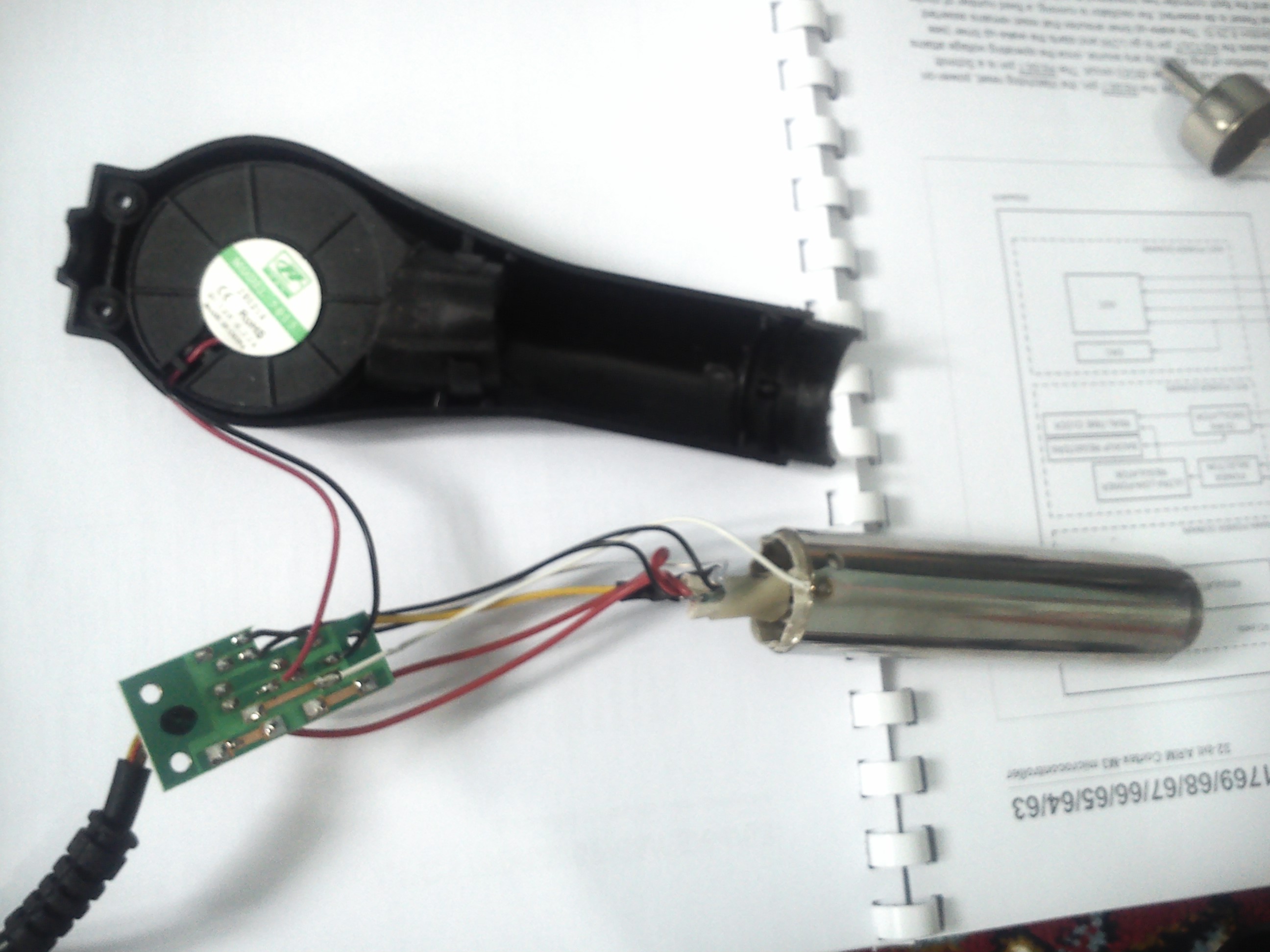

سر هویه رو باز کردم که با تصویر زیر مواجه شدم.



اول از همه دو تا سیم که به سمت هیتر رفته که با VIB+ و VIB - مشخص شده رو از رو مدار قطع کنید. این دو سیم به یه کلیک مغناطیسی متصل میشه که تقریبا استفاده ای نداره .

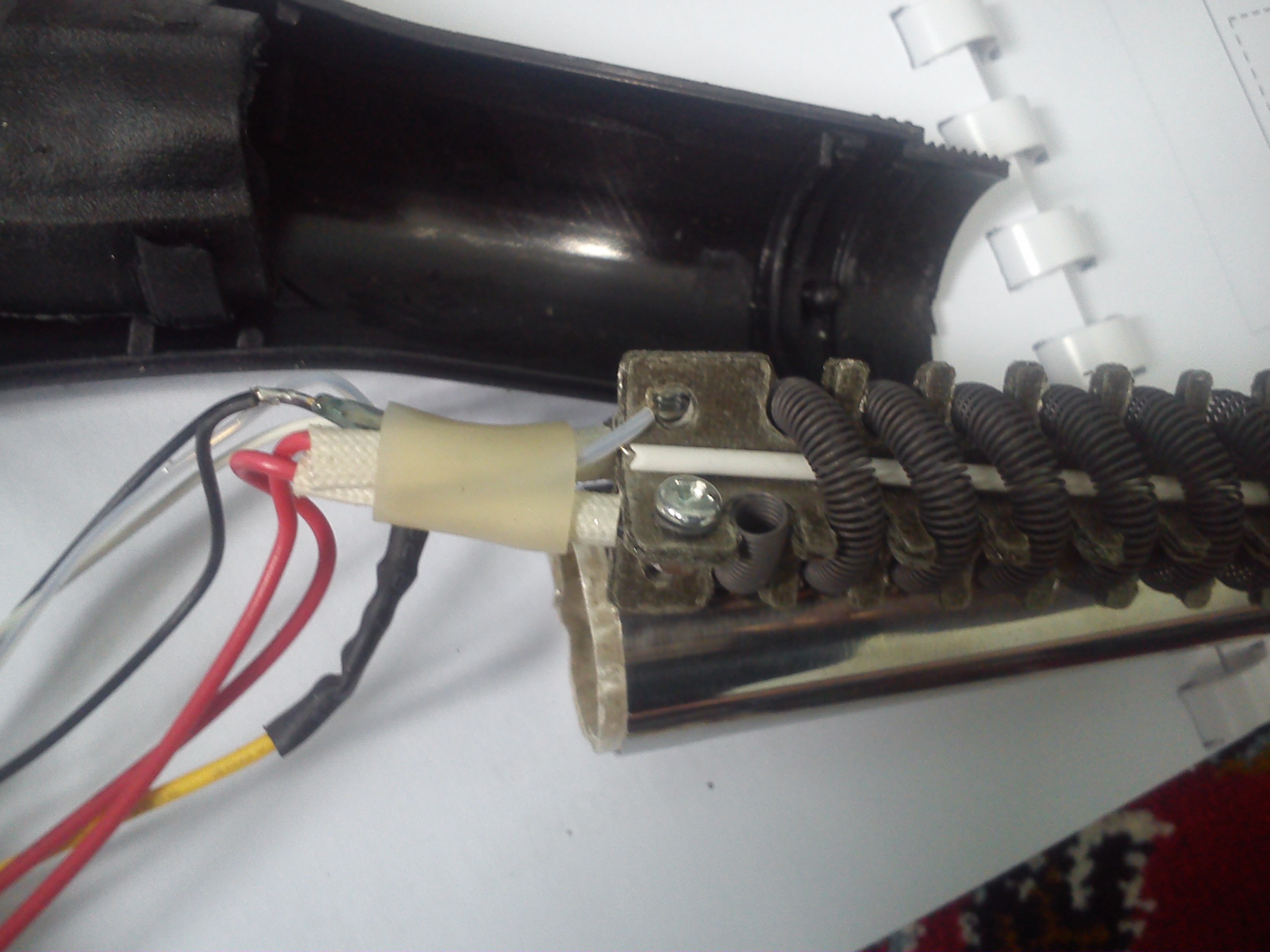

این کلید زیر همون نوار سفید رنگ متصل به داخل هیتر هست اگه اون نوار رو کنار بزنید نمایان میشه . تصویر زیر همون کلید هست که من زدم شکستمش

جدول سیم هاش به شکل زیر بود.

- دو سیم سفید برای اتصال به هیتر هست که با ولتاژ 220 AC متصل میشه
-سیم قرمز و سیاه اتصال سنسور دما هست.
- سیم قهوه ای زمین هست که به بدنه هویه وصل شده
- سیم زرد پایه منفی فن هست
-سیم سبز پایه مثبت فن هست
توجه فن با ولتاژ +12 کار میکنه.

توجه: vib که کلید مغناطیسی هست ذکر نشده.
در نهایت پس از طی مراحلی به تصویر زیر رسیدم.در روز های آینده جزئیات ساخت رو قرار میدم که چطور سرعت فن و دمای هیتر رو کنترل کنیم.


[morrning]

امروز کمی پروژه رو جلو بردم.
اولش خواستم برا این قسمت PCB بزنم ولی تنبلی اومد سراغم و با همون روش قدیمی جلو رفتم.
برای کنترل هیتر داخل سر هویه باید یه مدار رله داشته باشیم که بتونیم با اطلاعات دریافتی از سنسور دما هیتر رو خاموش و روشن کنیم. برا همین من از مدار زیر استفاده کردم.

حقیقتا حوصله کشیدنش تو کامپیوتر رو نداشتم .
من مدار رو روی برد هزار سوراخ(البته بچه ش ) بستم..نتیجه چیزی شبیه به تصویر زیر شد.

پس تا حالا مدار ما به شکل زیر هست.

Heater controller همین مداری هست که الان طراحی کردم

خوب با مدار بالا میشه با ارسال 1 به پایه C مدار هیتر رو روشن کرد و با 0 خاموشش کرد.

تنها چیزایی که باقی میمونن یکی مدار میکروکنترلی که من از avr atmega8 استفاده خواهم کرد و یکی هم یه مدار آنالوگ برای کنترل سرعت فن که اونم فردا یا پس فردا انجام میدم و نتیجش رو براتون میزارم.

کل هزینه ای که تا حالا صرف شده 34 هزار و 500

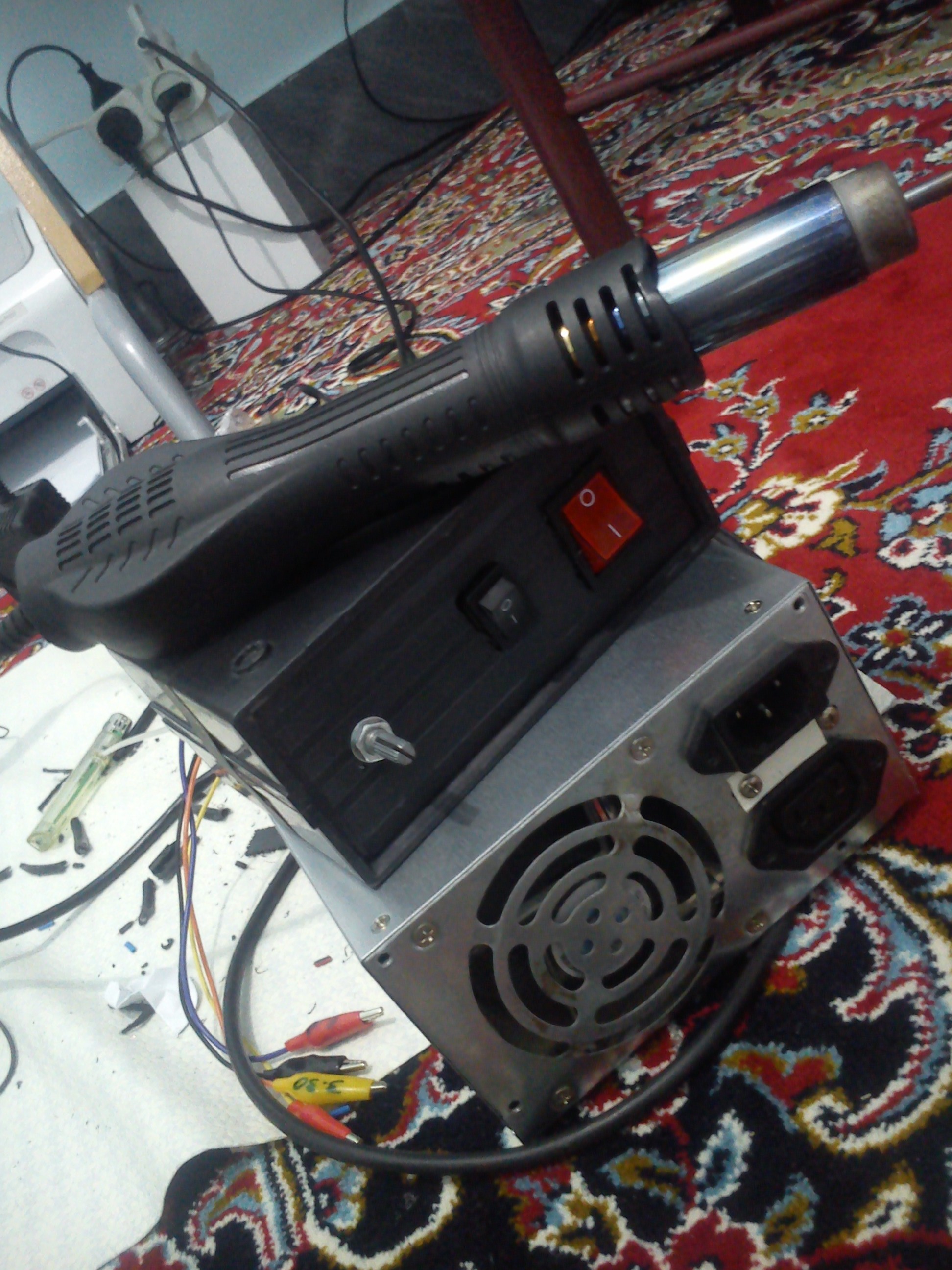

و در آخر مدار رو داخل جعبه گذاشتم.

فعلا از اون ولوم و ... نپرسید که بعدا اونم توضیح میدم

---

لطفا اگه قصد دارید یکی مثل این رو بسازیذ

حتما حتما حتما از دستکش استفاده کنید

چون در مدار از برق 220 AC استفاده شده که میتونه خیلی خیلی خطرناک باشه

[morrning]

بخش میکروکنترلی هم برای کنترل دمای هیتر هم طراحی کردم و بردش رو زدم که میتونید فایل آلتیوم همراه با pcb رو هم از پیوست دانلود کنید.

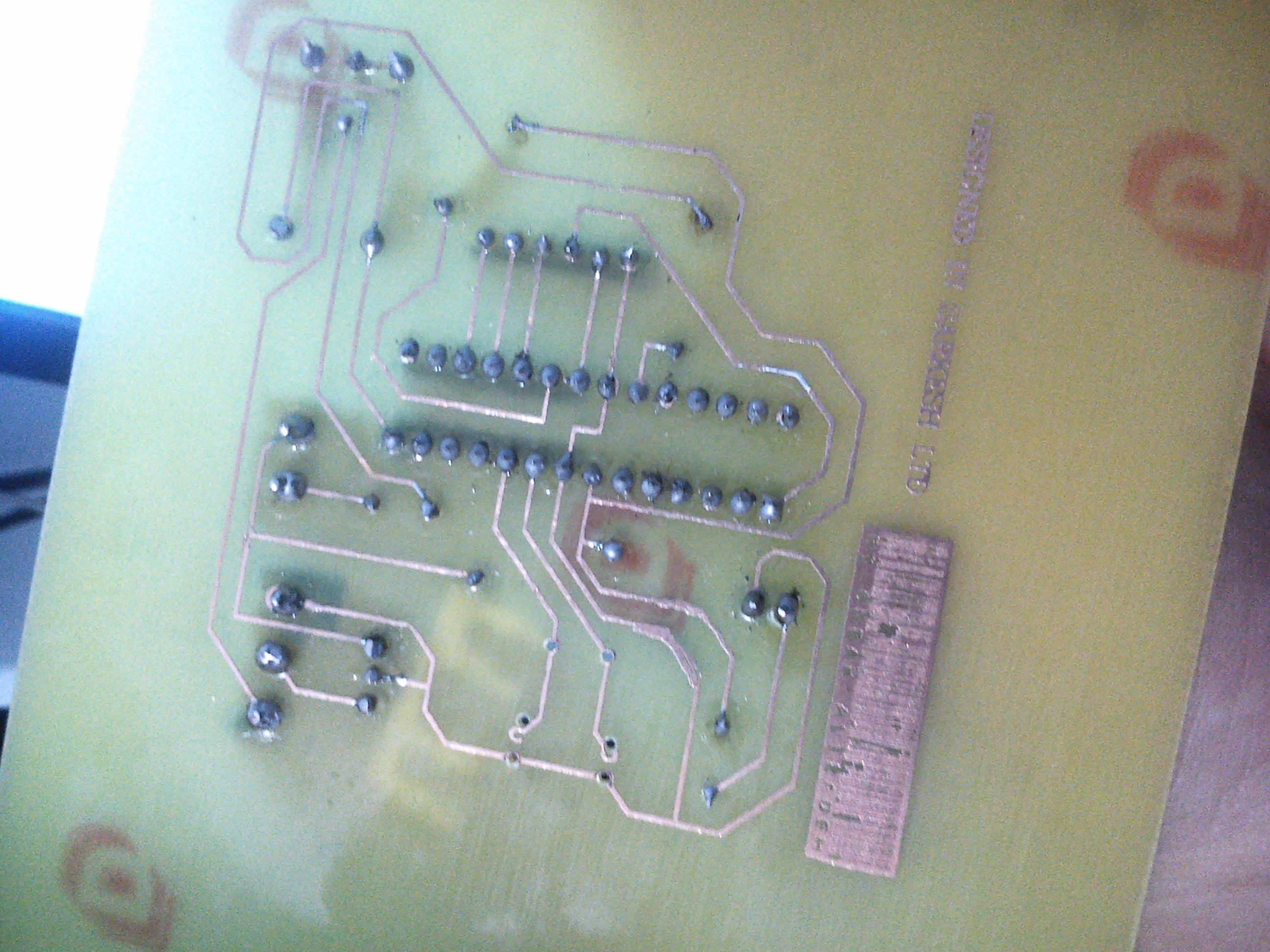

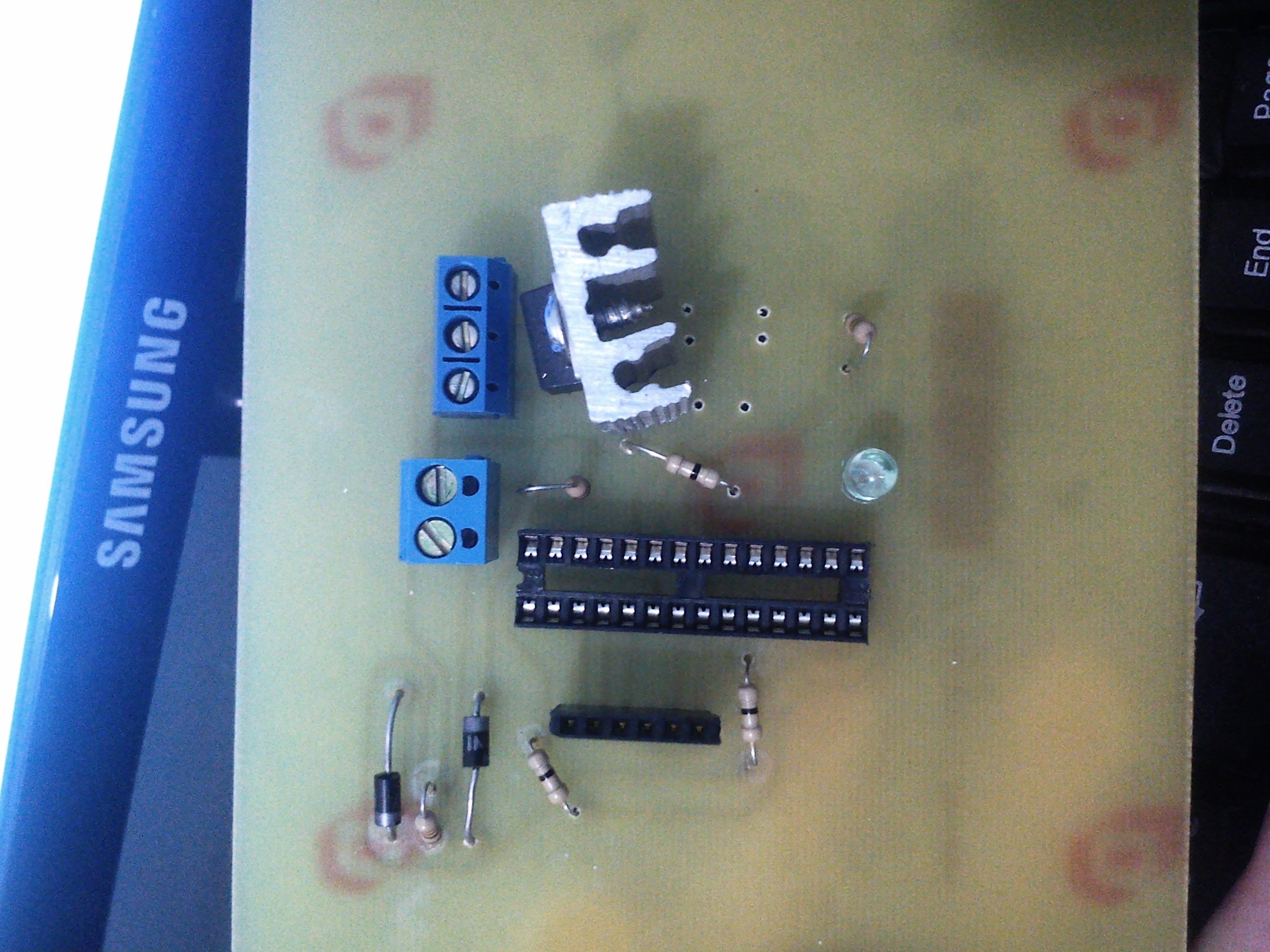

برد ساخته شده رو در زیر میبینید.



میگن تنبلی آدمو به فکر همه چیز میندازه منم از این قاعده جدا نیستم.
وقتی این برد رو خواستم بسازم چون حوصله لامینت یا اتو و ... رو نداشتم یه روش جدید به ذهنم رسید که براتون میگم که جالب بود و نتیجه گرفتم.
ابتدا یه برد دو لایه بیارید و روی اجاق گاز بزارید و شعله رو تا آخر بزنید پایین. بعد از اینکه برد داغ شد کاغذ گلاسه که طرح رو روش کشیدید رو روش بزارید و با یه جسم صاف مثل پشت چاقو کاغذ رو روی برد فشار بدید و صاف صافش کنید. البته حواستون باشه زیاد برد رو روی اجاق نگیرید که بر میسوزه.
در این روش حتما برد باید دو لایه باشه چون اگه تک لایه باشه به سرعت برد در مجاورت آتیش اجاق سریع میسوزه.
سعی کنید این عملیات رو خیلی سریع انجام بدید که اگه برد زیاد روی اجاق باشه میسوزه.
بعد از اون برد رو داخل آب بندازید و بزارید کاعذ خیس بشه و بعد از پاک کردن کاغذ برید واسه اسید کاری.

مشکل دیگه ای هم که برام پیش اومد اینکه بعد از مدتها پروگرامرمو از انبار در آوردم ولی متاسفانه سوخته بود(دلیلش رو نمیدونم)
منم مجبور شدم یه دونش رو بسازم که تصویرش رو در زیر میبینید.


[a.mehran]

کارت درسته داداش (فک کنم اسمتون بابک بود )
منم به فکرم رسید همچین کاری بکنم ولی بردو که گذاشتم رو اجاق گاز مسش دون دون شد !!! ولی تک لایه بود

[morrning]

کارت درسته داداش (فک کنم اسمتون بابک بود )
منم به فکرم رسید همچین کاری بکنم ولی بردو که گذاشتم رو اجاق گاز مسش دون دون شد !!! ولی تک لایه بود

ممنون آره اسمم بابک ه.
برد دو لایه رو من رو اجاق گذاشتم حدود 2 دقیقه با کمترین شعله نسوخت.
جالب اینجاس اگه خوب کاغذ رو روی برد صاف کنید عین روش لامینت دقیق در میاد.

[mohsen.ghzn]

سلام
خسته نباشید
ممنون از اموزشتون
فقط ببخشید فایل برنامه میکرو کنترلر رو هم بزارید
و یه توضیحی درباره خروجی مدار
و ولوم بدید
خیلی ممنون
