پر کردن فضای pcb با مسیرها

[espadana]

    سلام به همه

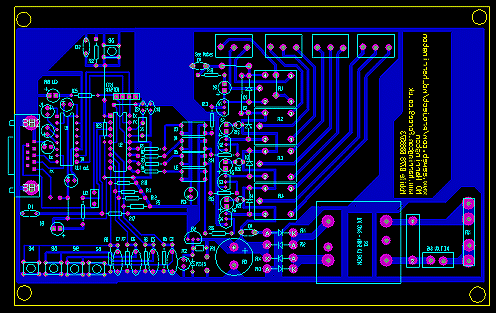

یه سوال ابتدایی........اگر بخواهیم در محیط پروتئوس ضخامت مسیرها رو به شکلی انتخاب کنیم که فضای pcb رو تا حد زیادی پوشش بده تا در موقع لحیم مس از برد جدا نشه باید چیکار کنیم.در واقع میخام یه برد مثل برد زیر رو طراحی کنم.ممنون از راهنماییتون.

[omid_phoenix]

سلام
اون قسمت های ضخیم که اشاره کردید، پلیگان هستن(مسیر کشی نیست)
کاربردهایی هم که داره اینه که برای قشنگی طرح، برای صرفه جویی در مصرف اسیدکاری و یا برای راحتی در رسم مسیرها میشه ازش کمک گرفت
در پروتئوی برای رسمش، مسیر زیر رو دنبال کنید؛
از سربرگ tools گزینه Power Plane Generator رو کلیک کنید
در صفحه باز شده تنظیمات لایه و..و رو وارد ok کنید

موفق باشید.
